专利号: 2016101942061
申请人: 台州市智诚工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

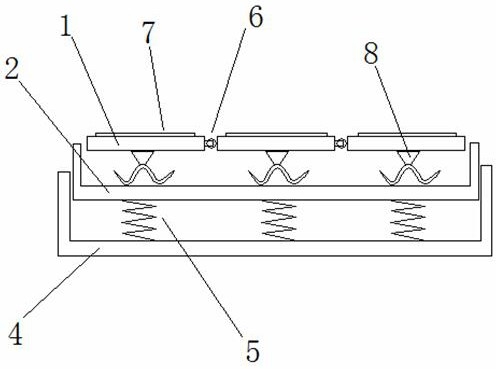

1.一种机床减震缓冲底座,其特征在于:包括自上而下设置的分段层、减震层和抗压层;所述分段层与机床底部接触,分段层由多个片板(1)相互拼接而成;所述减震层包括上部框架池(2),所述分段层位于上部框架池(2)内,所述分段层与上部框架池(2)的内底面之间设置有凸起片材,每个片板(1)下对应一个凸起片材,所述凸起片材由拱形的承压部分(32)和两侧的翘边部分(31)组成,承压部分(32)与片板(1)接触,翘边部分(31)与上部框架池(2)的内底面接触,承压部分(32)受压后带动翘边部分(31)翘起,所述上部框架池(2)内盛有油液;所述抗压层包括下部框架池(4),所述上部框架池(2)位于下部框架池(4)内,上部框架池(2)和下部框架池(4)之间设置有弹簧(5);所述片板(1)的边缘设置有扣环(6),相邻的两个片板(1)通过扣环(6)相连,所述片板(1)与机床底部接触的一面上设置有防滑条(7)。

2.根据权利要求1所述的一种机床减震缓冲底座,其特征在于:所述凸起片材的承压部分(32)上具有聚力垫(8),所述聚力垫(8)为倒置的锥形结构,锥形底面与片板(1)接触。

3.根据权利要求2所述的一种机床减震缓冲底座,其特征在于:所述凸起片材的翘边部分(31)为扇形结构,所述翘边部分(31)与承压部分(32)的连接处具有滑座(9),承压部分(32)受压后以滑座(9)为支点带动翘边部分(31)翘起。

4.根据权利要求1所述的一种机床减震缓冲底座,其特征在于:所述分段层一周设置有防止上部框架池(2)内油液溢出的密封圈。
