1.可见光型复合光催化剂，其特征在于：该可见光催化剂由SrCO3和g-C3N4复合而成，呈淡黄色粉末状。

2.根据权利要求1所述可见光型复合光催化剂，其特征在于：所述光催化剂中SrCO3和g-C3N4的质量比为1:0.2-1:4。

3.制备权利要求1或2所述可见光型复合光催化剂的方法，其特征在于，包括以下步骤：a、取适量的碳酸锶、三聚氰胺和水并混合均匀；b、将步骤a的混合液于50℃-90℃环境烘干

3-8h；c、350℃-700℃煅烧步骤b所得样品1.5h-7h；d、降温研磨步骤c煅烧所得样品。

4.根据权利要求3所述制备可见光型复合光催化剂的方法，其特征在于：步骤a中碳酸锶和三聚氰胺的质量比例范围为6:1-1:6。

5.根据权利要求3所述制备可见光型复合光催化剂的方法，其特征在于：步骤b将样品置于80℃的烘箱内烘干2h。

6.根据权利要求3所述制备可见光型复合光催化剂的方法，其特征在于：步骤c煅烧时升温速度为10℃/min，煅烧后降温方式为随炉冷却。

7.根据权利要求6所述制备可见光型复合光催化剂的方法，其特征在于：步骤c煅烧温度为520-550℃，煅烧时间为3-5h。

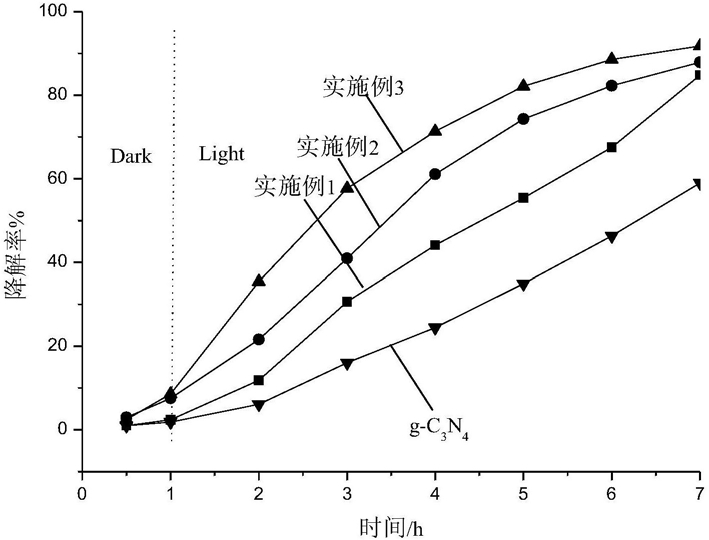

8.基于权利要求1或2所述光催化剂的光催化体系，其特征在于：其中光催化剂浓度为

0.3-0.55g/L，体系温度为15-25℃，指示剂为浓度为20mg/L的亚甲基蓝。

9.基于权利要求8所述光催化剂的光催化体系，其特征在于：光源为LED光源。
