专利号: 2016101967995
申请人: 金华职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

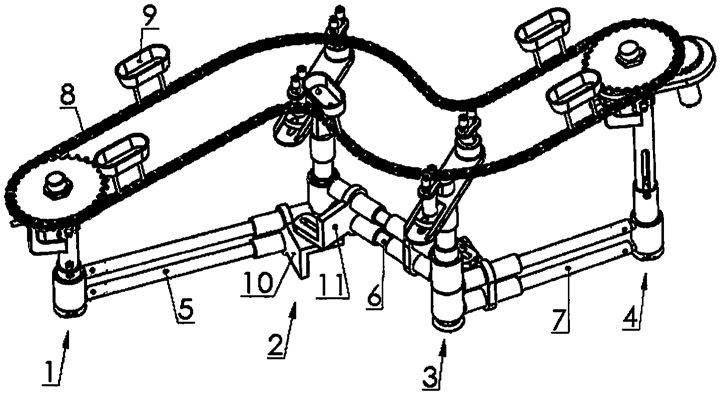

1.一种包裹传递柔性流水线,其特征是:主要由从动单元,中间单元I,中间单元II,主动单元,连接管I,连接管II,连接管III,链条,装物筐,调节块I和调节块II构成;所述调节块I有通孔I,通孔II,条形孔II;所述调节块II有通孔III,通孔IV,条形孔III。

2.如权利要求1所述的包裹传递柔性流水线,所述从动单元主要由短底座,调节螺母,摆动块,调节丝杆,从链轮,大螺母,从上杆,连接套,从下杆,螺母I,螺丝I,销I和销II构成,其特征是:所述摆动块有光孔和摆动柱;所述连接套有接头I,接头II和连接套内孔;所述从下杆有摆动柱安装孔,销II安装孔和条形孔I;将所述连接套的所述连接套内孔套入所述短底座,将所述从下杆插入所述短底座的内孔,用所述螺丝I和所述螺母I将所述短底座与所述从下杆连接,由于连接时所述螺丝I插入的孔是所述从下杆的所述条形孔I,故能调节所述从下杆的高低;所述从上杆和所述从下杆通过将所述销II装入所述销II安装孔而实现能转动的连接;所述调节丝杆的大头圆孔和所述从上杆通过所述销I连接,将所述摆动块的所述摆动柱装入所述摆动柱安装孔,所述调节丝杆的丝杆部分依次旋入一个所述调节螺母、插入所述摆动块的所述光孔、旋入另一个所述调节螺母;将所述从链轮的内孔套入所述从上杆,然后旋入两个相互拧紧的所述大螺母。

3.如权利要求1所述的包裹传递柔性流水线,所述主动单元主要由主链轮,主上杆,主齿轮,减速电机,主下杆,长底座,所述调节螺母,所述摆动块,所述调节丝杆,所述连接套,所述螺母I,所述螺丝I,所述销I和所述销II构成,其特征是:将所述连接套的所述连接套内孔套入所述长底座,将所述主下杆插入所述长底座的内孔,用所述螺丝I和所述螺母I将所述长底座和所述主下杆连接,由于连接时所述螺丝I插入的孔是所述主下杆的条形孔,故能调节所述主下杆的高低;所述主上杆和所述主下杆通过所述销II实现能转动的连接;所述调节丝杆的大头圆孔和所述主上杆通过所述销I连接,所述摆动块通过所述摆动柱与所述主下杆连接并能转动,所述调节丝杆的丝杆部分依次旋入一个所述调节螺母、插入所述摆动块的所述光孔、旋入另一个所述调节螺母;所述主链轮有从齿轮,将所述主链轮的内孔套入所述主上杆,然后旋入两个相互拧紧的所述大螺母;所述主上杆有电机安装孔,将所述减速电机的转子轴插入所述电机安装孔,用三枚螺钉将所述减速电机和所述主上杆固联,将所述主齿轮装入所述减速电机的转子轴并与所述从齿轮啮合。

4.如权利要求1所述的包裹传递柔性流水线,所述中间单元I和所述中间单元II构造相同,主要由下杆,横梁,所述大螺母,高度支架,滚动套I,滚动套II,卡簧I,水平支架,所述长底座,所述连接套,所述螺母I,所述螺丝I,螺母II,螺丝II,螺母III和螺丝III构成,其特征是:所述横梁有支架轴I,切口孔,T型槽,所述支架轴I有条形孔;所述高度支架有支架孔I,横滚动支轴I,立滚动支轴I;所述支架轴I和所述支架孔I配合并用所述螺丝II和所述螺母II连接,由于连接时所述螺丝II插入的孔是所述支架轴I上的条形孔,故能调节所述高度支架的高低位置;所述滚动套I安装在所述横滚动支轴I上,两个所述滚动套II分别安装于两根所述立滚动支轴I上并分别用一个所述卡簧I固定;所述水平支架有T型块,水平支架安装孔,横滚动支轴II,立滚动支轴II;所述T型块和所述T型槽配合,能够调节所述水平支架的水平距离并用两枚所述螺丝III和两枚所述螺母III固定;所述滚动套I安装在所述横滚动支轴II上,两个所述滚动套II分别安装于两根所述立滚动支轴II上并分别用一个所述卡簧I固定;所述下杆有切口轴,将所述切口轴装入所述切口孔并用两个所述大螺母固联。

5.如权利要求1所述的包裹传递柔性流水线,将所述从动单元和所述中间单元I连接时,首先将两根所述连接管I分别插入所述调节块I的所述通孔I和所述通孔II,然后将该两根所述连接管I的一头分别插入所述从动单元的所述连接套的所述接头I和所述接头II并用螺丝固联,接着将该两根所述连接管I的另一头分别插入所述中间单元I的位于下方的所述连接套的所述接头I和所述接头II并用螺丝固联。

6.如权利要求1所述的包裹传递柔性流水线,将所述中间单元I和所述中间单元II连接时,将两根所述连接管II分别插入两个所述调节块II的所述通孔III、所述通孔IV,并且使这两个所述调节块II的方向相反,然后将该两根所述连接管II的一头分别插入所述中间单元I的位于上方的所述连接套的所述接头I和所述接头II并用螺丝固联,接着将该两根所述连接管II的另一头分别插入所述中间单元II的位于上方的所述连接套的所述接头I和所述接头II并用螺丝固联。

7.如权利要求1所述的包裹传递柔性流水线,将所述中间单元II和所述主动单元连接时,将两根所述连接管III分别插入所述调节块I的所述通孔I和所述通孔II,然后将该两根所述连接管III的一头分别插入所述中间单元II的位于下方的所述连接套的所述接头I和所述接头II并用螺丝固联,接着将该两根所述连接管III的另一头分别插入所述主动单元的所述连接套的所述接头I和所述接头II并用螺丝固联。

8.如权利要求1所述的包裹传递柔性流水线,将一枚螺丝穿入所述条形孔II和所述条形孔III,然后用一枚螺母旋紧,能实现对所述调节块I和所述调节块II之间的固联;通过改变第一对所述调节块I和所述调节块II之间的连接位置能改变所述连接管I和所述连接管II之间的角度,通过改变第二对所述调节块I和所述调节块II之间的连接位置能改变所述连接管II和所述连接管III之间的角度,亦即改变所述从动单元、所述中间单元I、所述中间单元II和所述主动单元之间的平面布置。

9.如权利要求1所述的包裹传递柔性流水线,所述链条的向上空间连接着若干所述装物筐,每个所述装物筐通过两根丝杆与所述链条的其中两节链节连接,由于与两根丝杆连接的所述装物筐的位置是一个圆孔和一个条形孔,因此当所述装物筐和其所连接的两节链节在经过所述从链轮、所述主链轮、所述高度支架或所述水平支架时均能顺利通过。
