专利号: 2016101985226
申请人: 杨金燕
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-08-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

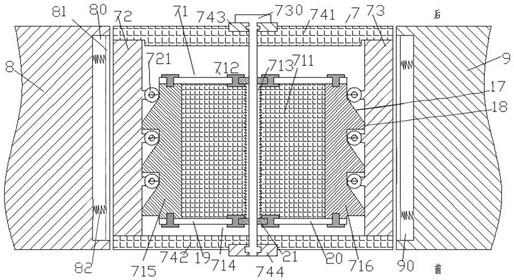

1.一种拖挂车辆用的活动缝隙安全覆盖装置(7),用于对能活动地连接在一起的第一部件(8)与第二部件(9)之间的活动缝隙进行覆盖,所述覆盖装置(7)包括弹性材料主体(74)以及在所述弹性材料主体(74)中的空腔中能够水平地在前后方向上移动的承载块驱动弹性组件(71),所述承载块驱动弹性组件(71)包括弹性顶压传力部件(711)、对称地固设在所述弹性顶压传力部件(711)两侧的两个楔形齿部件(715、716)以及通过外围的固定齿而固定设置在所述弹性顶压传力部件(711)中心轴线处的内螺纹套筒(713),所述承载块驱动弹性组件(71)的前后两侧分别对称设置有铰接连动板部件(712、714),每个所述铰接连动板部件(712、714)均包括固定连接在所述内螺纹套筒(713)的相应端部处的中间固定板(21)以及铰接于所述中间固定板(21)两侧的齿部件推拉板(19、20),所述齿部件推拉板(19、20)的外侧端与所述两个楔形齿部件(715、716)中的相应者的邻近端部铰接,所述两个楔形齿部件(715、716)中的每个均包括由斜面部(17)和与所述中心轴线平行的平面部(18)限定的多个楔形齿,两个承载连接滑条(72、73)通过收缩弹性件而被朝向彼此拉紧且其每个均在内侧面处设置有多个推顶滚轮(721),所述多个推顶滚轮(721)中的每个与所述多个楔形齿中的相应者一一对应;所述内螺纹套筒(713)与调整螺杆(730)螺纹配合,所述调整螺杆(730)周向可转动且轴向固定地承载于分别固定设置于所述弹性材料主体(74)的前后侧壁(742、741)上的固定板(744、743)上,由此,调整所述调整螺杆(730)转动能够驱动所述承载块驱动弹性组件(71)前后移动,从而能够将所述两个承载连接滑条(72、73)左右伸缩运动,以便所述两个承载连接滑条(72、73)中的每个能够伸入到所述第一部件(8)的第一承载凹槽(80)和所述第二部件(9)的第二承载凹槽(90)的相应者中,从而将所述覆盖装置(7)可活动地承载于所述第一部件(8)与第二部件(9)之间并覆盖所述活动缝隙;所述第一承载凹槽(80)和所述第二承载凹槽(90)中均可滑动地安装有滑动板(81),所述滑动板(81)与所述第一承载凹槽(80)和所述第二承载凹槽(90)相应者的内壁之间还安装有弹簧(82),在所述两个承载连接滑条(72、73)中的每个未伸入到第一承载凹槽(80)和第二承载凹槽(90)的相应者中时,所述滑动板(81)可使所述第一承载凹槽(80)和所述第二承载凹槽(90)处于常闭状态。

2.如权利要求1所述的一种拖挂车辆用的活动缝隙安全覆盖装置(7),其中,所述第一部件(8)与第二部件(9)为活动连接的车厢。

3.如权利要求1所述的一种拖挂车辆用的活动缝隙安全覆盖装置(7),其中,所述第一部件(8)与第二部件(9)分别为牵引车与拖挂车。
