1.一种氮磷硫膨胀型(NPS)阻燃剂的制备方法，其特征在于，所述制备方法为以2,6-二(二乙醇胺基)-4-对氨基苯磺酸钠-1,3,5-三嗪和氯代磷酸二苯酯为原料，经一步反应制得氮磷硫阻燃剂，所述NPS阻燃剂的结构如下：。

2.根据权利要求1所述的制备方法，其特征在于，所述制备方法包括:S1:将2,6-二(二乙醇胺基)-4-对氨基苯磺酸钠-1,3,5-三嗪(NS)加入四口烧瓶中，并加入四氢呋喃；

S2:将氯代磷酸二苯酯溶于一定量的四氢呋喃中，并用恒压滴液漏斗缓慢滴加到S1中的四口烧瓶中；

S3：机械搅拌S2中的四口烧瓶中的溶液，并在50℃温度下反应3-5h，反应过程中用三乙胺调节反应体系的pH值为碱性，并保持pH在9～10；

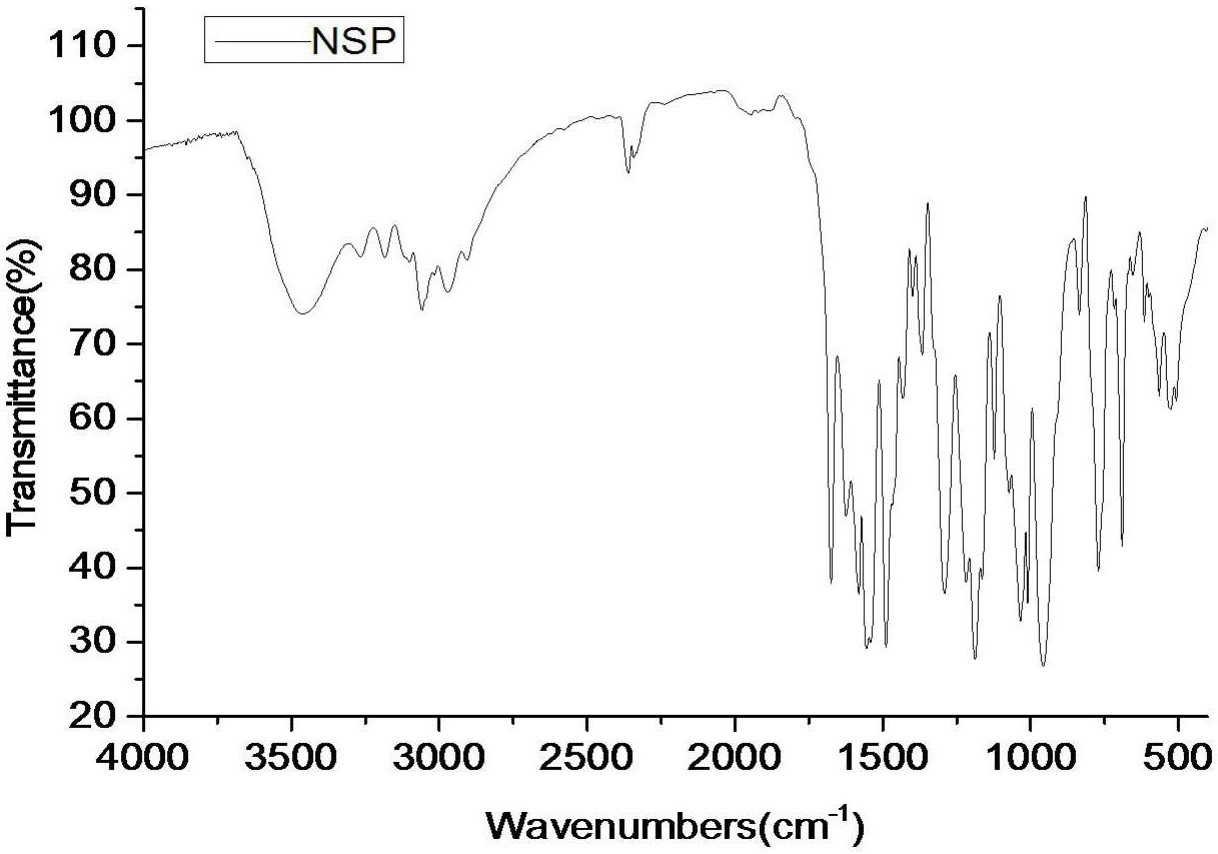

S4：将S3中四口烧瓶中反应完成的产物进行旋蒸、碱洗和烘干，获得最终产物NPS阻燃剂。

3.根据权利要求2所述的制备方法，其特征在于，所述制备方法的化学反应过程为：

4.根据权利要求2所述的制备方法，其特征在于，所述S4中碱洗所用的是质量分数5％Na2CO3溶液。

5.一种PC/NPS阻燃剂，其特征在于，所述PC/NPS阻燃剂包括PC和NPS阻燃剂，所述PC为双酚A型芳香族聚碳酸树脂，所述NPS阻燃剂基于上述权利要求1-4之一所述的制备方法制备，所述PC和NPS阻燃剂按重量份数计的比例为100～99：0～1。
