1.用于检测β-淀粉样蛋白(Aβ)寡聚体的类免疫电化学传感器的制备方法，其特征在于，通过如下方法实现：(1)、选用核酸适配体

选用与Aβ寡聚体具有强结合能力的核酸适配体，其序列为：GCCTGTGTTGGGGCGGGTGCG，并进行5'SH C6的修饰；

(2)、制备AuNPs溶液：将柠檬酸溶液加入到煮沸的HAuCl4·4H2O溶液中，搅拌反应，然后冷却到室温，得AuNPs溶液，放置在冰箱中备用；取制备好的AuNPs和硫堇溶液混合，室温下搅拌，离心，取下层，用培养液溶解；最后加入上述核酸适配体，在室温搅拌下反应，经离心、洗涤、溶解，即得到核酸适配体和硫堇共同修饰的AuNPs共轭物；

(3)、氧化石墨烯的合成及羧基功能化

采用改进的Hummers法制备氧化石墨烯： A、低温反应阶段，在0-4℃冰浴中，加入浓硫酸，再加入石墨粉及硝酸钠，搅拌反应后从冰浴中取出 ，10-20℃条件下，缓慢加入高锰酸钾并持续搅拌反应；B、中温反应阶段，将上述溶液移到37-40℃的水浴中，加入去离子水，继续搅拌，反应停止后冷却到室温；C、将混合溶液移入到约90-95℃水浴中，在搅拌的条件下继续反应，随后加入去离子水终止反应；再加入H2O2，搅拌条件下反应；最后加入HCl，经洗涤、真空干燥后即得到氧化石墨烯固体；

(4)、取上述制备好的氧化石墨烯固体溶于超纯水中配制成溶液，随后向其中加入NaOH和一氯乙酸，在超声波条件下进行反应，使氧化石墨烯表面的羟基和环氧基变成羧基，经过滤、洗涤、真空干燥、称量、再溶解，得到羧基化的氧化石墨烯溶液；

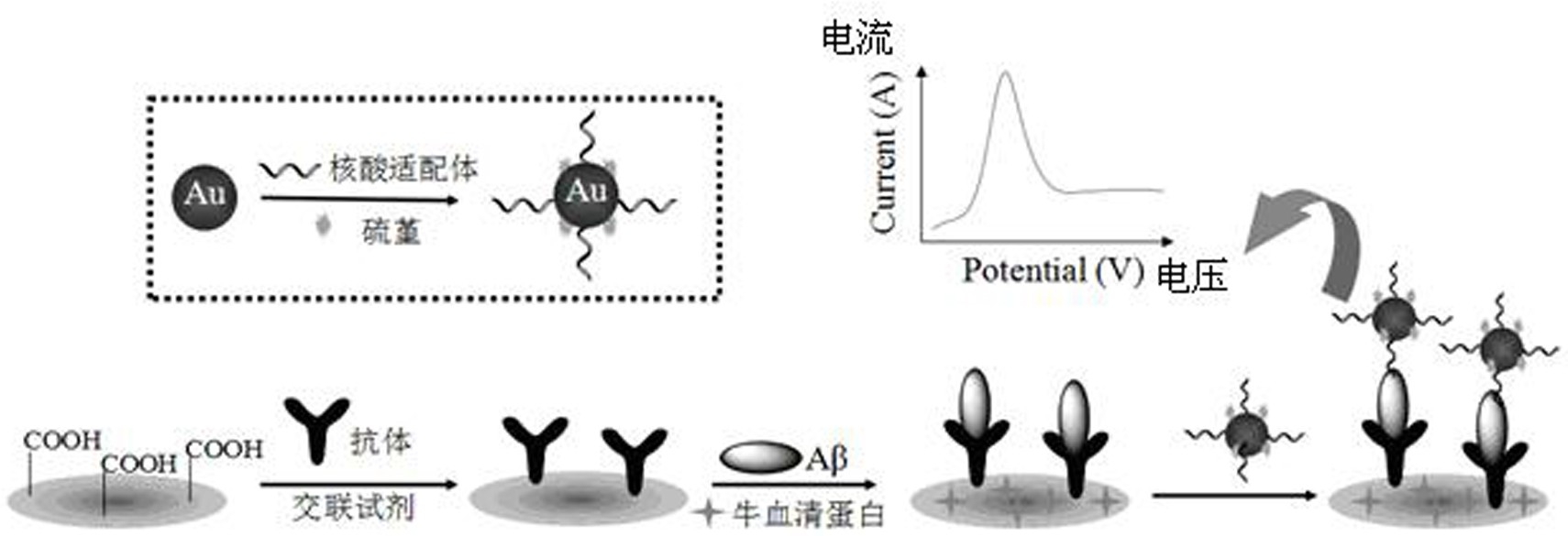

(5)、电化学传感器的构筑：A、 通过滴涂的方式将羧基化的氧化石墨烯修饰到玻碳电极上，在红外灯下烤干，作为基质材料；B、 将该电极在酰胺键活化试剂NHS/EDC中活化，并用去离子水洗涤；C、 然后将该电极浸入到抗体溶液中反应，接上抗体，接着用PBS缓冲溶液洗涤，除去表面物理吸附的物质；D、 用牛血清蛋白封闭溶液进行处理，消除非特异性结合的影响和封闭其余的活性位点；E、将电极浸入到不同浓度的Aβ寡聚体溶液中，通过抗体与抗原的特异性结合识别Aβ寡聚体；F、将该电极放入含有上述制备的AuNPs共轭物的溶液中培养，形成“三明治”型的类免疫传感器。

2.如权利要求1所述的用于检测Aβ寡聚体的类免疫电化学传感器的制备方法，其特征在于，步骤(2)中，柠檬酸与HAuCl4·4H2O的摩尔比为2：1；AuNPs和硫堇溶液的体积/摩尔比为7:0.22mL/mM；核酸适配体在溶液中的浓度为0.9μM。

3.如权利要求1所述的用于检测Aβ寡聚体的类免疫电化学传感器的制备方法，其特征在于，步骤(3)中，浓硫酸、石墨粉、硝酸钠和高锰酸钾的摩尔比为1 : 0.20 : 0.014 :

0.045。

4.如权利要求1所述的用于检测Aβ寡聚体的类免疫电化学传感器的制备方法，其特征在于，步骤(5)中，NHS/EDC摩尔比为1:15。

5.如权利要求1所述的用于检测Aβ寡聚体的类免疫电化学传感器的制备方法，其特征在于，步骤(5)中，抗体溶液浓度为10μg/mL；步骤(4)中羧基化的氧化石墨烯溶液浓度为

0.5mg/mL。

6.用于检测Aβ寡聚体的类免疫电化学传感器，其特征在于，通过权利要求1-5其中之一所述的方法制备而成。
