1.一种CuI-Fe3O4磁性纳米复合物的制备方法，其特征在于包括如下步骤：(1)将单质碘溶解在乙醇和水的混合溶剂中，制得浓度为0.075～0.30mol·L-1的碘溶液；

(2)将硫酸铜溶解在丙酮和水的混合溶剂中，制得浓度为0.050～0.20mol·L-1的硫酸铜溶液；按照每100mL硫酸铜溶液中加入8g磁性Fe3O4纳米粉的加入量，向所述硫酸铜溶液中加入磁性Fe3O4纳米粉，充分搅拌并超声分散5分钟，得到硫酸铜纳米Fe3O4的分散液；

(3)将所述碘溶液和所述硫酸铜纳米Fe3O4的分散液等体积混合，获得混合溶液；在所述混合溶液中硫酸铜和单质碘的摩尔比为2:3；

(4)将步骤(3)得到的混合溶液加入密闭容器内，在室温下连续搅拌24小时，所得产物通过离心分离、蒸馏水洗涤、真空干燥，即得到CuI-Fe3O4磁性纳米复合物。

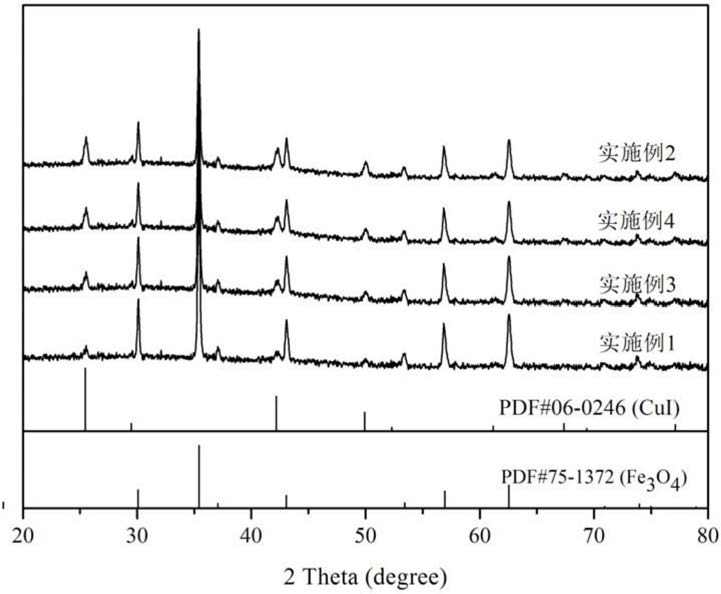

2.根据权利要求1所述的CuI-Fe3O4磁性纳米复合物的制备方法，其特征在于：步骤(1)中乙醇和水的体积比为1:1。

3.根据权利要求1所述的CuI-Fe3O4磁性纳米复合物的制备方法，其特征在于：步骤(2)中丙酮和水的体积比为1:4。

4.根据权利要求1所述的CuI-Fe3O4磁性纳米复合物的制备方法，其特征在于：步骤(4)中真空干燥是在80℃下真空干燥4小时。
