专利号: 2016102020032
申请人: 重庆永林机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

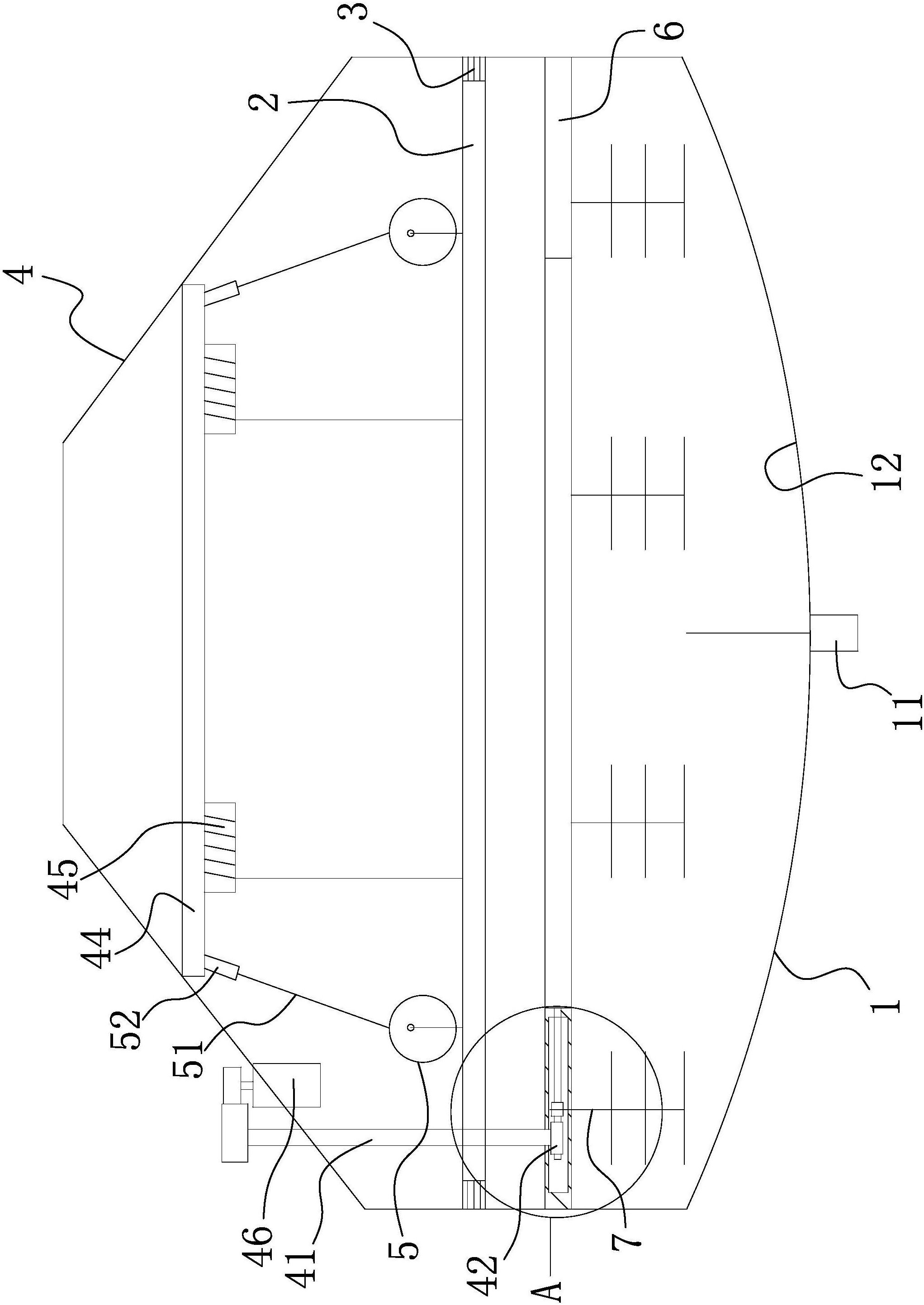

1.一种琉璃瓦浆料沉淀搅拌装置,包括池体(1),在池体(1)的底部设有排料口(11),其特征在于,所述的池体(1)内设有水平设置且能够在竖直方向升降的过滤网(2),在过滤网(2)的周向设有毛刷(3)且毛刷(3)与池体(1)池壁接触,在池体(1)敞口端具有支撑架(4),所述的支撑架(4)上设有与所述的过滤网(2)连接且能够带动所述的过滤网(2)升降的升降驱动机构,所述的过滤网(2)上设有若干能够相对过滤网(2)转动的偏心震动轮(5),所述的偏心震动轮(5)与转动驱动机构连接,在池体(1)内还设有位于过滤网(2)下方的环形梁(6),在环形梁(6)上设有若干搅拌轴(7),在环形梁(6)内部具有环形通道(61),在环形通道(61)内设有传动链(62),所述的搅拌轴(7)上端穿设在环形通道(61)中且在搅拌轴(7)上端设有与传动链(62)啮合的第一链轮(63),所述的支撑架(4)上设有一根竖直设置且下端穿设在环形通道(61)内的传动杆(41),在传动杆(41)的下端设有与传动链(62)啮合的第二链轮(42),所述的传动杆(41)与驱动电机(46)连接,在搅拌轴(7)上设有若干水平设置的搅拌杆(64),在每根搅拌杆(64)上分别设有耐磨轴套(65),所述的耐磨轴套(65)外壁设有若干弧形凸起(66),所述的搅拌杆(64)与耐磨轴套(65)之间周向固定连接。

2.根据权利要求1所述的琉璃瓦浆料沉淀搅拌装置,其特征在于,所述的转动驱动机构包括连接在偏心震动轮(5)上的摆臂(51),在摆臂(51)上连接有气缸(52)。

3.根据权利要求1所述的琉璃瓦浆料沉淀搅拌装置,其特征在于,所述的池体(1)底部具有弧形凹面(12),所述的排料口(11)连接在弧形凹面(12)的最低处。

4.根据权利要求1所述的琉璃瓦浆料沉淀搅拌装置,其特征在于,所述的过滤网(2)包括由若干角钢合围制成的矩形外框(21),在矩形外框(21)内设有若干相互平行的内支撑角钢(22),所述的矩形外框(21)上表面设有金属网(23)。

5.根据权利要求1所述的琉璃瓦浆料沉淀搅拌装置,其特征在于,所述的支撑架(4)包括若干向池体(1)中心汇聚的支撑杆(43),所述的支撑杆(43)上端连接在一起。

6.根据权利要求1所述的琉璃瓦浆料沉淀搅拌装置,其特征在于,所述的升降驱动机构包括设置在支撑架(4)上的环形支撑(44),在环形支撑(44)上设有若干与过滤网(2)周向连接的卷扬机(45)。

7.根据权利要求6所述的琉璃瓦浆料沉淀搅拌装置,其特征在于,所述的过滤网(2)周向还设有若干能够相对池体(1)池壁行走的滚轮(24)。
