专利号: 2016102047904
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

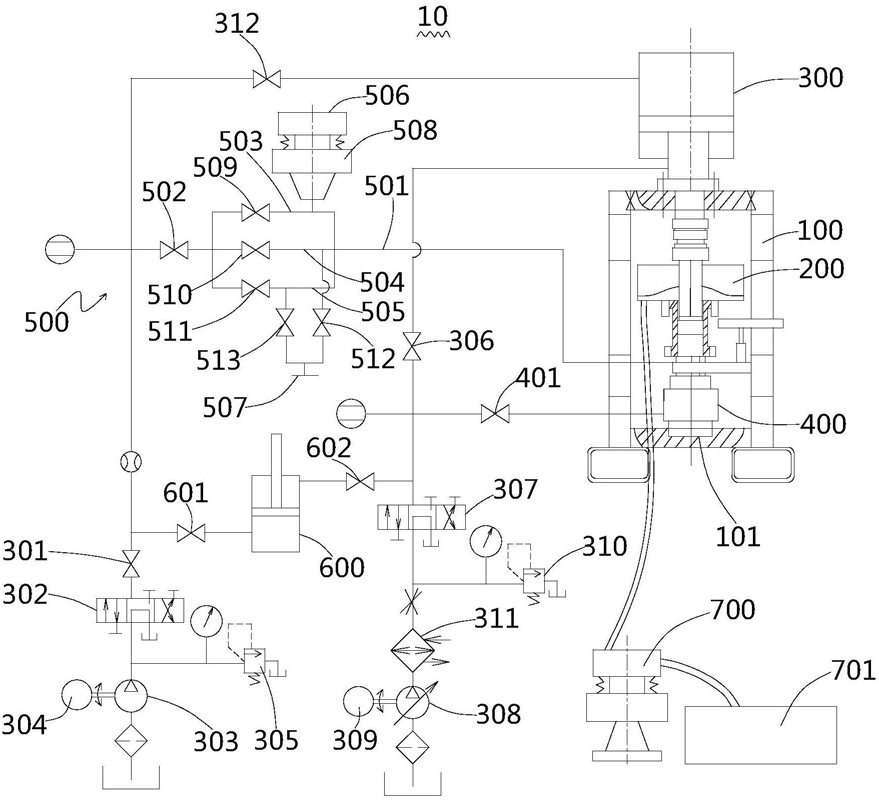

1.一种可持续加砂的泵站式破碎岩石渗透试验装置,其特征在于,包括加载架、渗透仪、第一液压控制系统、第二液压控制系统以及可持续加砂装置;所述加载架为中空结构,所述渗透仪设置于所述加载架的内部;

所述第一液压控制系统包括双作用液压缸、第一支路和第二支路,所述第一支路包括依次连接的第一截止阀、第一换向阀、第一定量柱塞泵和第一电机,所述第二支路包括依次连接的第二截止阀、第二换向阀、第二定量柱塞泵和第二电机,所述双作用液压缸安装于所述加载架的上部,所述第一截止阀与所述双作用液压缸的上腔连通,所述第二截止阀与所述双作用液压缸的下腔连通,所述双作用液压缸的活塞杆与所述渗透仪连接;

所述第二液压控制系统包括单作用液压缸和第三截止阀,所述单作用液压缸的活塞杆与所述渗透仪连接,所述第三截止阀的一端与所述单作用液压缸连通,另一端与所述第二换向阀连接;

所述可持续加砂装置包括加砂干路、第四截止阀和自动加砂装置,所述第四截止阀设置于所述加砂干路,所述加砂干路的一端与所述渗透仪连接,另一端通过所述第四截止阀与所述第一截止阀连接,所述自动加砂装置与所述加砂干路连接,所述自动加砂装置设置有加砂口。

2.根据权利要求1所述的可持续加砂的泵站式破碎岩石渗透试验装置,其特征在于,所述可持续加砂装置为可持续多途径加砂装置,所述可持续多途径加砂装置包括一条加砂干路、多条加砂支路以及多个加砂口;

多条所述加砂支路并联并汇聚于所述加砂干路,每条所述加砂支路均设置有一个加砂截止阀,每条所述加砂支路各与一个所述加砂口连通。

3.根据权利要求2所述的可持续加砂的泵站式破碎岩石渗透试验装置,其特征在于,所述加砂支路包括第一加砂支路、第二加砂支路和第三加砂支路,所述加砂口包括第一加砂口和第二加砂口;

所述第一加砂支路的两端、所述第二加砂支路的两端以及所述第三加砂支路的两端分别汇聚于所述加砂干路;所述第一加砂支路设置有相互连接的第一加砂截止阀和自动加砂装置,所述第一加砂口设置于所述自动加砂装置上;所述第二加砂支路上设置有第二加砂截止阀,所述第二加砂支路通过第四加砂截止阀与所述第二加砂口连通;所述第三加砂支路上设置有第三加砂截止阀,所述第三加砂支路通过第五加砂截止阀与所述第二加砂口连通。

4.根据权利要求3所述的可持续加砂的泵站式破碎岩石渗透试验装置,其特征在于,所述第一截止阀与所述双作用液压缸的上腔之间设置有第五截止阀,所述第四截止阀与用于连接所述第一截止阀和所述第五截止阀的管道连接。

5.根据权利要求4所述的可持续加砂的泵站式破碎岩石渗透试验装置,其特征在于,所述试验装置还包括注射器,所述注射器为液压缸,所述注射器的两端分别与第六截止阀和第七截止阀连接,所述第六截止阀与所述第一截止阀和所述第四截止阀之间的管道连接,所述第七截止阀与所述第二截止阀和所述第二换向阀之间的管道连接。

6.根据权利要求1所述的可持续加砂的泵站式破碎岩石渗透试验装置,其特征在于,所述加载架的内部的底壁设置有凹槽,所述单作用液压缸安装于所述凹槽内。

7.根据权利要求6所述的可持续加砂的泵站式破碎岩石渗透试验装置,其特征在于,所述渗透仪的缸筒采用高强度透明高分子材料制成,所述渗透仪的缸筒内设置有传感器,所述传感器与数据采集系统电连接。

8.根据权利要求6所述的可持续加砂的泵站式破碎岩石渗透试验装置,其特征在于,所述渗透仪内设置有位移传感器,所述位移传感器与无纸记录仪电连接。

9.根据权利要求1所述的可持续加砂的泵站式破碎岩石渗透试验装置,其特征在于,所述第一换向阀与所述第一定量柱塞泵之间连接有第一溢流阀,所述第二换向阀与所述第二定量柱塞泵之间连接有第二溢流阀,所述第二溢流阀与所述第二定量柱塞泵之间连接有冷却器。

10.根据权利要求1所述的可持续加砂的泵站式破碎岩石渗透试验装置,其特征在于,所述试验装置还包括第二振动筛和蓄水池,所述第二振动筛和所述蓄水池连接,所述第二振动筛与所述渗透仪连接。
