专利号: 2016102072291
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 纱线;纱线或绳索的机械整理;整经或络经
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

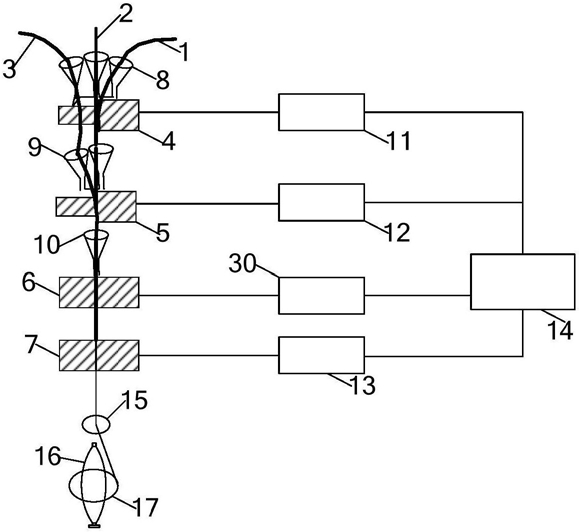

1.一种段彩纱纺纱装置,包括四列牵伸罗拉:前罗拉、中前罗拉、中后罗拉和后罗拉,在四列罗拉上加装有相应的四列皮辊:前皮辊、中前皮辊、中后皮辊和后皮辊,四个高精度伺服电机:前罗拉伺服控制电机、中前罗拉伺服控制电机、中后罗拉伺服控制电机、后罗拉伺服控制电机,和一个可编程逻辑控制器,所述前罗拉、中前罗拉、中后罗拉和后罗拉分别由前罗拉伺服控制电机、中前罗拉伺服控制电机、中后罗拉伺服控制电机和后罗拉伺服控制电机控制,所述四个高精度伺服电机分别与可编程逻辑控制器相连,其特征是:所述后皮辊包括第一右轴和第一左轴,所述第一右轴的直径大于第一左轴的直径,所述第一左轴的长度是第一右轴长度的两倍,所述中后皮辊包括第二右轴和第二左轴,所述第二右轴的直径大于第二左轴的直径,所述第二左轴的长度和第二右轴长度相等,所述前皮辊、中前皮辊为直径保持的皮辊,所述第一右轴、第二右轴的直径和前皮辊、中前皮辊的直径相等,所述第一左轴的直径和第二左轴的直径相等,在所述中前罗拉和中前皮辊上加装有第一双皮圈,在所述中后罗拉和中后皮辊的第二右轴上加装有第二双皮圈,在所述后罗拉前部加装有第一粗纱喂入喇叭口,在所述中后罗拉上部加装有第一须条集合喇叭口,在所述中前罗拉上部加装有第二须条集合喇叭口,所述第一粗纱喂入喇叭口包括第一左喇叭口、第一中喇叭口和第一右喇叭口,所述第一左喇叭口包括第一左前喇叭口和第一左后喇叭口,所述第一中喇叭口包括第一中前喇叭口和第一中后喇叭口,所述第一右喇叭口包括第一右前喇叭口和第一右后喇叭口,所述第一左前喇叭口、第一中前喇叭口和第一右前喇叭口在一个平面内等角度排列,所述第一中前喇叭口保持竖直,所述第一左前喇叭口和第一右前喇叭口分别位于第一中前喇叭口的左右两侧且与第一中前喇叭口的夹角相等,所述第一左后喇叭口、第一中后喇叭口和第一右后喇叭口平行排列且相互之间固定连接,所述第一须条集合喇叭口包括第二左喇叭口和第二中喇叭口,所述第二左喇叭口包括第二左前喇叭口和第二左后喇叭口,所述第二中喇叭口包括第二中前喇叭口和第二中后喇叭口,所述第二左前喇叭口位于第二中前喇叭口的左侧,所述第二左前喇叭口的口径小于第二中前喇叭口的口径,所述第二左后喇叭口和第二中后喇叭口平行排列且相互之间固定连接,所述第二须条集合喇叭口包括第三中喇叭口,所述第三中喇叭口包括第三中前喇叭口和第三中后喇叭口,所述第一左前喇叭口、第一中前喇叭口和第一右前喇叭口、第二左前喇叭口、第二中前喇叭口、第三中前喇叭口的口径从前到后逐渐减小,所述第一左后喇叭口、第一中后喇叭口和第一右后喇叭口、第二左后喇叭口、第二中后喇叭口、第三中后喇叭口的口径保持不变。

2.一种多粗纱喂入纺纱方法,其特征是:第一粗纱、第二粗纱和第三粗纱分别由第一粗纱喂入喇叭口的第一左前喇叭口、第一中前喇叭口和第一右前喇叭口喂入,所述第一粗纱、第二粗纱和第三粗纱为三种颜色不同粗纱,所述第一粗纱、第二粗纱和第三粗纱的材质相同或者不同;纺纱过程包括三种纺纱状态:单色彩纱段纺纱、双色彩纱段纺纱和三色彩纱段纺纱,所述单色彩纱段纺纱中,后罗拉和中后罗拉停止转动,第二粗纱和第三粗纱停止喂入,第一粗纱经第一粗纱喂入喇叭口的第一左前喇叭口喂入后,经第一左后喇叭口输出,经后罗拉和后皮辊的第一左轴之间的悬空处滑溜喂入,后经第一须条喂入喇叭口的第二左前喇叭口喂入后,经第二左后喇叭口输出,经中后罗拉和中后皮辊的第二左轴之间的悬空处滑溜喂入,后经第二须条喂入喇叭口的第三中前喇叭口喂入后,经第三中后喇叭口输出,后经中前罗拉和中前皮辊之间的紧扣按压喂入,在中前罗拉和前罗拉组成的前牵伸区的牵伸作用下得到最终单色须条,后经加捻成纱;所述双色彩纱段纺纱中,后罗拉停止转动,第三粗纱停止喂入,第一粗纱和第二粗纱分别经第一粗纱喂入喇叭口的第一左前喇叭口、第一中前喇叭口喂入后,经第一左后喇叭口、第一中后喇叭口输出,经后罗拉和后皮辊的第一左轴之间的悬空处滑溜喂入,而后,第一粗纱经第一须条喂入喇叭口的第二左前喇叭口喂入后,经第二左后喇叭口输出,经中后罗拉和中后皮辊的第二左轴之间的悬空处滑溜喂入,第二粗纱经第一须条喂入喇叭口的第二中前喇叭口喂入后,经第二中后喇叭口输出,经中后罗拉和中后皮辊的第二左轴之间的紧扣处按压喂入,而后,第二粗纱经中后罗拉和中前罗拉组成的中牵伸区的牵伸作用后得到第一须条,第一须条与第一粗纱共同经第二须条喂入喇叭口的第三中前喇叭口喂入后汇合,经第三中后喇叭口输出后,后经中前罗拉和中前皮辊之间的紧扣按压喂入,经中前罗拉和前罗拉组成的前牵伸区的牵伸作用后得到牵伸后的最终双色须条,后经加捻成纱;所述三色彩纱段纺纱中,第一粗纱、第二粗纱和第三粗纱分别由第一粗纱喂入喇叭口的第一左前喇叭口、第一中前喇叭口和第一右前喇叭口喂入,经第一左后喇叭口、第一中后喇叭口和第一右后喇叭口输出,而后第三粗纱经后罗拉和后皮辊的第一右轴之间的紧扣按压喂入,第一粗纱、第二粗纱经后罗拉和后皮辊的第一左轴之间的悬空喂入;而后,第三粗纱经后罗拉和中后罗拉组成的后牵伸区的牵伸作用后得到第二须条,第一粗纱经第一须条集合喇叭口的第二左前喇叭口喂入,经第二左后喇叭口输出,后经中后罗拉和中后皮辊的第二左轴之间的悬空喂入,第二粗纱和第二须条经第一须条集合喇叭口的第二中前喇叭口喂入汇合,经第二中后喇叭口输出,后经中后罗拉和中后皮辊的第二右轴之间的紧扣按压喂入;而后,第二粗纱和第二须条经中后罗拉和中前罗拉组成的中牵伸区的牵伸作用后得到第三须条,第一粗纱和第三须条经第二须条集合喇叭口的第三中前喇叭口喂入汇合,经第三中后喇叭口输出,后经中前罗拉和中前皮辊之间的紧扣按压喂入;而后第一粗纱和第三须条经中前罗拉和前罗拉组成的前牵伸区的牵伸作用后得到最终的三色须条,而后共同加捻成纱;加捻以后的细纱经导纱钩后,由钢丝圈沿着纲领转动,实现所纺细纱卷绕在纱管上,完成纺纱过程。
