1.一种BiOCl/β-FeOOH复合纳米材料，其特征在于：呈纺锤形的β-FeOOH纳米棒分布在呈片状的BiOCl上。

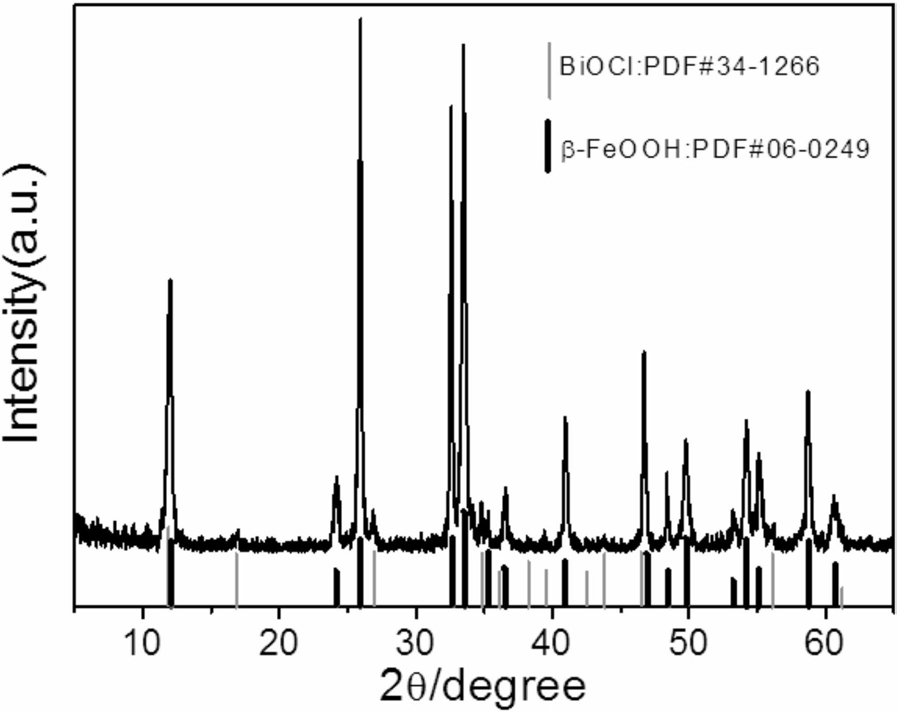

2.一种BiOCl/β-FeOOH复合纳米材料的制备方法，其特征在于先将FeCl3·6H2O溶解于蒸馏水中，再依次加入Bi(NO3)3·5H2O、葡萄糖后混合均匀，调节pH值至3～6，然后经水热合成反应得到BiOCl/β-FeOOH复合纳米材料。

3.如权利要求1所述的BiOCl/β-FeOOH复合纳米材料的制备方法，其特征在于反应体系中FeCl3·6H2O、Bi(NO3)3·5H2O和葡萄糖的质量浓度依次为0.27～1.35g/mL、0.485～

7.276g/mL、3.5～8.5g/L。

4.如权利要求1所述的BiOCl/β-FeOOH复合纳米材料的制备方法，其特征在于水热合成反应的时间为24～48h，反应温度为80～100℃。

5.如权利要求1所述的BiOCl/β-FeOOH复合纳米材料的制备方法，其特征在于水热合成反应产物经固液分离、洗涤、烘干得到复合纳米材料，烘干温度为60～80℃，烘干时间为2～

6h。
