1.一种宏量制备Fe3O4纳米棒的方法，其特征在于步骤如下：

步骤1，制备α-FeOOH/CaSO4·2H2O前驱体

先将Fe2SO4·7H2O溶解于蒸馏水中，加入CaSO4·2H2O后经超声分散得到悬浮液，调节pH值至7～14后进行快速氧化反应，然后过滤、烘干获得α-FeOOH/CaSO4·2H2O前驱体；

步骤2，固相还原反应制备Fe3O4纳米棒

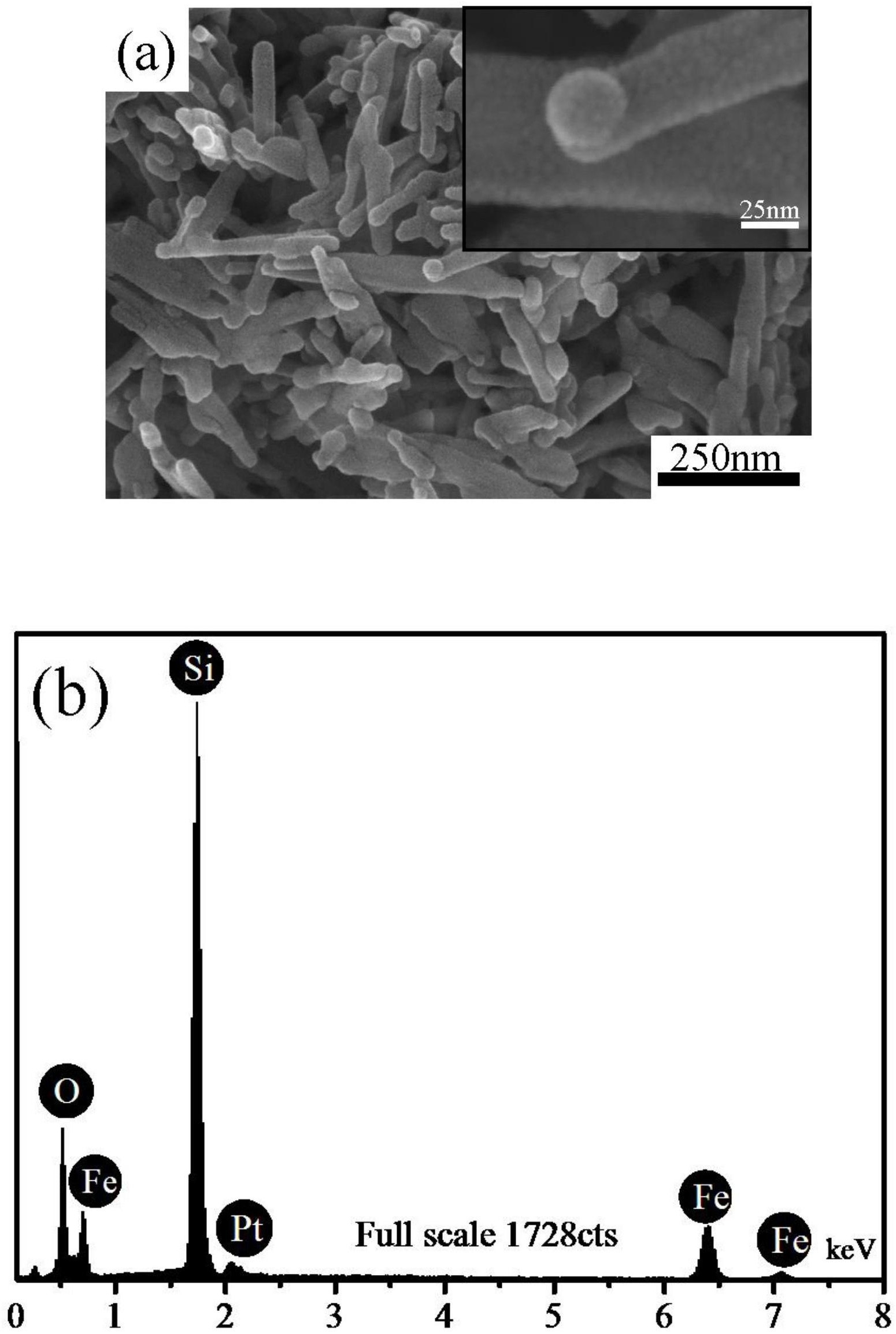

α-FeOOH/CaSO4·2H2O前驱体在还原性气体氛围下进行还原反应，得到Fe3O4@CaSO4复合纳米粉体，接着通过后处理得到Fe3O4纳米棒。

2.如权利要求1所述的宏量制备Fe3O4纳米棒的方法，其特征在于步骤1的悬浮液中Fe2SO4·7H2O、CaSO4·2H2O的质量浓度依次为1～27g/L、1～20g/L。

3.如权利要求1所述的宏量制备Fe3O4纳米棒的方法，其特征在于步骤1中烘干温度为60～100℃，烘干时间为2～6h。

4.如权利要求1所述的宏量制备Fe3O4纳米棒的方法，其特征在于步骤2中还原反应的反应温度为400～600℃，反应时间为1～4h。

5.如权利要求1所述的宏量制备Fe3O4纳米棒的方法，其特征在于步骤2中后处理是将Fe3O4@CaSO4缓慢加入到适量BaCl2溶液中，搅拌得到Fe3O4和BaSO4混合溶液，再经超声清洗和磁分离得到Fe3O4纳米棒。

6.如权利要求5所述的宏量制备Fe3O4纳米棒的方法，其特征在于将Fe3O4@CaSO4加入到BaCl2溶液后搅拌温度为50～100℃，搅拌时间为1～3h。
