专利号: 2016102080052
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

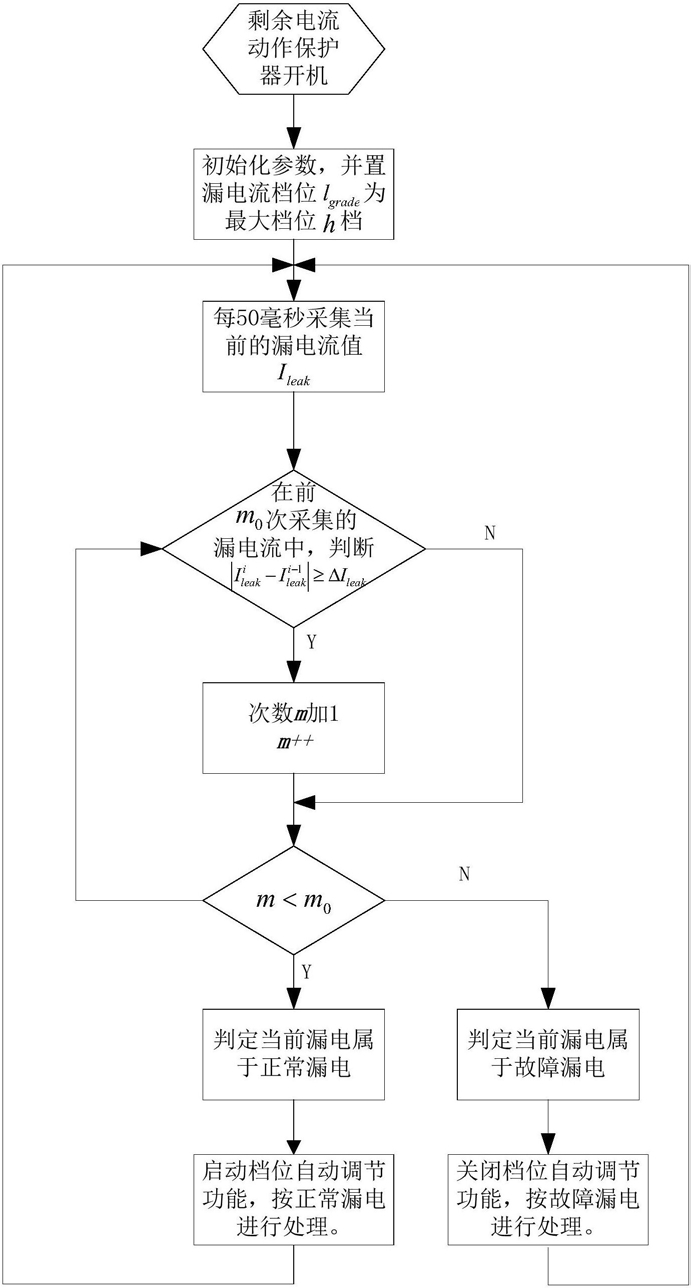

1.剩余电流动作保护器自适应漏电保护方法,其特征在在于:包括剩余电流动作保护器启动后,可以根据漏电电流的变化快慢快速识别故障漏电与正常漏电,再根据漏电类型实现漏电保护,包括以下步骤:步骤1:剩余电流动作保护器开机启动后,初始化参数,并设置漏电流档位lgrade为最大档位h档;

步骤2:运行进入系统主循环,每50毫秒采集当前的漏电流值Ileak;

步骤3:在容量为m0次的滚动窗口中,CPU计算相邻两次漏电流的绝对值 大小;

步骤4:将计算获得的相邻两次漏电流绝对值 与漏电流增量阀值ΔIleak进行比较,如果满足 则计数器m加1;

步骤5:在滚动窗口期内,若m<m0时,则判断此种情况属于正常漏电,开启漏电流档位lgrade自动调节功能;反之,则判断其属于故障漏电,关闭其档位lgrade自动调节功能,按故障漏电进行相应处理;

步骤6:完成漏电流档位lgrade自动调节或漏电故障处理后,返回到第2步周而复始地执行,实现剩余电流动作保护器的自适应漏电保护功能;

步骤3所述的滚动窗口描述如下:

滚动窗口为容量受限的一个数据队列,按先进先出存放最近采集的连续m0次漏电流数据,即当滚动存入一个新的漏电流数据时,最早存入的数据将滚动丢弃,在窗口期内,始终保持存放最近采集的连续m0次漏电流数据;

步骤5所述的漏电流档位lgrade自动调节方法,其过程如下:(S1)如果 则lgrade设置为第1档;

(S2)如果 则lgrade设置为第2档;

(S3)如果 则lgrade设置为第3档;

......

(S4)如果 则lgrade设置为第i档,(i=3,…,h,其中h为漏电流的最大档位数);

式中,

采集的第前i次漏电流值,其中 为当前(或本次)采集的漏电流值Ileak;

ΔIleak:漏电流增量阀值;

第i档漏电流动作阀值;

lgrade:漏电流档位。
