专利号: 2016102094445
申请人: 衢州学院
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

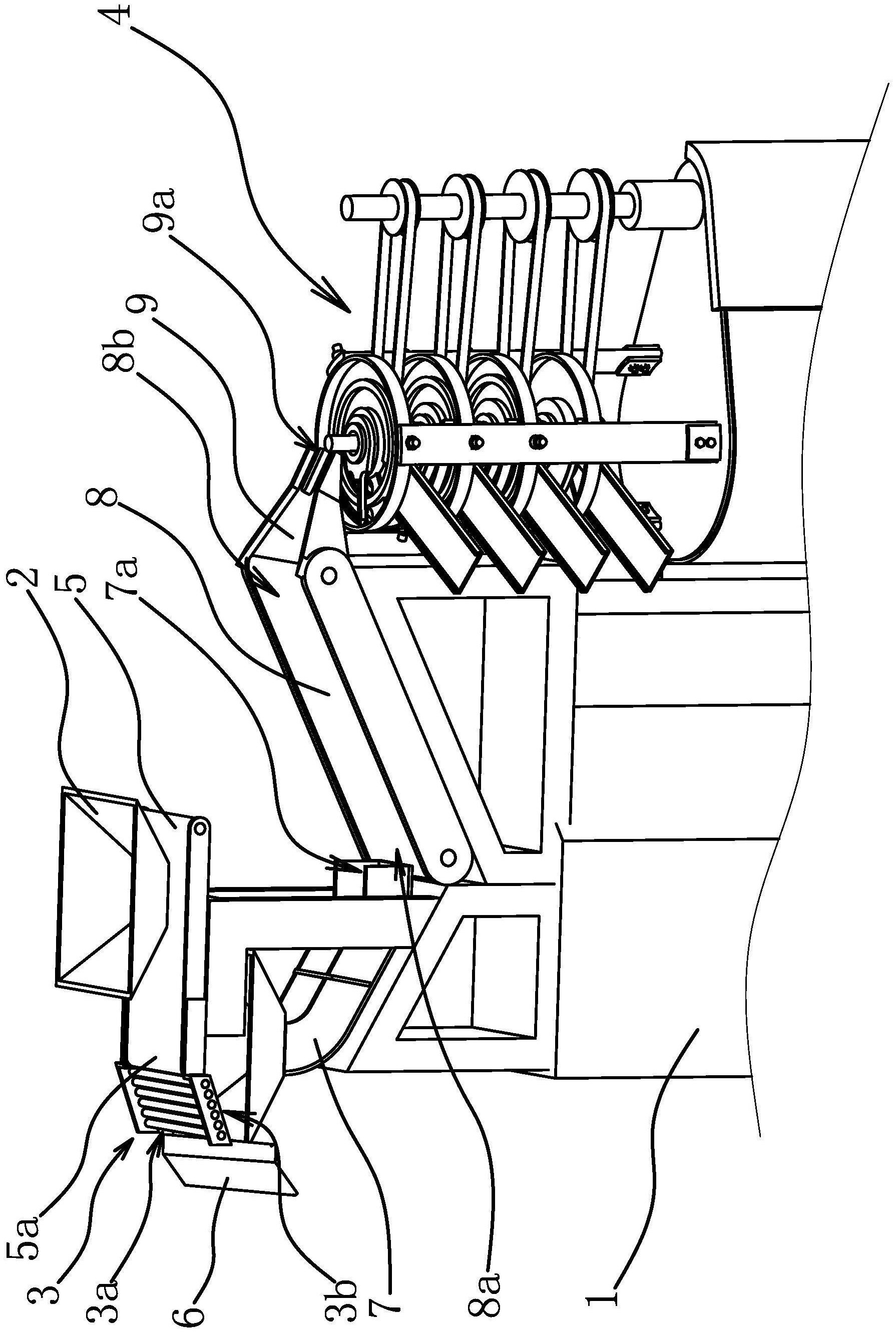

1.一种硬币分类机,包括机座(1)和进料斗(2),其特征在于,所述机座(1)上设有纸硬币分离机构(3)和硬币分类装置(4),所述进料斗(2)的下方设有水平布置的传送带(5),所述纸硬币分离机构(3)的进料口位于传送带(5)的输出端(5a),所述纸硬币分离机构(3)的纸币分出口(3a)的下方设有用于接收纸币的纸币倾斜板(6),所述纸硬币分离机构(3)的硬币分出口(3b)的下方设有向下倾斜布置的输料滑槽(7),所述输料滑槽(7)的输出口(7a)处设置有向上倾斜布置的输送带(8),所述输料滑槽(7)的输出口(7a)对着所述输送带(8)的进料端(8a)带面,所述输送带(8)的出料端(8b)固定有向下倾斜设置的导料槽(9),所述导料槽(9)的导出口(9a)位于所述硬币分类装置(4)的进料口的上方,所述硬币分类装置(4)包括固定在机座(1)上的底座(14)、固定在底座(14)上的固定架(15)和固定在底座(14)上的固定轴(16),所述固定轴(16)上沿轴向至少套设有一层呈盘状的轮盘(17),所述轮盘(17)固定在固定架(15)上,所述轮盘(17)内至少具有一圈用于进料的环形料道(171),所述环形料道(171)的底部沿周向分别设置有用于将对应面值硬币分离出来的分币孔(172)和供对应面值硬币掉出的出币口(173),所述分币孔(172)的下方设置有用于将从分币孔(172)掉落的硬币输送到下一层轮盘(17)或者直接输出的螺旋滑槽(18),所述出币口(173)的下方设置有用于将出币口(173)掉出的硬币输出的出料滑槽(19),所述固定轴(16)上转动连接有推料杆(20),所述推料杆(20)上具有能够推动环形料道(171)最底部硬币的推料块(201),并且所述推料块(201)能够在驱动装置的带动下绕着固定轴(16)由分币孔(172)至出币口(173)方向周向转动,所述导料槽(9)的导出口(9a)位于最上层轮盘(17)的环形料道(171)的上方且靠近分币孔(172),远离出币口(173)。

2.根据权利要求1所述的硬币分类机,其特征在于,所述输料滑槽(7)与输送带(8)之间的布置角度为钝角,所述输送带(8)与导料槽(9)之间的布置角度为钝角。

3.根据权利要求1所述的硬币分类机,其特征在于,所述输料滑槽(7)具有向下倾斜的倾斜导向面(71)和水平布置的水平导向面(72),所述水平导向面(72)位于输料滑槽(7)的输出口(7a)一端。

4.根据权利要求3所述的硬币分类机,其特征在于,所述输料滑槽(7)内至少设置有一个平料隔板(12),所述平料隔板(12)的底部与倾斜导向面(71)之间形成有过道(13),所述过道(13)的高度小于两枚一元硬币的厚度且大于一枚一元硬币的厚度。

5.根据权利要求4所述的硬币分类机,其特征在于,所述平料隔板(12)至少具有两个,每个平料隔板(12)沿着倾斜导向面(71)间隔设置,每个平料隔板(12)下的过道(13)的高度从上到下依次减小,最后一个靠近输料滑槽(7)输出口(7a)的平料隔板(12)下的过道(13)高度略大于一枚一元硬币的厚度。

6.根据权利要求1所述的硬币分类机,其特征在于,所述环形料道(171)具有两圈,每圈环形料道(171)内的分币孔(172)位于同一半径方向。

7.根据权利要求6所述的硬币分类机,其特征在于,所述导料槽(9)的导出口(9a)宽度小于进口(9b)宽度,所述导料槽(9)靠近导出口(9a)的底面上具有分隔条(91),所述分隔条(91)将导料槽(9)的导出口(9a)分隔成两个支口(92),所述支口(92)与环形料道(171)一一对应。

8.根据权利要求1所述的硬币分类机,其特征在于,所述推料块(201)呈弧形条状,所述推料块(201)伸入到所述环形料道(171)内并能够沿着环形料道(171)的两侧内壁滑动,所述推料块(201)的底部与环形料道(171)的底面之间的间距小于一枚五角硬币的厚度。

9.根据权利要求1所述的硬币分类机,其特征在于,所述固定轴(16)上沿轴向套设有三层轮盘(17),第一层所述轮盘(17)用于分离一元硬币,第二层所述轮盘(17)用于分离旧版一角硬币,第三层所述轮盘(17)用于分离五角硬币,第三层所述轮盘(17)的下方还设有第四层接盘(26),所述第四层接盘(26)用于接收新版一角硬币,所述导料槽(9)的导出口(9a)位于第一层所述轮盘(17)的上方。
