专利号: 2016102097693
申请人: 江苏金铁人自动化科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种金属产品的清洗装置,其特征在于:

包括移送机构(10)、清洗箱(20)、主管道(30)、喷气机构(40)、清洗机构(50)、烘干机构(60)和产品移动机构(70);

所述移送机构(10)包括升降单元(11)和安装在所述升降单元上的机械手(12),所述升降单元包括升降板(111)、升降气缸(112)、导向杆(113),所述升降气缸的活塞轴竖直向下,所述升降板设置在所述活塞轴的端部,所述导向杆竖直设置,升降板的一侧套设在导向杆上;所述机械手(12)安装在升降板上,机械手包括一对相向安装在升降板上的爪手(121),所述爪手包括连接块(122)、竖直块(123)、爪块(125)、拉伸杆(126)、上下气缸(127),所述竖直块安装在连接块上,所述爪块的中部枢接在竖直块的底端,所述拉伸杆竖直设置,拉伸杆的底端与爪块的一端铰接,拉伸杆的顶端连接上下气缸的活塞杆,上下气缸安装在竖直块的顶部;

所述清洗箱(20)设置在移送机构(10)的下方,清洗箱的侧壁上均匀开设有多个清洗口(21),所述清洗口的外侧与所述主管道(30)相连通,主管道与依次与所述喷气机构(40)、清洗机构(50)和烘干机构(60)相连通;

所述清洗机构(50)包括清洗管道(51)、第一开关阀(52)、连接所述清洗管道的丙酮液体箱(53)和设置在丙酮液体箱内的压力泵(54),丙酮液体箱内盛有丙酮,清洗管道与主管道(30)连通,所述第一开关阀设置在主管道一侧的清洗管道上;

所述烘干机构(60)包括烘干管道(61)、第二开关阀(62)、连接所述烘干管道的热气泵(63),烘干管道与主管道(30)连通,所述第二开关阀设置在主管道一侧的烘干管道上;

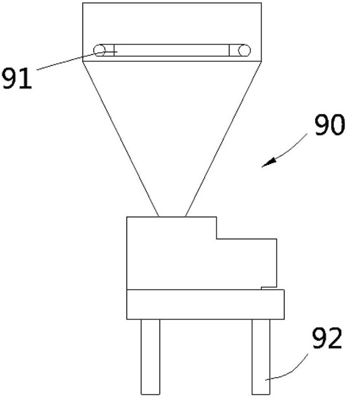

所述产品移动机构(70)包括旋转单元(71)和上下单元(72),所述旋转单元包括旋转台(711)、固定连接在所述旋转台下端面中部的旋转轴(712)、驱动所述旋转轴旋转的转动电机(713),旋转台的上端面开设有两个与金属产品(90)的一对支撑脚(92)相配合的第一定位槽(714),所述清洗箱(20)的底面中部开设有一通接孔(22),所述通接孔与清洗箱底面内侧壁连接处成型有导向套(23),旋转轴穿过所述导向套;所述上下单元(72)包括支撑所述转动电机(713)的支撑板(721)、设置在所述支撑板下方的双轴气缸(722),所述双轴气缸的两个活塞轴与支撑板的下端面固定连接;所述旋转台(711)设置在清洗箱(20)内,所述转动电机和上下单元设置在清洗箱的下方。

2.根据权利要求1所述的金属产品的清洗装置,其特征在于:所述清洗箱(20)上设有端盖(80),清洗箱上端外侧壁上固定设置有限位块(24),所述端盖的一端套设在转轴(81)上,端盖的一侧开设有与所述限位块配合的第二定位槽(82),所述转轴连接电机(83)。

3.根据权利要求1所述的金属产品的清洗装置,其特征在于:所述升降板(111)上开设滑槽(114),所述连接块(122)的底部设有与滑槽配合的滑块(128),所述滑槽的底部开设螺孔,所述连接块上开设条形槽(129),紧固螺栓(124)穿过条形槽并与螺孔螺接,所述紧固螺栓包括径向突出的螺栓头,螺栓头抵在连接块上。

4.根据权利要求1所述的金属产品的清洗装置,其特征在于:所述喷气机构(40)与清洗箱(20)的清洗口(21)处的主管道(30)相连通。

5.根据权利要求1所述的金属产品的清洗装置,其特征在于:所述清洗箱(20)的底面两侧开设有两个排液口(25),所述排液口与废液箱相连通。

6.根据权利要求1所述的金属产品的清洗装置,其特征在于:所述清洗口(21)的数量为

6个,6个清洗口均匀分布在清洗箱(20)的侧壁上。
