1.一种锰酸锂系列吸附剂前驱体的解析方法，其特征在于：在锰酸锂系列吸附剂前驱体里加入抑制剂，控制吸附剂损失，延长吸附剂使用寿命，采用酸溶液进行两次解析，通过控制解析液的量来提高锂离子浓度，减少浓缩成本；具体步骤如下：（1）吸附剂前驱体与抑制剂的混合：将吸附剂前驱体与副反应抑制剂按照质量比进行充分混合均匀；

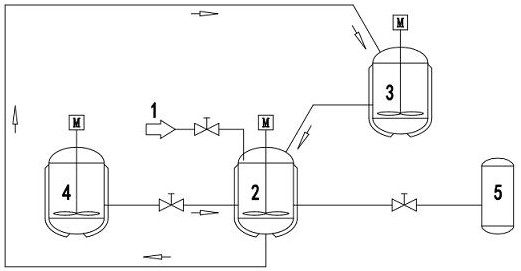

（2）吸附剂前驱体的第一次解析：原料卤水通过管道进入放有吸附剂和抑制剂的吸附解析池中，待吸附剂吸附锂完成得吸附剂前驱体，过滤、洗涤吸附剂前驱体，第一次解析通过贮备液池加入前一轮的第二次解析液，室温搅拌情况下解析10~15min，过滤，所得滤液进入中和浓缩沉锂池，未解析完全的吸附剂前驱体用于第二次解析；

（3）吸附剂前驱体的第二次解析：根据最初吸附剂前驱体与抑制剂的总量按比例通过配制池加入新配制的硫酸或硝酸溶液进行第二次解析10～15min，过滤，滤液贮存于贮备池用于下一轮的第一次解析，吸附剂洗涤后用于新一轮的吸附，如此循环。

2.根据权利要求1所述的锰酸锂系列吸附剂前驱体的解析方法，其特征在于：步骤（1）中的抑制剂为二氧化铅，质量比为吸附剂前驱体：抑制剂=100：25～30。

3.根据权利要求1或2所述的锰酸锂系列吸附剂前驱体的解析方法，其特征在于：步骤（3）中的酸溶液为浓度以H＋计1~2.5mol/L的硫酸溶液。

4.根据权利要求3所述的锰酸锂系列吸附剂前驱体的解析方法，其特征在于：步骤（3）中加入的酸溶液比例为吸附剂前驱体与抑制剂的总质量：新配制酸溶液体积=1：1.2～1.5。
