专利号: 2016102124101
申请人: 洛阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

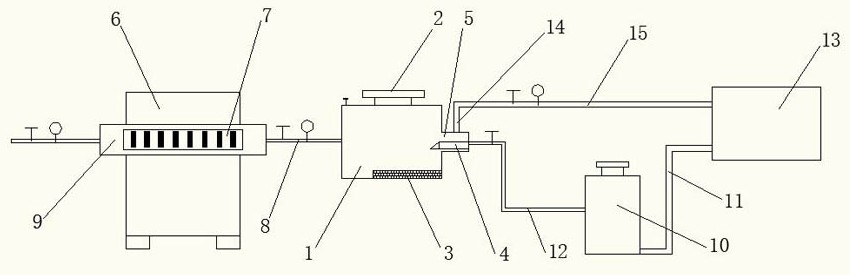

1.原油燃烧锅炉超临界材料高温腐蚀试验装置,其特征在于:包括烟道机构、燃烧炉、供油管路机构和供气管路机构,所述燃烧炉包括炉体(1)、炉盖(2)、油槽(3)和油嘴(4),炉盖(2)设置在炉体(1)的顶部,油槽(3)设置在炉体(1)的底部,炉体(1)的侧壁设置有向外凸起的油/气进料腔(5),油嘴(4)穿设在炉体(1)的油/气进料腔(5)内,用于向油槽(3)内注入原油,所述烟道机构包括高温管式炉(6)、试样挂架(7)和烟气联接管(8),高温管式炉(6)具有一个管式炉工作管(9),用于固定待测试样的试样挂架(7)可置于管式炉工作管(9)内,管式炉工作管(9)通过烟气联接管(8)与燃烧炉的炉体(1)内部联通,烟道机构的烟气联接管(8)上设置有流量计Ⅰ和流量阀Ⅰ,所述供油管路机构包括储油罐(10)、压油气管(11)和供油油管(12),储油罐(10)通过压油气管(11)与空气压缩机(13)连接,储油罐(10)的出油口通过供油油管(12)与燃烧炉的油嘴(4)连接,供油油管(12)上设置有流量阀Ⅱ,所述供气管路机构包括供气管(14)和压气气管(15),供气管(14)通过压气气管(15)与空气压缩机(13)连接,供气管(14)的出气口连接至炉体(1)的油/气进料腔(5)。

2.如权利要求1所述的原油燃烧锅炉超临界材料高温腐蚀试验装置,其特征在于:所述供气管路机构的供气管(14)上设置有带压力表的流量计和流量阀Ⅲ。

3.如权利要求1所述的原油燃烧锅炉超临界材料高温腐蚀试验装置,其特征在于:所述烟道机构的管式炉工作管(9)具有一个出气口,出气口处设置有流量阀Ⅳ和压力表。

4.如权利要求1所述的原油燃烧锅炉超临界材料高温腐蚀试验装置,其特征在于:所述燃烧炉的炉体(1)顶部还设置有泄压阀。

5.利用权利要求1所述装置进行原油燃烧锅炉超临界材料高温腐蚀试验的方法,其特征在于:包括以下步骤:

a、取待测样品,用铁丝将样品固定到试样挂架上,然后将试样挂架置入到管式炉工作管中;

b、打开燃烧炉的炉盖,将油槽放置在炉体的底部,然后通过油嘴向油槽内注入原油,待接近填满油槽后,放入棉纱布,使棉纱布浸泡并悬浮在原油表面,用明火点燃棉纱布,通过供气管路机构向炉体内通入压缩空气,待燃烧稳定后盖上炉盖,通过泄压阀使炉体内部压力保持在1.1个大气压;

c、通过燃烧炉与高温管式炉之间的烟气联接管将燃烧后的烟气直接输送到管式炉工作管中,利用高温管式炉对管式炉工作管进行加热并保温在650±1℃或700℃±1℃,对样品进行高温腐蚀试验。

6.如权利要求5所述原油燃烧锅炉超临界材料高温腐蚀试验的方法,其特征在于:在向管式炉工作管内通入烟气之前,先将管式炉工作管内的温度加热到工作温度,并且控制管式炉工作管内的压力为1.1个大气压。
