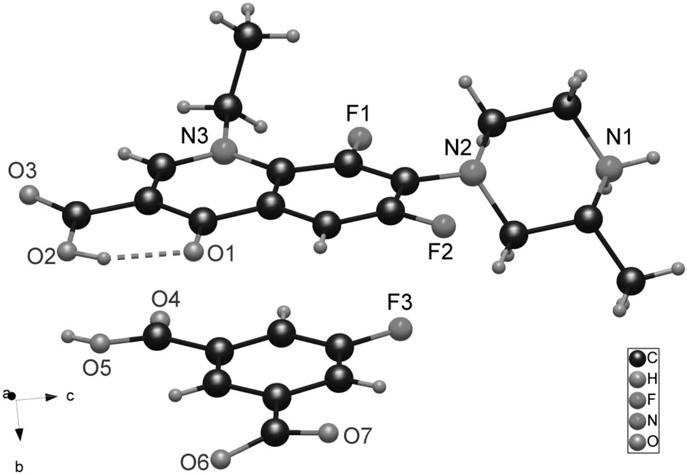

1.一种药物共晶体，其特征在于该药物共晶体包含洛美沙星和5-F-间苯二甲酸，其结构如下式所示：所述洛美沙星分子为质子化形式，其分子式为C17H20F2N3O3；所述5-F-间苯二甲酸为去质子形式，其分子式为C8H4FO4；其晶型空间群为单斜晶系，其轴长 轴角β＝100.707(3)°。

2.根据权利要求1所述的药物共晶体的制备方法，其特征在于：所述的制备方法包括以下步骤：(1)将洛美沙星和5-F-间苯二甲酸按摩尔比为2:1～1:3的比例加入到乙醇或甲醇水溶液中，得到含有洛美沙星和5-F-间苯二甲酸的乙醇或甲醇水溶液，搅拌后静置20分钟；

(2)将过滤得到的澄清溶液置于室温下自然挥发，1～3周后得到含有无色块状晶体的固液混合物；

(3)将所得的固液混合物过滤收集无色块状晶体，并于60～70℃真空干燥至恒重，得到洛美沙星和5-F-间苯二甲酸的药物共晶体。

3.根据权利要求2所述的药物共晶体的制备方法，其特征在于：步骤(1)中所述乙醇或甲醇水溶液中乙醇或甲醇和水的体积比为2:1～1:2。

4.根据权利要求2所述的药物共晶体的制备方法，其特征在于：所述的洛美沙星和甲醇或乙醇水溶液中水的质量比为1:60～1:180。

5.根据权利要求1所述的药物共晶体的制备方法，其特征为：按摩尔比2:1～1:3取洛美沙星和5-F-间苯二甲酸加入到乙醇水溶液中，将含有洛美沙星和5-F-间苯二甲酸的乙醇水溶液混合、搅拌、加热至70～80℃，回流2小时，待反应液澄清后停止反应，在70～80℃的温度下过滤，滤液装入密闭容器中，室温静置6～24小时，得到洛美沙星和5-F-间苯二甲酸的药物共晶体。

6.根据权利要求5所述的药物共晶体的制备方法，其特征在于：所述乙醇水溶液中乙醇和水的体积比为2:1～1:2；所述的洛美沙星和5-F-间苯二甲酸的乙醇水溶液中溶质和溶剂的质量比为1:20。
