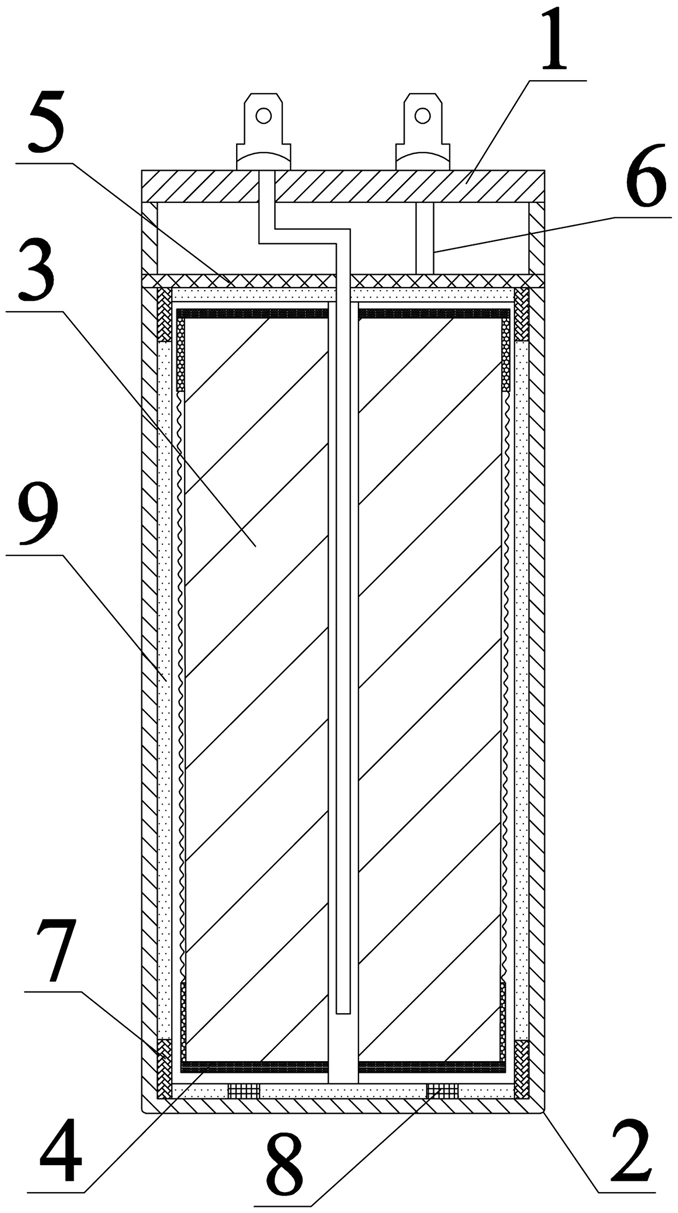

1.一种脉冲金属化聚丙烯膜电容器,其特征在于:包括金属筒、电容器芯子、喷金层、上绝缘罩和下绝缘罩,所述上绝缘罩和下绝缘罩通过防爆板固定连接,所述上绝缘罩和所述防爆板之间设置保护引线,所述下绝缘罩的上部和下部分别设置环状防爆垫,所述金属筒设置在下绝缘罩内,所述金属筒的下端与所述下绝缘罩的底部之间设置缓冲垫,所述金属筒和下绝缘罩之间的空隙内设置浸渍剂,所述电容器芯子设置在所述金属筒内,所述电容器芯子顶端和底端设置有喷金层;所述电容器芯子包括聚丙烯薄膜,所述聚丙烯薄膜在高真空环境下蒸镀有一层金属层,所述金属层的中部设置波浪形的双面金属化ZnAl层,两端设置蒸镀纯锌形成的第一加厚层和第二加厚层,所述第一加厚层和第二加厚层的宽度均设置为聚丙烯薄膜宽度的四分之一,所述波浪形的双面金属化ZnAl层设置为低方阻区,方阻值为2~4Ω,所述第一加厚层和第二加厚层设置为高方阻区,方阻值为10~12Ω。
2.如权利要求1所述的一种脉冲金属化聚丙烯膜电容器,其特征在于:所述上绝缘罩和下绝缘罩表面均采用喷砂、氧化防护处理。
3.如权利要求1所述的一种脉冲金属化聚丙烯膜电容器,其特征在于:所述浸渍剂由以下重量份数的原料制成:分子量为500~1000且末端α-烯烃结构含量占75%~80%的聚异丁烯
60~70份,丁羟基甲苯1~4份,精炼菜籽油0.5~1.5份,硅藻土1~3份,助剂0.6~1.4份,磷酸三甲酚酯0.6~1.2份,硅烷偶联剂0.1~0.3份。
4.如权利要求1所述的一种脉冲金属化聚丙烯膜电容器,其特征在于:所述助剂包括炭黑和硅酸钙。
5.如权利要求4所述的一种脉冲金属化聚丙烯膜电容器,其特征在于:所述炭黑和硅酸钙的重量比为1:2~3。
6.如权利要求1所述的一种脉冲金属化聚丙烯膜电容器,其特征在于:所述浸渍剂的制备方法包括以下步骤:
1)将磷酸三甲酚酯和硅烷偶联剂溶解在精炼菜籽油中,600~800W超声30~40分钟,然后加入丁羟基甲苯和硅藻土,高速分散机中500~650转/分钟下搅拌1~2小时得到混合组分;
2)将步骤1)所得混合组分与分子量为500~1000且末端α-烯烃结构含量占75%~80%的聚异丁烯和助剂混合均匀,120℃~150℃的温度下加热至熔融态,80~160转/分钟下搅拌40~50分钟,得到混合组分;
3)将步骤2)所得混合组分继续搅拌1~2小时,冷却温度至75℃~80℃,即得到所述浸渍剂。
