专利号: 2016102151791
申请人: 郑州航空工业管理学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

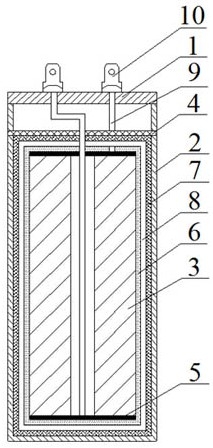

1.一种电磁炉用金属化聚丙烯膜电容器,其特征在于:包括上绝缘罩、下绝缘罩、电容器芯子、喷金层、导电柱和引出端子,所述上绝缘罩和所述下绝缘罩通过防爆板固定连接,所述下绝缘罩和所述防爆板组合将所述电容器芯子收容在内,所述下绝缘罩和所述防爆板之间的空隙内设置浸渍剂;所述下绝缘罩的内表面设有缓冲层,所述缓冲层的内表面设有防爆层;所述电容器芯子由相互叠合的两层金属化膜层卷绕而成,所述相互叠合的两层金属化膜层设有错边距离;所述金属化膜层包括聚丙烯薄膜,所述聚丙烯薄膜在高真空环境下蒸镀有一层金属铝作为电极的活动区,所述活动区的方阻为30 40欧姆,所述活动区剖面~为梯形结构,所述活动区与所述聚丙烯薄膜一端的边沿设有留边量;所述活动区边缘加厚蒸镀有一层纯锌的加厚区,所述加厚区的方阻为2 4欧姆,所述加厚区与所述活动区相接处~以斜坡过渡;所述聚丙烯薄膜、所述活动区和所述加厚区外侧均设为波浪形边缘;所述电容器芯子两端设有喷金层,所述上绝缘罩上设置引出端子,所述导电柱一端与所述喷金层连接,另一端与所述引出端子连接,所述错边距离为0.8 1mm;

~

所述浸渍剂由以下重量份的原料制成:单苄基甲苯30 40份,1,1-二苯基乙烷20 30份,~ ~植物油20 30份,甘油15 20份,纳米粉末15 20份,抗氧剂0.3 0.6份,硅烷偶联剂0.5 1份;

~ ~ ~ ~ ~

所述纳米粉末为氧化铝、氧化镁和氧化锌的混合物,所述氧化铝、氧化镁和氧化锌的粒径均为50 80nm,所述氧化铝:氧化镁:氧化锌的重量比为3:2:3。

~

2.根据权利要求1所述的一种电磁炉用金属化聚丙烯膜电容器,其特征在于:所述上绝缘罩和下绝缘罩表面均采用喷砂、氧化防护处理。

3.根据权利要求1所述的一种电磁炉用金属化聚丙烯膜电容器,其特征在于:所述缓冲层与防爆层紧密胶合。

4.根据权利要求1所述的一种电磁炉用金属化聚丙烯膜电容器,其特征在于:所述留边量为0.6 0.8mm。

~

5.根据权利要求1所述的一种电磁炉用金属化聚丙烯膜电容器,其特征在于:所述植物油为菜籽油和山茶籽油的混合物,所述菜籽油:山茶籽油的重量比为4:6 7:3。

~

6.根据权利要求1所述的一种电磁炉用金属化聚丙烯膜电容器,其特征在于:所述抗氧剂为茶多酚或迷迭香抗氧化剂。

7.根据权利要求1所述的一种电磁炉用金属化聚丙烯膜电容器,其特征在于:所述浸渍剂的制备方法包括以下步骤:(1)将纳米粉末和硅烷偶联剂溶解在甘油中,在50 60℃下进行超声处理,超声处理的~频率为25 35kHz,时间为30 60min,重复2 3次,得到混合物;

~ ~ ~

(2)在步骤(1)得到的混合物中加入单苄基甲苯、1,1-二苯基乙烷、植物油和抗氧剂,进行超声振荡,超声振荡的温度为50 60℃,振荡时间为30 80min,得到混合组分;

~ ~

(3)将步骤(2)得到的混合组分加入行星球磨机中,采用湿磨法处理1.5 2h,得到所述~浸渍剂。
