1.一种基于光纤光栅压力传感器的超前支承压力监测方法，其特征在于，包括以下步骤：步骤一，制备若干根注浆管和连接套筒，注浆管上开设有射浆孔，将光纤光栅压力传感器固定连接于连接套筒外表面的中间位置，光纤光栅压力传感器设置有第一光纤连接口和第二光纤连接口；

步骤二，顺槽内于工作面前方一定距离位置处向煤体内钻探钻孔并清洗钻孔；

步骤三，在钻孔中放入树脂药卷；

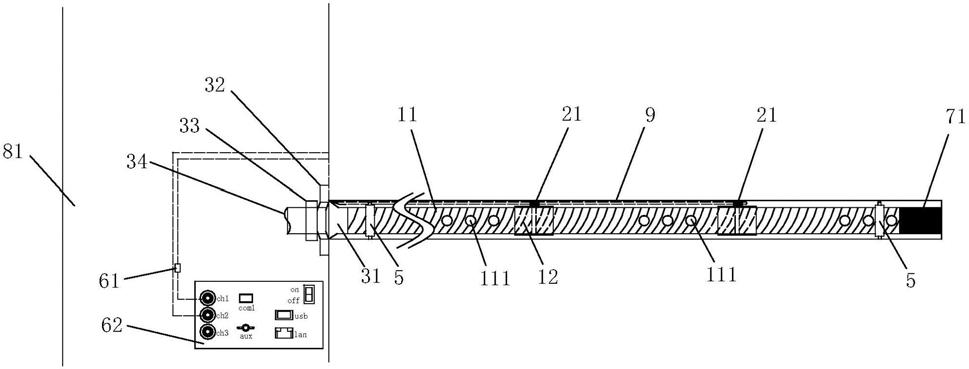

步骤四，按照次序将注浆管放入钻孔，在第一根注浆管上装配连接居正器，相邻之间的注浆管经连接套筒装配连接，保持光纤光栅压力传感器位于连接套筒的正上方，光纤依次串接各相邻光纤光栅压力传感器的第一光纤连接口和第二光纤连接口，光纤的两末端延伸至钻孔外；

步骤五，最后一根注浆管上装配连接居正器，最后一根注浆管的外表面距注浆管的末端一定距离处环绕包裹防漏软体，敲打最后一根注浆管的末端使树脂药卷破裂，在最后一根注浆管的末端依次装配连接止浆塞、托盘和螺母；

步骤六，注浆器连接最后一根注浆管的末端，一次性向注浆管内注射充填浆料；

步骤七，待充填浆料凝结为充填固结体，将光纤的两末端分别与设置于顺槽中的解调仪连接，解调仪记录各连接套筒上的光纤光栅压力传感器的数据。

2.根据权利要求1所述的基于光纤光栅压力传感器的超前支承压力监测方法，其特征在于：步骤一中，注浆管的两端设置有外螺纹，连接套筒的两端设置有内螺纹，注浆管与连接套筒螺纹连接。

3.根据权利要求1所述的基于光纤光栅压力传感器的超前支承压力监测方法，其特征在于：步骤一中，光纤光栅压力传感器胶粘金属片上，金属片焊接连接套筒的外侧面。

4.根据权利要求1所述的基于光纤光栅压力传感器的超前支承压力监测方法，其特征在于：步骤一中的操作在地面完成。

5.根据权利要求1所述的基于光纤光栅压力传感器的超前支承压力监测方法，其特征在于：居正器包括由条带弯曲成的圆环、与圆环固定连接的多根支撑柱和与支撑柱的末端铰接的滚轮。

6.根据权利要求5所述的基于光纤光栅压力传感器的超前支承压力监测方法，其特征在于：条带的两端经螺栓连接，多根支撑柱等间距布置，支撑柱的两侧分别铰接滚轮。

7.根据权利要求1所述的基于光纤光栅压力传感器的超前支承压力监测方法，其特征在于：步骤五中，防漏软体为棉布或棉纱。

8.根据权利要求1所述的基于光纤光栅压力传感器的超前支承压力监测方法，其特征在于：步骤五中，在最后一根注浆管的末端可拆卸连接堵头。

9.根据权利要求1所述的基于光纤光栅压力传感器的超前支承压力监测方法，其特征在于：充填浆料由工作面的块煤磨碎筛分制成的煤粉、水泥、速凝剂和早强剂混合而成，其中，煤粉、水泥的质量比为3:1，速凝剂和早强剂按占水泥质量的百分数，均为3-4％。

10.根据权利要求1所述的基于光纤光栅压力传感器的超前支承压力监测方法，其特征在于：步骤七中，解调仪信号连接存储器或地面上的控制器。
