专利号: 2016102184028
申请人: 北京工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

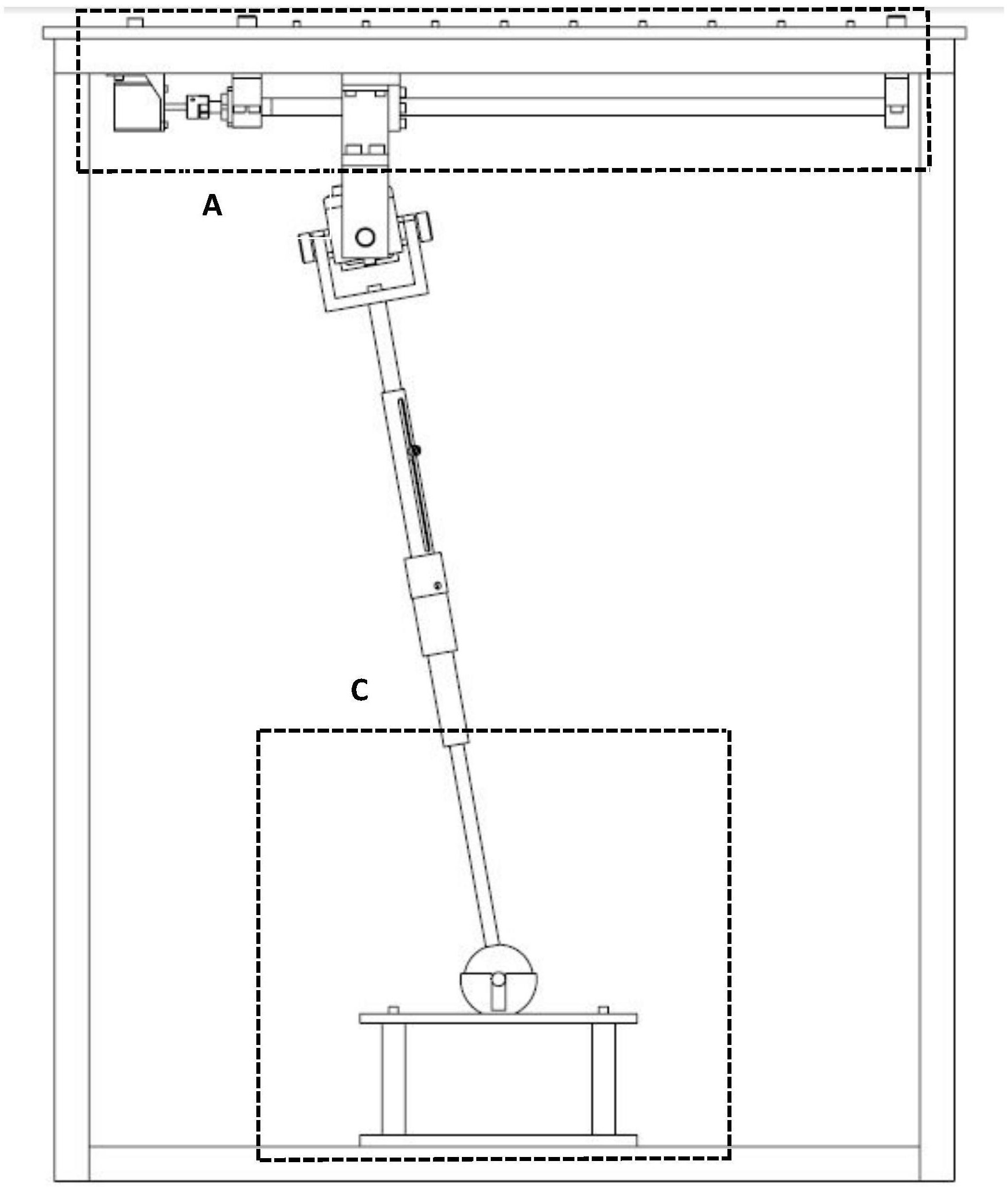

1.汽车换挡操纵机构检测机器人,其特征在于:该机构由主丝杠移动装置(A)、副丝杠移动装置(B)、换挡器固定装置(C)组成;

主丝杠移动装置(A)能够实现推动换挡器前后换挡;主丝杠移动装置(A)固定于主梁(3)上,主梁(3)通过螺钉固定在焊接机架(1)上;标准滑块(5)和标准直线滑轨(4)相配合,标准直线滑轨(4)通过螺钉固定于主梁(3)上;主丝杠(15)两端分别由第一支架(16)和第二支架(11)支撑,第一支架(16)和第二支架(11)通过螺钉与第一垫块(2)、第二垫块(6)连接,第一垫块(2)、第二垫块(6)通过螺钉与主梁固连;第一丝杠螺母(14)通过螺钉和第一螺母套(13)连接,第一螺母套(13)和连接块(12)固连,连接块(12)与标准滑块(5)固连;第一电机(8)固定于第一电机支架(9)上,第一电机支架(9)与电机垫块(7)固连,电机垫块(7)固定于主梁(3)上,第一联轴器(10)连接主丝杠(15)和第一电机(8);

副丝杠移动装置(B)能够实现推动换挡器左右换挡;副梁(17)通过螺钉与第一螺母套(13)固连;第一圆孔板(35)和第二圆孔板(22)均固定于副梁(17)上;第一方孔板(33)和第二方孔板(23)通过销轴(34)分别与第一圆孔板(35)和第二圆孔板(22)配合;第一方孔板(33)和第二方孔板(23)固连于安装板(20)上,副丝杠(25)两端分别由第三支架(30)和第四支架(24)支撑,第三支架(30)和第四支架(24)通过螺钉与第三垫块(19)、第四垫块(21)连接,第三垫块(19)、第四垫块(21)通过螺钉与安装板(20)固连;第二电机(32)固定于第二电机支架(18)上,第二电机支架与安装板固连,第二联轴器(31)连接副丝杠和电机;第二丝杠螺母(29)通过螺钉和第二螺母套(28)连接,第二螺母套(28)上端和安装板接触;U型叉(27)通过圆柱销轴(26)与第二螺母套(28)相连;活塞杆(36)固连于U型叉(27),活塞管(37)与活塞杆(36)相配合并实现相对移动;

换挡器固定装置(C)能够实现固定换挡器的作用,因为换挡器摇杆的运动为前后换挡和左右换挡,所以此处以球销副代替实际换挡器,球销杆(39)替代换挡器摇杆,球销座(40)替代换挡器壳体;底板(42)固定于焊接机架上,支撑柱(41)固连于底板,换挡器与支撑柱相连,检测杆(38)下端与换挡器相连,上端固定于活塞管;换挡器由球销杆(39)和球销座(40)组成,球销杆(39)安装在球销座(40)上。

2.根据权利要求1所述汽车换挡操纵机构检测机器人,其特征在于:使用两个电机便实现了具有三自由度的换挡动作;利用电机驱动丝杆提供运动所需的力,利用标准滑块(5)和标准直线滑轨(4)来卸载竖直方向的力。

3.根据权利要求1所述汽车换挡操纵机构检测机器人,其特征在于:方孔板和圆孔板之间相对转动,U型叉(27)和第二螺母套(28)相对转动,这两对转动形成了万向节。

4.根据权利要求1所述汽车换挡操纵机构检测机器人,其特征在于:活塞管(37)和活塞杆(36)相对运动消除了换挡器摇杆摆动过程中产生的纵向位移。

5.根据权利要求1所述汽车换挡操纵机构检测机器人,其特征在于:首先将待检测换挡器安装在支撑柱(41)上,握住活塞管(37)向上推送,通过摇动调整使检测器插入换挡器摇杆;按下外部开关,第一PLC控制电机(8)正转或反转,通过第一联轴器(10)带动主丝杠(15)旋转,主丝杠(15)旋转带动第一丝杠螺母(14)移动,第一主丝杠螺母(14)的移动带动第一螺母套(13)移动,第一螺母套(13)移动带动副丝杠移动装置(B)与换挡器装置(C)产生相对移动,此相对移动带动方孔板(33)和圆孔板(35)之间相对转动,从而拉动换挡器摇杆运动,活塞杆(36)和活塞管(37)之间相对移动消除纵向位移,实现向前或向后换挡动作;同理,第二电机(32)旋转可带动第二丝杠螺母(29)与换挡器的相对移动,从而带动U型叉(27)转动和活塞管(37)移动,最终完成左右换挡工作;待所有档位检测完毕,再取出换挡器。
