1.一种巷道围岩整体变形监测装置，其特征在于：包括测量支架、调平基座和辅助定位装置，测量支架通过槽道(30)垂直设置于调平基座上，并且测量支架可沿槽道(30)进行水平移动，测量支架上设有高度可调的激光测距仪(6)和观察靶(12)，辅助定位装置包括竖直设置的支撑杆(5)以及固定于支撑杆(5)上的激光定向仪(4)。

2.根据权利要求1所述的一种巷道围岩整体变形监测装置，其特征在于：所述测量支架包括旋转装置、固定杆(14)、伸缩杆(13)和滑动底座(19)，固定杆(14)垂直设置于滑动底座(19)上，固定杆(14)内设有伸缩杆(13)以及调节伸缩杆(13)伸出长度的调节机构，在伸缩杆(13)上设置旋转装置和观察靶(12)，旋转装置的旋转轴线与伸缩杆(13)中心轴线垂直，观察靶(12)的靶平面与伸缩杆(13)中心轴线平行，在旋转装置上竖直设置激光测距仪(6)。

3.根据权利要求2所述的一种巷道围岩整体变形监测装置，其特征在于：所述旋转装置包括转轴(7)、手柄(9)和承托基座(8)，承托基座(8)内沿水平方向设置转轴槽，转轴(7)穿过转轴槽，转轴(7)一端与激光测距仪(6)相连，转轴(7)另一端与手柄(9)相连，在承托基座(8)靠近手柄(9)一侧端部设有角度刻度盘(11)，在转轴(7)与手柄(9)相连的一端设有角度指针(10)。

4.根据权利要求2所述的一种巷道围岩整体变形监测装置，其特征在于：所述调节机构包括限位螺栓(15)、固定螺母(16)、限位孔槽(17)和圆柱弹簧(18)，在固定杆(14)上沿竖直方向开设限位孔槽(17)，限位螺栓(15)通过限位孔槽(17)穿入伸缩杆(13)的螺栓定位孔内，限位螺栓(15)上设有固定螺母(16)，通过固定螺母(16)将限位螺栓(15)固定在限位孔槽(17)内，圆柱弹簧(18)设置在固定杆(14)内部，且圆柱弹簧(18)位于伸缩杆(13)的下方。

5.根据权利要求2所述的一种巷道围岩整体变形监测装置，其特征在于：所述滑动底座(19)设置于槽道(30)内，滑动底座(19)设有竖直方向的螺纹孔(21)，螺纹孔(21)内设有定位螺栓(20)。

6.根据权利要求1所述的一种巷道围岩整体变形监测装置，其特征在于：所述调平基座包括底座(22)、立柱(23)、托盘(24)和伸缩臂，立柱(23)垂直固定于底座(22)上，托盘(24)通过半球型凹槽(28)与立柱(23)的球型端头(29)连接，托盘(24)上设有槽道(30)和圆形气泡水平仪(31)，在立柱(23)圆周均布多个伸缩臂，伸缩臂两端分别连接托盘(24)和立柱(23)。

7.根据权利要求6所述的一种巷道围岩整体变形监测装置，其特征在于：所述伸缩臂包括内杆(25)、外杆(26)和螺旋伸缩管(27)，外杆(26)中套设内杆(25)，内杆(25)上端与托盘(24)相连，内杆(25)外壁设有外螺纹，外杆(26)下端与立柱(23)相连，在外杆(26)上端固定螺旋伸缩管(27)，螺旋伸缩管(27)内壁设有与内杆(25)外螺纹相匹配的内螺纹。

8.根据权利要求6所述的一种巷道围岩整体变形监测装置，其特征在于：所述底座(22)呈三角形，在底座(22)的三个角上设有固定孔，固定孔内设有钢钎(32)。

9.根据权利要求1所述装置的巷道围岩整体变形监测方法，其特征在于，包括以下步骤：

(S1)划定待观测的巷道长度，根据观测精度需求，设置断面监测点数量和间距，并进行标识；

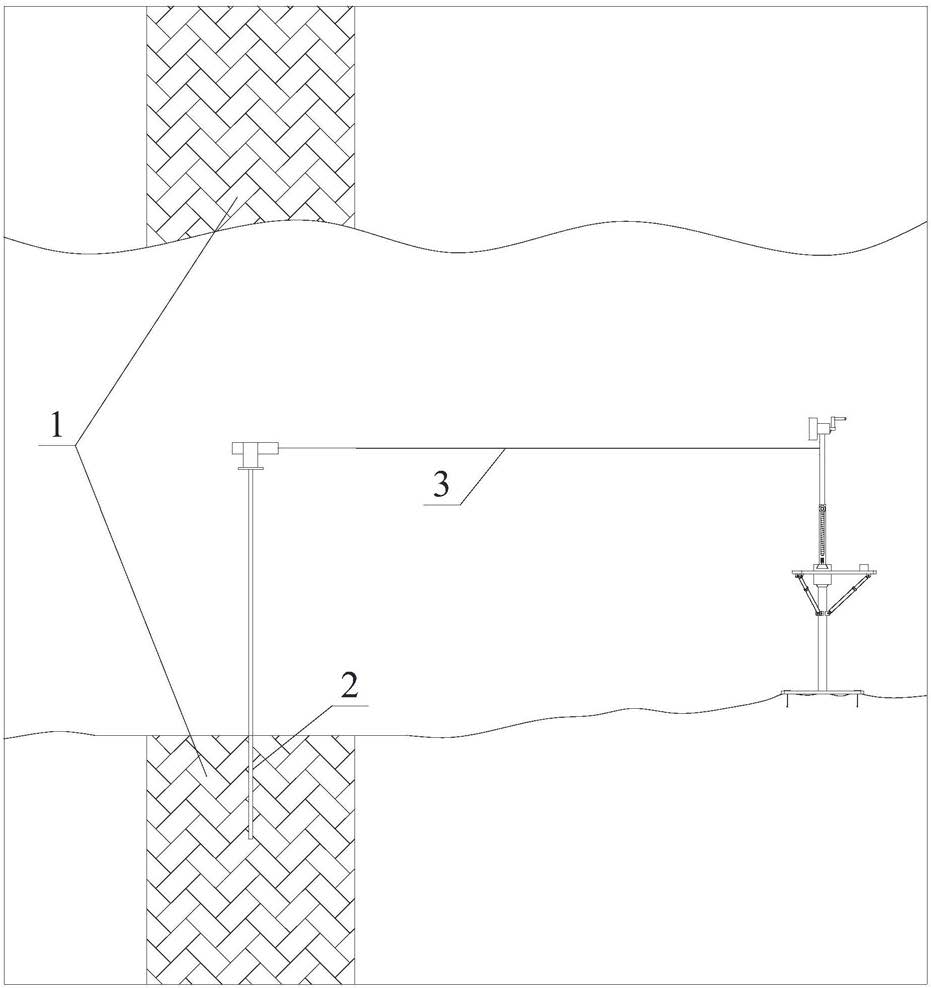

(S2)在采动影响区外，针对巷道围岩实施小范围强力支护，在强力支护区内组装辅助定位装置；

(S3)在第一处断面监测点组装测量支架和调平基座；

(S4)调节观察靶(12)高度，沿槽道(30)调整测量支架水平位置，使辅助定位装置的激光定向仪(4)投射的激光射线(3)命中观察靶(12)中心；

(S5)利用激光测距仪(6)在竖直平面内旋转测距，并记录观测数据，然后移动测量支架和调平基座到下一个断面监测点；

(S6)重复步骤(S4)和(S5),直到完成所有断面监测点的观测；

(S7)根据断面监测点的位置关系和记录的观测数据，利用软件绘制巷道围岩三维形态图，确定巷道围岩的整体变形特征。
