专利号: 2016102197297
申请人: 山东理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-10-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

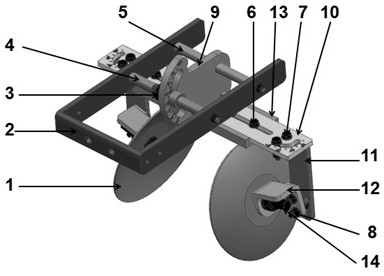

1.一种多向旋转调节圆盘覆土器,包括挂接装置、锁定装置、调整装置和圆盘(1),其中挂接装置包括挂接架(2)、固定杆(5)和凸台螺纹固定杆(4),锁定装置包括深度锁定螺母(3)、宽度锁定螺栓(6)、张角锁定螺栓(7)和倾角锁定螺栓(8),其特征在于:调整装置包括深度调节盘(9)、宽度调节板(10)、张角调节板(11)和倾角调节板(12);深度调节盘(9)通过固定杆(5)和凸台螺纹固定杆(4)连接到挂接架(2)上,固定杆(5)和凸台螺纹固定杆(4)通过两端螺母固定到挂接架(2)上;深度调节盘(9)一端有圆孔和另一端有弧形槽,深度调节盘(9)有圆孔一端绕固定杆(5)为中心旋转,有弧形槽一端沿凸台螺纹固定杆(4)在弧形槽内摆动,带动圆盘上下调整覆土深度,通过深度锁定螺母(3)拧紧而固定深度调节盘(9);深度调节盘(9)下端与宽度调节母板(13)焊接在一起,通过宽度调节板(10)在宽度调节母板(13)槽内滑动,调节覆土宽度,宽度锁定螺栓(6)拧紧锁定宽度调节板(10)在宽度调节母板(13)内的位置;张角调节板(11)通过张角锁定螺栓(7)连接在宽度调节板(10)外端,旋转张角调节板(11)在宽度调节板(10)外端弧形槽内转动来调节覆土器张角;倾角调节板(12)通过倾角锁定螺栓(8)连接在张角调节板(11)下端,旋转倾角调节板(12)在张角调节板(11)弧形槽转动来调节覆土器倾角;圆盘(1)通过圆盘固定螺栓(14)固定在倾角调节板(12)上。
