专利号: 2016102264465
申请人: 衡阳师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 核物理;核工程
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

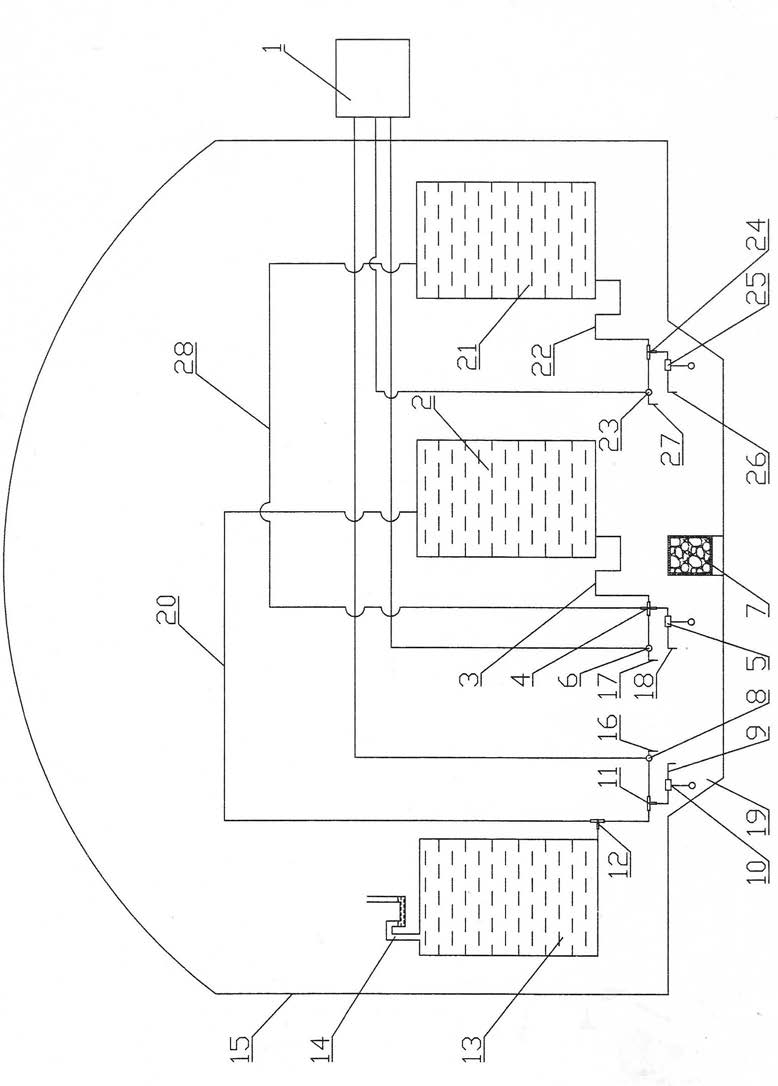

1.减少核电站极端事故时放射性核素排放的装置,包括预置在安全壳地坑内装有耐高温无机吸附材料的吸附箱、预置在安全壳内的装有不同配方溶液的第一水箱、第二水箱、第一电磁阀、第二电磁阀、第一浮子阀、第二浮子阀及安装在核电站安全壳外部的远程控制器;

所述的吸附箱由箱体和装在箱体内的耐高温无机吸附材料组成,箱体为方形容器,在箱体的四壁上设有复数个通孔;

所述的耐高温无机吸附材料为沸石、或者是钛硅酸钠、或者是活性炭;

所述的第一水箱上设有水封,水封的作用是使第一水箱内的溶液与空气隔离;

第一水箱底部的出水管和第一三通的进水口连接,第一三通的一个出水口通过管道连接到第二水箱的上部,并与第二水箱相通,第一三通的另一个出水口通过管道与第二三通的进水口连接,第二三通的一个出水口通过管道连接到第一电磁阀的进水口,第一电磁阀的出水口与第一出水管连接,第一电磁阀通过导线与远程控制器连接,第二三通的另一个出水口通过管道与第一浮子阀的进水口连接,第一浮子阀的出水口与第二出水管连接;

第二水箱底部的出水管通过第一下弯头和第一四通的进水口连接,第一四通的第一出水口通过管道连接到第二电磁阀的进水口,第二电磁阀的出水口与第三出水管连接,第二电磁阀通过导线与远程控制器连接,第一四通的第二出水口通过管道连接到第二浮子阀的进水口,第二浮子阀的出水口与第四出水管连接;

其特征是:在安全壳内还设有第三水箱、第三电磁阀及第三浮子阀,第一四通的第三出水口通过管道连接到第三水箱的上部,并与第三水箱相通,第三水箱底部的出水管通过第二下弯头和第三三通的进水口连接,第三三通的一个出水口通过管道连接到第三电磁阀的进水口,第三电磁阀的出水口与第五出水管连接,第三电磁阀通过导线与远程控制器连接,第三三通的另一个出水口通过管道连接到第三浮子阀的进水口,第三浮子阀的出水口与第六出水管连接。

2.如权利要求1所述的减少核电站极端事故时放射性核素排放的装置,其特征是:第一水箱内的溶液成分为锶离子、碘离子及亚碲酸根,或者是锶离子、碘离子、亚碲酸根及硼酸,成分以质量%计,具体有:锶离子0.5%-5%、碘离子0.1%-2%、亚碲酸根0.1%-2%、硼酸1%-4%,其余为水;

当第一水箱内的溶液成分为锶离子、碘离子、亚碲酸根及硼酸时,在第一水箱内添加碱性溶液氢氧化钠或氢氧化锂,用于调节溶液PH 值到中性;

第二水箱内的溶液成分为银离子,或者是银离子及硼酸,成分以质量%计,具体有:银离子0.1%-4%、硼酸1%-4%,其余为水;

当第二水箱内的溶液成分为银离子及硼酸时,在第二水箱内添加碱性溶液氢氧化钠或氢氧化锂,用于调节溶液PH 值到中性;

第三水箱内的溶液成分为硫酸根,或者是硫酸根及硼酸,成分以质量%计,具体有:硫酸根0.5%-5%、硼酸1%-4%,其余为水;

当第三水箱内的溶液成分为硫酸根及硼酸时,在第三水箱内添加碱性溶液氢氧化钠或氢氧化锂,用于调节溶液PH 值到中性。

3.如权利要求2所述的减少核电站极端事故时放射性核素排放的装置,其特征是:第二水箱内的溶液与第三水箱内的溶液能够互换。

4.减少核电站极端事故时放射性核素排放的装置,包括预置在安全壳地坑内装有耐高温无机吸附材料的吸附箱、预置在安全壳内的第一浮子阀、第二浮子阀及预置在安全壳外部的装有不同配方溶液的第一水箱、第二水箱、远程控制器、第一电磁阀、第二电磁阀;

所述的吸附箱由箱体和装在箱体内的耐高温无机吸附材料组成,箱体为方形容器,在箱体的四壁上设有复数个通孔;

所述的耐高温无机吸附材料为沸石、或者是钛硅酸钠、或者是活性炭;

所述的第一水箱上设有水封,水封的作用是使第一水箱内的溶液与空气隔离;

第一水箱底部的出水管和第二四通的进水口连接,第二四通的第一出水口通过管道连接到第二水箱的上部,并与第二水箱相通,第二四通的第二出水口通过管道连接到第一电磁阀的进水口,第一电磁阀的出水口与伸入到安全壳内的第一出水管连接,第一电磁阀通过导线与远程控制器连接,第二四通的第三出水口通过管道与第二三通的进水口相连,第二三通的一个出水口通过伸入到安全壳内的管道与第一浮子阀的进水口连接,第一浮子阀的出水口与第二出水管连接,第二三通的另一个出水口与通过管道第一手动阀的进水口连接,第一手动阀的出水口与伸入到安全壳内第七出水管连接;

第二水箱底部的出水管通过下弯头和第一四通的进水口连接,第一四通的第一出水口通过管道连接到第二电磁阀的进水口,第二电磁阀的出水口与伸入到安全壳内的第三出水管连接,第二电磁阀通过导线与远程控制器连接,第一四通的第二出水口通过管道连接到第四三通的进水口,第四三通的一个出水口通过伸入到安全壳内的管道连接到第二浮子阀的进水口,第二浮子阀的出水口与第四出水管连接,第四三通的另一个出水口通过管道连接到第二手动阀的进水口,第二手动阀的出水口与伸入到安全壳内的第八出水管连接;

其特征是:在安全壳内还设有第三浮子阀,在安全壳外部还设有第三水箱及第三电磁阀,第一四通的第三出水口通过管道连接到第三水箱的上部,并与第三水箱相通,第三水箱底部的出水管通过下弯头和第三三通的进水口连接,第三三通的一个出水口通过管道连接到第三电磁阀的进水口,第三电磁阀的出水口与伸入到安全壳内的第五出水管连接,第三电磁阀通过导线与远程控制器连接,第三三通的另一个出水口通过管道与第五三通的进水口连接,第五三通的一个出水口通过伸入到安全壳内的管道连接到第三浮子阀的进水口,第三浮子阀出水口与第六出水管连接,第五三通的另一个出水口通过管道连接到第三手动阀的进水口,第三手动阀的出水口与伸入到安全壳内的第九出水管连接。

5.如权利要求4所述的减少核电站极端事故时放射性核素排放的装置,其特征是:第一水箱内的溶液成分为锶离子、碘离子及亚碲酸根,或者是锶离子、碘离子、亚碲酸根及硼酸,成分以质量%计,具体有:锶离子0.5%-5%、碘离子0.1%-2%、亚碲酸根0.1%-2%、硼酸1%-4%,其余为水;

当第一水箱内的溶液成分为锶离子、碘离子、亚碲酸根及硼酸时,在第一水箱内添加碱性溶液氢氧化钠或氢氧化锂,用于调节溶液PH 值到中性;

第二水箱内的溶液成分为银离子,或者是银离子及硼酸,成分以质量%计,具体有:银离子0.1%-4%、硼酸1%-4%,其余为水;

当第二水箱内的溶液成分为银离子及硼酸时,在第二水箱内添加碱性溶液氢氧化钠或氢氧化锂,用于调节溶液PH 值到中性;

第三水箱内的溶液成分为硫酸根,或者是硫酸根及硼酸,成分以质量%计,具体有:硫酸根0.5%-5%、硼酸1%-4%,其余为水;

当第三水箱内的溶液成分为硫酸根及硼酸时,在第三水箱内添加碱性溶液氢氧化钠或氢氧化锂,用于调节溶液PH 值到中性。

6.如权利要求5所述的减少核电站极端事故时放射性核素排放的装置,其特征是:第二水箱内的溶液与第三水箱内的溶液能够互换。
