专利号: 2016102285955
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-07-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

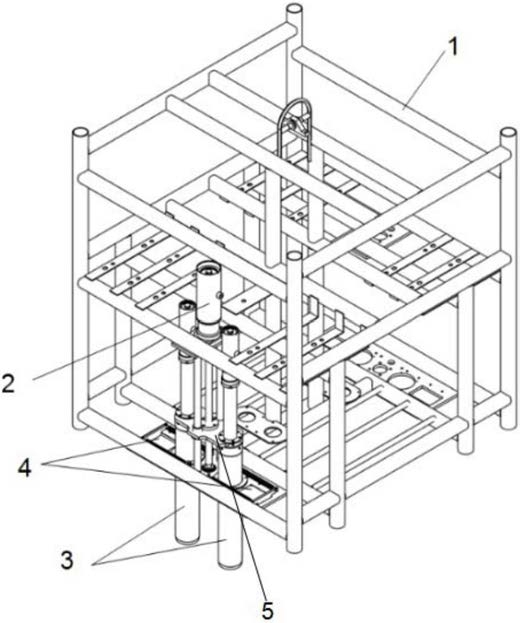

1.一种深海沉积物原位培植及密封采样机构,由外框架(1)、推动机构(2)、采样培养机构(3)、弹簧挡板(4)组成,其特征在于:推动机构(2)、采样培养机构(3)、弹簧挡板(4)固定在外框架(1)上,设备上固定有抗压浮体材料和负重块;

所述的推动机构(2)由第一电机筒(2.1)、定位连接板(2.2)、导向管(2.3)、丝杆(2.4)、底座(2.5)、梯形螺母(2.6)组成;第一电机筒(2.1)内有步进电机,通过O型圈进行密封;电机转轴伸出,通过联轴器与丝杆(2.4)相连;丝杆(2.4)下部连接底座(2.5);电机筒下部固接定位连接板(2.2);定位连接板(2.2)中间固定设有梯型螺母(2.6),该梯形螺母(2.6)与丝杆(2.4)螺纹配合;定位连接板(2.2)两端开有导向孔,导向管(2.3)通过插入定位连接板(2.2)边缘导向孔起到导向及防止梯形螺母(2.6)同丝杆(2.4)一起运动的作用,保证梯型螺母(2.6)和定位连接板(2.2)与丝杆(2.4)可发生相对运动;

所述的采样培养机构(3)由第二电机筒(3.1)、轴壳(3.2)、螺杆(3.3)、导杆(3.4)、丝母(3.5)、导管(3.6)、连接密封头(3.7)、采样筒(3.8)、滴管(3.9)、营养液输入管(3.10)组成;

第二电机筒(3.1)内密封有步进电机,电机轴通过联轴器与螺杆(3.3)相连;丝母(3.5)上部与螺杆(3.3)螺纹配合;导管(3.6)套在螺杆(3.3)上,且与丝母(3.5)下部螺纹配合;丝母(3.5)两侧开有圆孔,导杆(3.4)穿过该孔,固定丝母(3.5)以使其只能进行垂直方向上的运动;螺杆(3.3)、导杆(3.4)、丝母(3.5)、导管(3.6)均位于轴壳(3.2)内以进行密封;轴壳(3.2)下部与采样筒(3.8)进行固接;导管(3.6)下部设有连接密封头(3.7),该连接密封头(3.7)下部与滴管(3.9)上部固接,滴管(3.9)下部接营养液输入管(3.10);所述的第二电机筒(3.1)与采样筒(3.8)通过连接板(5)固定连接。

2.根据权利要求1所述的一种深海沉积物原位培植及密封采样机构,其特征在于:所述的连接密封头(3.7)上装有O型密封圈,连接密封头(3.7)可随导管(3.6)运动实现对采样筒(3.8)上盖的封堵和开放;当采样培养机构(3)进行采样时电机带动螺杆(3.3)转动,因丝母(3.5)被导杆(3.4)固定,使得丝母(3.5)无法随螺杆(3.3)同时转动,因而随着螺杆(3.3)的转动,丝母(3.5)向下运动,进而推动与丝母(3.5)相连接的导管(3.6)向下运动,进而使得与导管(3.6)固接的连接密封头(3.7)向下运动,使得采样筒(3.8)顶盖处不再处于密封状态。

3.根据权利要求1所述的一种深海沉积物原位培植及密封采样机构,其特征在于:所述的弹簧挡板(4)由弹簧(4.1)、立板(4.2)、底板(4.3)、基座(4.4)组成,其中每个立板(4.2)顶部两端各有一弧形钩,每个钩子勾住一个弹簧(4.1);基座(4.4)分为上下两块,焊接在外框架(1)上,中间留有可使底板插入的空隙,用于在弹簧(4.1)松紧不同状态时限定底板的移动;在弹簧(4.1)处于拉紧状态时,底板(4.3)抵在采样筒(3.8)筒壁上;在弹簧(4.1)处于松弛状态时,底板(4.3)置于采样筒(3.8)下端,用于封闭采样筒(3.8)下端口。

4.根据权利要求1所述的一种深海沉积物原位培植及密封采样机构,其特征在于:所述的外框架(1)为耐压的钛合金材料构成。
