专利号: 2016102286074
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

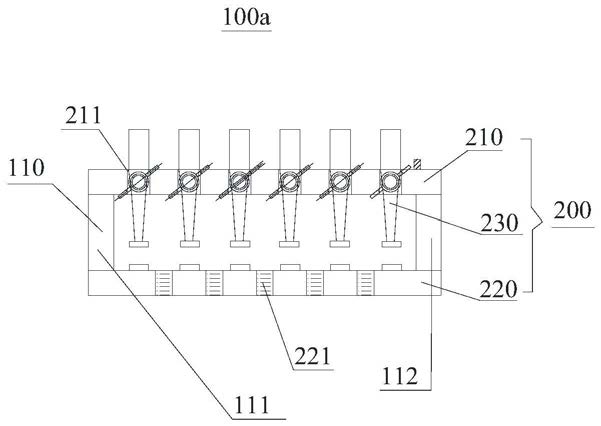

1.一种陶瓷电容器的耐压测试系统,其特征在于,所述测试系统包括第一支撑板、第二支撑板以及多组测试组件,所述第一支撑板与所述第二支撑板相对间隔设置,每组所述测试组件包括夹持件,所述夹持件包括导电柱和导电片,所述导电柱设置于所述第一支撑板并用于与外界供电装置的第一电极电连接,所述导电片设置于所述第二支撑板并用于与外界供电装置的与所述第一电极极性相反的第二电极电连接,所述导电片和所述导电柱之间形成用于夹持所述陶瓷电容器的夹持部。

2.根据权利要求1所述的陶瓷电容器的耐压测试系统,其特征在于,每个所述导电柱包括柱状部和与所述柱状部连接的连接管,所述第一支撑板设置有多个贯穿所述第一支撑板的通孔,所述柱状部设置于所述通孔内并用于与所述第一电极电连接,所述连接管的远离所述柱状部的一端设置夹持片,所述夹持片与所述导电片形成所述夹持部。

3.根据权利要求2所述的陶瓷电容器的耐压测试系统,其特征在于,所述夹持片的远离所述第一支撑板的一端的端面与所述导电片的远离所述第二支撑板的一端的端面均为光滑的面。

4.根据权利要求2所述的陶瓷电容器的耐压测试系统,其特征在于,所述夹持片在水平面的投影与所述导电片在水平面的投影重合。

5.根据权利要求2所述的陶瓷电容器的耐压测试系统,其特征在于,每组测试组件还包括弹簧,所述连接管具有中空的容腔,所述柱状部开设有滑槽,所述连接管滑动设置于所述滑槽内,所述弹簧设置于所述容腔内,所述弹簧的两端分别与所述柱状部和所述夹持片抵靠。

6.根据权利要求2所述的陶瓷电容器的耐压测试系统,其特征在于,每组测试组件还包括固定件,所述柱状部滑动设置于所述通孔内并由所述固定件固定于所述第一支撑板。

7.根据权利要求2所述的陶瓷电容器的耐压测试系统,其特征在于,所述第一支撑板由导体制成,所述测试系统的所述第一支撑板均设置有用于与所述第一电极连接的第一接线柱,所述第一接线柱与所述第一支撑板电连接,所述第一支撑板与所述导电柱电连接。

8.根据权利要求2所述的陶瓷电容器的耐压测试系统,其特征在于,每个所述测试组件的所述导电片均电连接有用于与所述第二电极电连接的第二接线柱,相邻的所述第二接线柱之间设置有绝缘部。

9.一种陶瓷电容器的耐压测试装置,其特征在于,所述测试装置包括第一绝缘板、第二绝缘板、绝缘支柱以及至少一组如权利要求1~8所述的测试系统,每组所述测试系统的所述第一支撑板均设置于所述第一绝缘板,每组所述测试系统的所述第二支撑板均设置于所述第二绝缘板,所述绝缘支柱设置于所述第一绝缘板和第二绝缘板之间并用于支撑所述第一绝缘板和所述第二绝缘板。

10.根据权利要求9所述的陶瓷电容器的耐压测试装置,其特征在于,所述测试装置还包括供电装置,每组所述测试系统的每组所述测试组件的每个所述第二接线柱并联的与所述供电装置的第二电极电连接。
