专利号: 2016102302077
申请人: 利辛县风雅颂机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

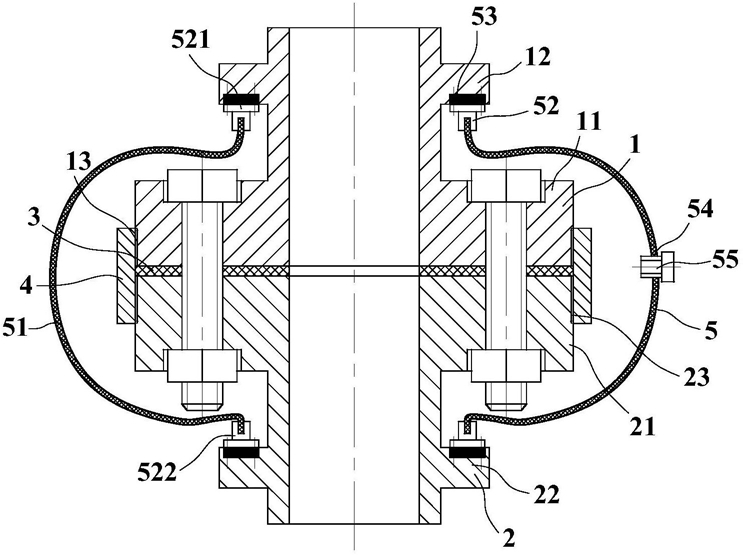

1.一种真空保护式法兰连接件的工作方法,其特征在于:该法兰连接件包括上法兰(1)、下法兰(2)、密封圈(3)、连接块(4)和防护装置(5);所述的上法兰(1)设置有环形的一号上凸缘(11)和二号上凸缘(12);所述的一号上凸缘(11)设置有六个螺栓通孔,所述的一号上凸缘(11)外围设置有一号外螺纹(13);所述的二号上凸缘(12)位于一号上凸缘(11)上方;所述的下法兰(2)设置有环形的一号下凸缘(21)和二号下凸缘(22);所述的一号下凸缘(21)设置有六个螺栓通孔,所述的一号下凸缘(21)外围设置有二号外螺纹(23);所述的二号下凸缘(22)位于一号下凸缘(21)下方;所述的上法兰(1)与下法兰(2)通过六根螺栓相连接,且上法兰(1)与下法兰(2)之间安装有密封圈(3),所述的密封圈(3)为橡胶材质;所述的连接块(4)为环形,所述的连接块(4)内壁设置有内螺纹,所述的内螺纹可分别与一号外螺纹(13)和二号外螺纹(23)相啮合;所述的防护装置(5)包括防护罩(51)、位于防护罩(51)上下两端的环形弹性橡胶座(52)、以及密封垫(53);所述的防护罩(51)为橡胶材质,防护罩(51)为空心回转体,所述的防护罩(51)侧面设置有吸气口(54),吸气口(54)处安装有气塞(55);所述的橡胶座(52)包括上座(521)和下座(522),所述的上座(521)与防护罩(51)上端相固连,所述的下座(522)与防护罩(51)下端相固连;所述的上座(521)可拆卸的螺栓连接在二号上凸缘(12)上,所述的下座(522)可拆卸的螺栓连接在二号下凸缘(22)上;所述的上座(521)与二号上凸缘(12)之间以及下座(522)与二号下凸缘(22)之间均安装有密封垫(53);

其具体工作方法如下:工作时,可先将连接块(4)与下法兰(2)螺纹连接,再将上法兰(1)与连接块(4)螺纹连接,并且上法兰(1)与下法兰(2)螺栓连接,密封圈(3)位于上法兰(1)与下法兰(2)之间,这样的设计使得上法兰(1)与下法兰(2)之间连接更加紧固;在上法兰(1)与下法兰(2)未连接之前,可通过上座(521)将防护罩(51)上端固定在上法兰(1)上,当上法兰(1)与下法兰(2)连接好之后,则通过下座(522)将防护罩(51)下端固定在下法兰(2)上,从而防护罩(51)能够很好的保护法兰连接件,同时,可通过吸气口(54)将防护罩(51)与法兰连接件之间的空腔内的空气吸出,使得防护罩(51)内近似为真空环境,从而减缓法兰连接件的电化学污染。
