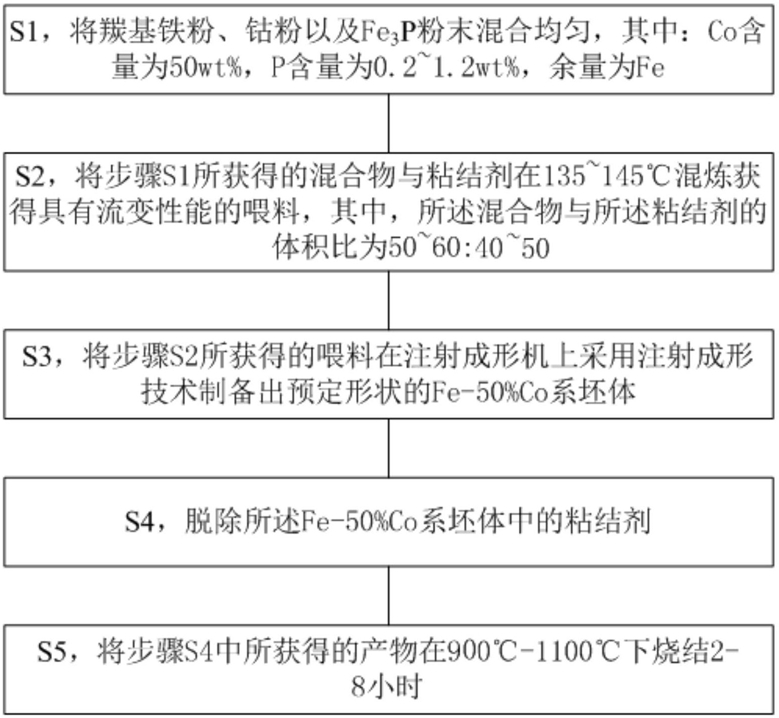

1.一种采用粉末冶金工艺制备Fe-50％Co系软磁合金的方法，包括以下步骤：S1，将羰基铁粉、钴粉以及Fe3P粉末混合均匀，其中：Co含量为50wt％，P含量为0.2～

1.2wt％，余量为Fe；

S2，将步骤S1所获得的混合物与粘结剂在135～145℃混炼获得具有流变性能的喂料，其中，所述混合物与所述粘结剂的体积比为50～60:50～40；

S3，将步骤S2所获得的喂料在注射成形机上采用注射成形技术制备出预定形状的Fe-

50％Co系坯体；

S4，脱除所述Fe-50％Co系坯体中的粘结剂；

S5，将步骤S4中所获得的产物在980-1050℃下烧结2-8小时。

2.根据权利要求1所述的方法，其特征在于，在步骤S1中，采用高能球磨机将所述羰基铁粉、所述钴粉以及所述Fe3P粉末混合均匀，其中，处理时间为2～10小时，球料比3～7：1。

3.根据权利要求1所述的方法，其特征在于，P含量为0.8～1.0wt％。

4.根据权利要求1所述的方法，其特征在于，所述粘结剂包括石蜡、高密度聚乙烯、聚丙烯、聚苯乙烯、硬脂酸。

5.根据权利要求4所述的方法，其特征在于，所述石蜡、所述高密度聚乙烯、所述聚丙烯、所述聚苯乙烯、所述硬脂酸的比例为：60wt％：15wt％：10wt％：10wt％：5wt％。

6.根据权利要求1所述的方法，其特征在于，在步骤S3中，注射温度为165℃，注射压力分别为注射一段105MPa，注射二段98MPa，注射三段92MPa，注射速度80-85mm/s。

7.根据权利要求1所述的方法，其特征在于，在步骤S4中，所述脱除Fe-50％Co系坯体中的粘结剂的步骤包括：S41，采用溶剂脱脂的方法脱除所述Fe-50％Co系坯体中的部分粘结剂；以及S42，采用热脱脂工艺将所述Fe-50％Co系坯体中的粘结剂完全脱除，其中，所述热脱脂工艺为从室温加热至700℃，升温速率为1℃/min～10℃/min。

8.根据权利要求1所述的方法，其特征在于，在步骤S2中，将步骤S1所获得的混合物与粘结剂在140℃混炼3小时，所述混合物与所述粘结剂的体积比为55:45。

9.一种Fe-50％Co系软磁合金，所述Fe-50％Co系软磁合金通过权利要求1-8任一项所述的方法获得，其中，所述Fe-50％Co系软磁合金中Co含量为50wt％，P含量为0.2-1.2wt％，余量为Fe。

10.如权利要求9所述的Fe-50％Co系软磁合金，其特征在于，所述Fe-50％Co系软磁合金的致密度为98％，Bs大于2.3T。
