专利号: 201610234943X
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

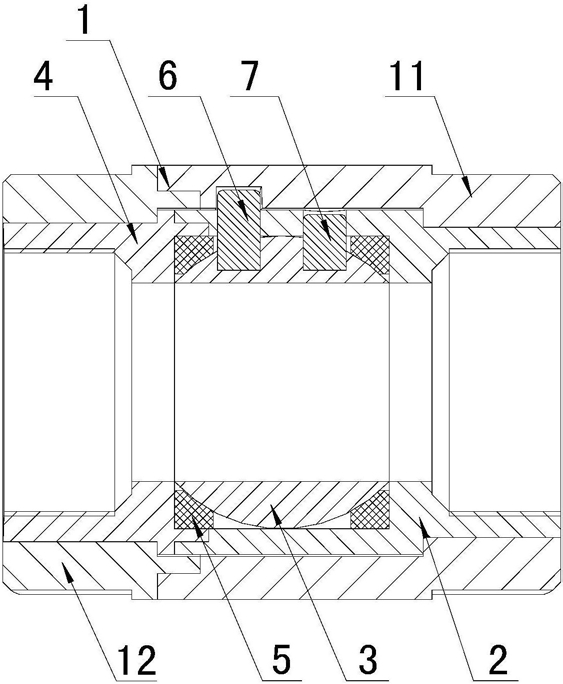

1.一种圆柱凸轮凹槽无柄旋转阀门,包括阀套、阀体、阀芯和阀盖,所述的阀体和阀盖同轴装在所述的阀套内,所述的阀体端部与所述的阀盖密封配合,所述阀体的进液口和阀体出液口之间设有流体通孔;所述的阀芯通过两密封圈同轴封装在阀体的流体通孔内,所述阀芯具有水平的通孔,阀芯处于开启状态时,阀芯通孔与流体通孔贯通,其特征在于:所述的阀体的侧壁设有用于插入受力阀杆的第一弧形导向槽和用于插入导向阀杆的第二弧形导向槽,所述的第一弧形导向槽和所述的第二弧形导向槽均与所述的阀体轴线垂直,并且所述的第一弧形导向槽与处于同一横切面上的所述第二弧形导向槽对称排布在同一基圆上;所述的受力阀杆的底部插入所述阀芯的第一安装孔内,所述的受力阀杆的上部贯穿所述阀体的第一弧形导向槽后卡入所述阀套的圆柱凸轮凹槽内;所述的导向阀杆的底部插入所述阀芯的第二安装孔内,所述导向阀杆的上部卡入所述阀体的第二弧形导向槽内;受力阀杆和导向阀杆在圆柱凸轮凹槽第一弧形导向槽以及第二弧形导向槽的约束下带动阀芯法向旋转。

2.如权利要求1所述的一种圆柱凸轮凹槽无柄旋转阀门,其特征在于:所述的阀芯为球芯。

3.如权利要求2所述的一种圆柱凸轮凹槽无柄旋转阀门,其特征在于:所述的阀套包括第一阀套和第二阀套,并且第一阀套的端部和第二阀套的端部配合;所述的阀体安装在所述的第一阀套内,所述的阀盖安装在所述的第二阀套内,所述的第一阀套的内壁设有圆柱凸轮凹槽,并且所述的圆柱凸轮凹槽对应的阀芯圆心角即为第一弧形导向槽对应的阀芯圆心角。

4.如权利要求3所述的一种圆柱凸轮凹槽无柄旋转阀门,其特征在于:所述的受力阀杆与所述的第一弧形导向槽间隙配合,所述的导向阀杆与所述的第二弧形导向槽间隙配合,所述的受力阀杆的中心轴所在的竖平面与所述的圆柱凸轮凹槽中心轴所在的竖平面的夹角为锐角。

5.如权利要求4所述的一种圆柱凸轮凹槽无柄旋转阀门,其特征在于:所述的第一阀套的端部设有第一凹槽,所述的第二阀套的端部设有与第一阀套的第一凹槽匹配的第一凸起,所述的第二阀套的第一凸起卡入所述的第一阀套的第一凹槽内,实现第一阀套和第二阀套的同步运动。

6.如权利要求5所述的一种圆柱凸轮凹槽无柄旋转阀门,其特征在于:所述的阀体端部设有第二凹槽,所述的阀盖的内端面设有与第二凹槽匹配的第二凸起,所述的阀盖的第二凸起卡入所述的阀体的第二凹槽内,实现阀体与阀盖的同步运动。
