专利号: 2016102360208
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

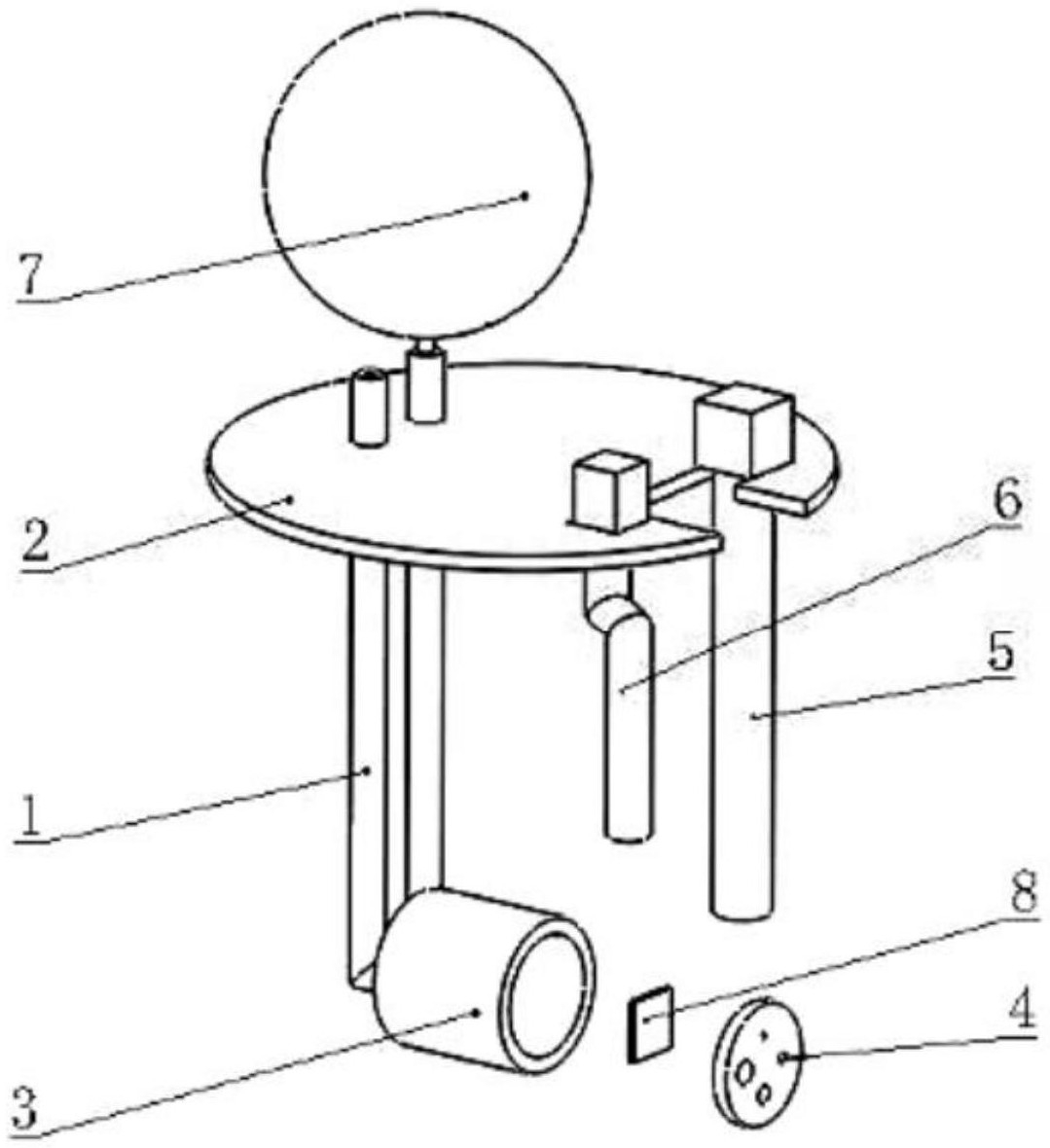

1.一种实现多尺寸试样快速测量的电化学腐蚀实验装置,其特征是:包括开口反应器和反应器盖,所述反应器盖顶面的一侧垂直设有第一玻璃管和第二玻璃管,所述第一玻璃管和第二玻璃管的下端分别与玻璃罩的一端连通,所述玻璃罩的另一端设有密封盖,所述第一玻璃管的顶端设有密封塞,所述第一玻璃管内设有金属丝且金属丝穿过密封塞向外伸出,所述第二玻璃管的顶端连接有气囊,气囊和第二玻璃管之间设有阀门,气囊通过气筒或者手球供气;所述反应器盖顶面的另一侧垂直设有两个电极,所述电极为参比电极和对电极;

所述第一玻璃管和第二玻璃管的底端设有直角折弯;所述直角折弯朝向电极;

所述密封盖上设有若干小孔;所述小孔为圆形或者多边形;所述玻璃罩的内表面和密封盖的圆周面均经过磨砂处理;

所述反应器盖上设有卡合电极的固定孔。

2.如权利要求1所述的一种实现多尺寸试样快速测量的电化学腐蚀实验装置,其特征是:所述小孔的面积范围在0.5cm2~1.5cm2之间。

3.如权利要求1所述的一种实现多尺寸试样快速测量的电化学腐蚀实验装置,其特征是:所述小孔的面积为0.5cm2、0.8cm2、1.0cm2和1.2cm2。

4.使用如权利要求1-3所述的任意一种实现多尺寸试样快速测量的电化学腐蚀实验装置的实验方法,其特征是,包括以下步骤:(1)检查实验装置各部件的完整性和清洁性,确保实验装置无损坏;

(2)根据实验需求将试样贴合在密封盖选定面积的小孔上,并将其他面积的小孔封堵,将试样与第一玻璃管内的金属丝连接,将密封盖扣紧在玻璃罩上;

(3)将反应器盖扣在开口反应器上,使试样和电极浸没在实验溶液中;

(4)使气囊中的气体通过第二玻璃管进入玻璃罩;

(5)将第一玻璃管内的金属丝、参比电极和对电极分别与电化学工作站连接;

(6)开启电化学工作站进行腐蚀试验;

(7)试验完成后,关闭电化学工作站,将反应器盖拿开,使试样和电极脱离实验溶液,并将气囊中的气体放出;

(8)取下试样,以备后续使用;

(9)重复(1)~(8)进行下一组实验。
