1.一种同时检测抗坏血酸、多巴胺、尿酸、色氨酸和亚硝酸根的方法，其特征在于：通过由工作电极、参比电极、对电极三个电极构成的电化学传感器实现，包括以下步骤：(1)以磷酸缓冲溶液作为底液，配置不同pH值的抗坏血酸、多巴胺、尿酸、色氨酸和亚硝酸根五种待测物混合溶液，电化学传感器的三电极连接电化学工作站插入该溶液中，采用差分脉冲伏安法测试，获得具有5个电化学响应特征峰的电压－电流工作曲线，在不同pH值下对比峰电流的大小，找出最大峰电流的pH值；

(2)以磷酸缓冲溶液作为底液，稀释血清并调整pH值，使血清的pH值调整为上步骤中确定的最大峰电流的pH值，抗坏血酸、多巴胺、尿酸、色氨酸和亚硝酸根五种物质的溶液浓度稀释到步骤(1)工作曲线浓度范围内；

(3)三电极插入步骤(2)溶液中，采用差分脉冲伏安法测试，其中峰电流大小与工作曲线比较，获得稀释后血清中5个待测物的浓度，该浓度再乘上稀释倍数即可获得血清中抗坏血酸、多巴胺、尿酸、色氨酸和亚硝酸根五种物质的浓度。

2.根据权利要求书1所述的同时检测抗坏血酸、多巴胺、尿酸、色氨酸和亚硝酸根的方法，其特征在于：工作电极采用石墨烯/钽电极或石墨烯/掺硼金刚石膜电极或石墨烯/钛电极；参比电极采用饱和甘汞电极或Ag/AgCl电极或汞/硫酸亚汞电极；对电极采用铂片电极。

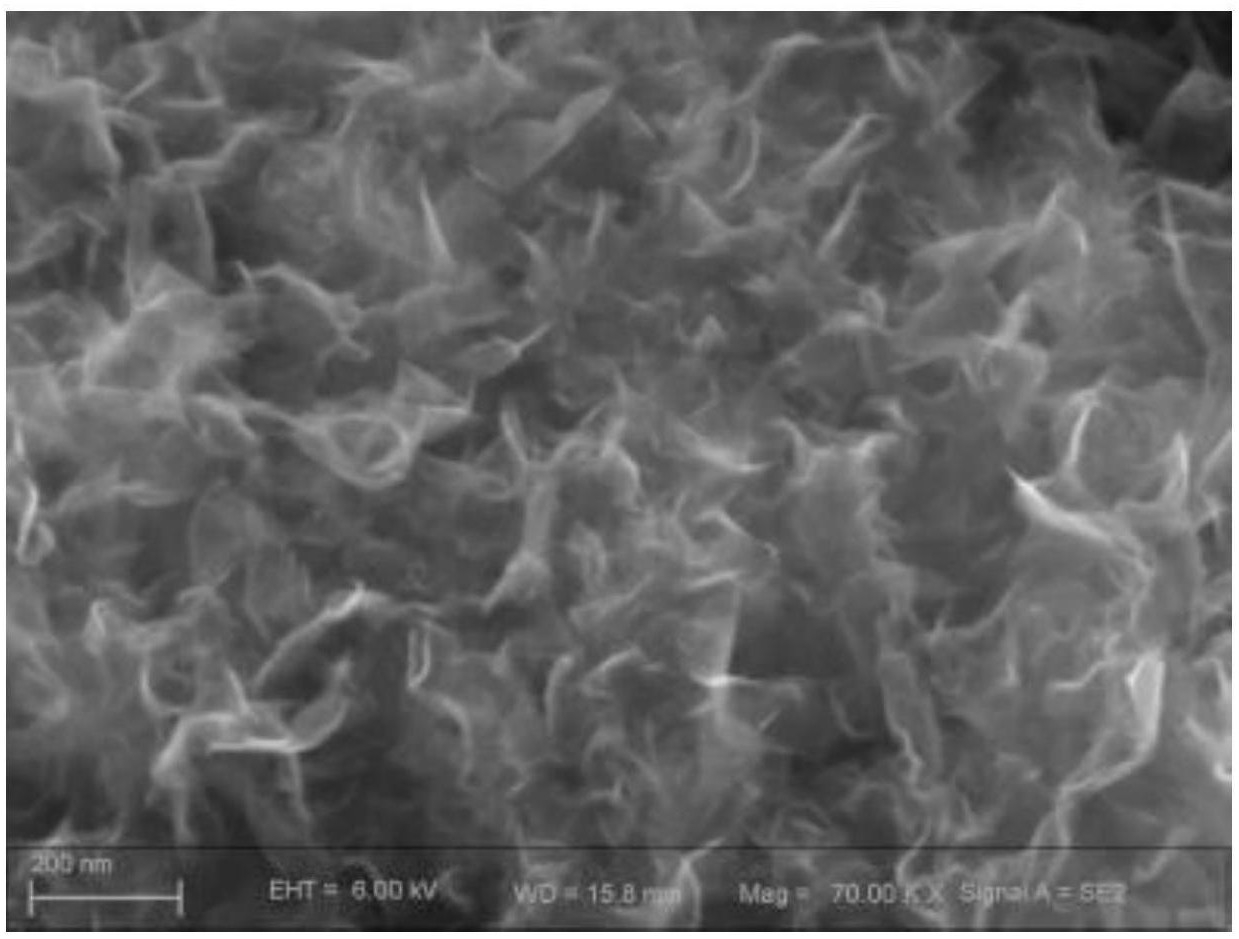

3.根据权利要求书1或2所述的同时检测抗坏血酸、多巴胺、尿酸、色氨酸和亚硝酸根的方法，其特征在于：工作电极采用以下步骤实现：(1)在钽或掺硼金刚石膜或钛的基底上预沉积一层镍颗粒，作为石墨烯生长所需的催化剂；(2)采用直流电弧等离子体喷射化学气相沉积技术制备石墨烯，其中反应压强为100Pa～4000Pa，基底温度为500℃～1200℃，生长时间为0.5min～30min，电弧电压为50V～70V，电弧电流为80A～130A。

4.根据权利要求书1所述的同时检测抗坏血酸、多巴胺、尿酸、色氨酸和亚硝酸根的方法，其特征在于：步骤(1)和(2)中底液pH值为4.0～10.0、浓度为0.1mol/L～0.2mol/L的磷酸缓冲溶液。

5.根据权利要求书1所述的同时检测抗坏血酸、多巴胺、尿酸、色氨酸和亚硝酸根的方法，其特征在于：步骤(1)中抗坏血酸的浓度范围为5～1500μmol/L，多巴胺的浓度范围为

0.25～75μmol/L，尿酸的浓度范围为0.4～120μmol/L，色氨酸的浓度范围为0.25～75μmol/L，亚硝酸根的浓度范围为2～600μmol/L。

6.根据权利要求书1所述的同时检测抗坏血酸、多巴胺、尿酸、色氨酸和亚硝酸根的方法，其特征在于：步骤(1)中差分脉冲伏安法的电位范围设置为-1.0V～1.2V，电位增量设置为0.001V～0.05V，振幅设置为0.01V～0.05V，脉冲宽度设置0.005s～0.25s，脉冲周期设置

0.01s～0.5s。

7.根据权利要求书1所述的同时检测抗坏血酸、多巴胺、尿酸、色氨酸和亚硝酸根的方法，其特征在于：步骤(2)中血清稀释倍数选择1～100倍。
