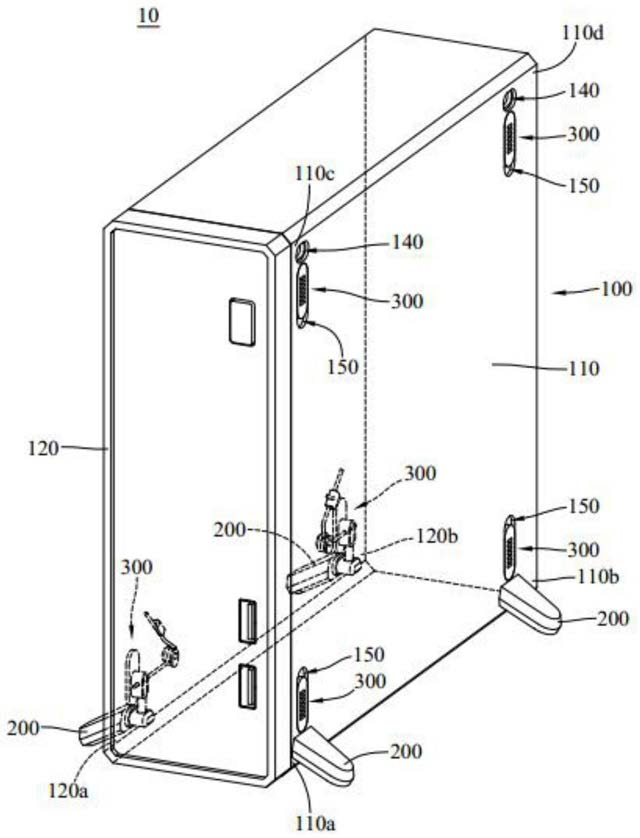

1.一种计算机机壳，其特征在于，包括：

一壳体，具有至少一第一滑槽及至少一插槽；

至少一支撑脚架，具有一卡合部，所述卡合部可选择地插设或脱离于所述插槽；以及至少一快拆组件，包含一活动件及一弹性件，所述活动件包含一推钮部、一滑移部及一卡扣凸部，所述滑移部衔接所述推钮部与所述卡扣凸部，所述推钮部位于所述壳体外侧，所述滑移部可滑移地插设于所述第一滑槽而部分伸入所述壳体内侧，且所述卡扣凸部位于所述壳体内侧，所述弹性件枢设于所述壳体内侧，且所述弹性件的一第一端固设于所述滑移部，以令所述卡扣凸部常态朝所述插槽位移；

其中，当所述卡合部插设于所述插槽时，所述卡扣凸部卡合于所述卡合部而固定所述支撑脚架于所述壳体，当所述卡合部脱离于所述插槽时，推动所述推钮部使所述卡扣凸部远离所述插槽位移，即可拔出所述卡合部而将所述支撑脚架自所述壳体拆离。

2.如权利要求1所述的计算机机壳，其特征在于，所述至少一快拆组件的数量为多个，所述至少一支撑脚架的数量为多个，且所述快拆组件的数量大于所述支撑脚架的数量。

3.如权利要求2所述的计算机机壳，其特征在于，所述机壳包含相对的一底板及一顶板，多个快拆组件分别邻设于所述底板与所述顶板其中一侧，多个支撑脚架可选择地装设于位于所述底板的快拆组件或装设于位于所述顶板与所述底板同侧的快拆组件。

4.如权利要求3所述的计算机机壳，其特征在于，位于所述顶板的角隅部与所述底板的角隅部的快拆组件对称设置。

5.如权利要求1所述的计算机机壳，其特征在于，所述卡扣凸部具有一导斜面，所述卡合部具有一卡槽，所述卡槽与所述卡扣凸部配合，当插设所述支撑脚架于所述插槽时，所述支撑脚架用以推抵所述导斜面，以令所述卡扣凸部远离所述插槽位移，待所述卡扣凸部与所述卡槽重合时，所述卡扣凸部在所述弹性件的压力作用下弹入所述卡槽，以使所述支撑脚架固定于所述壳体。

6.如权利要求1所述的计算机机壳，其特征在于，所述壳体还具有至少一第二滑槽，所述第二滑槽位于所述机壳外侧，且皆未贯穿壳体；且所述第二滑槽的宽度大于所述第一滑槽的宽度，所述第一滑槽位于第二滑槽内；所述第二滑槽与所述推钮部等高。

7.如权利要求1所述的计算机机壳，其特征在于，所述滑移部具有一穿孔，所述弹性件的所述第一端插设于所述穿孔，以令所述第一端抵压所述滑移部，使所述卡扣凸部常态朝所述插槽位移。

8.如权利要求1所述的计算机机壳，其特征在于，所述壳体内侧设置有至少一止挡部，所述弹性件的一第二端抵压于所述止挡部。

9.如权利要求1所述的计算机机壳，其特征在于，所述弹性件为一扭力弹簧，所述支撑脚架具有一支撑部，所述支撑部连接于所述卡合部，且所述支撑部的延伸线与所述卡合部的延伸线非共轴。

10.如权利要求3所述的计算机机壳，其特征在于，所述快拆组件的数量为六个，分别邻设于所述底板的四个角隅部与所述顶板其中一侧的两个角隅部，所述支撑脚架的数量为四个，可选择地装设于位于所述底板四个角隅部的快拆组件或装设于位于所述顶板与所述底板同侧的四个快拆组件。
