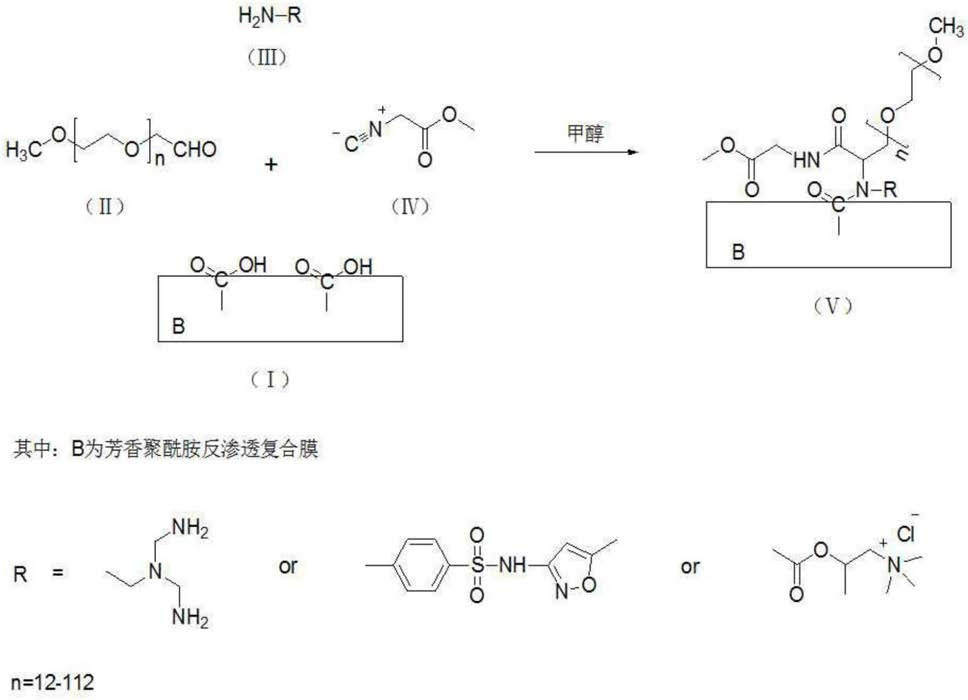

1.一种抗污染抗菌芳香聚酰胺反渗透复合膜，其特征是用(V)所示：其中：B为芳香聚酰胺反渗透复合膜

n＝12-112。

2.根据权利要求1所述的一种抗污染抗菌芳香聚酰胺反渗透复合膜，其特征是所述芳香聚酰胺反渗透复合膜的类型为低压低能耗型、苦咸水淡化型或海水淡化型。

3.一种抗污染抗菌芳香聚酰胺反渗透复合膜的制备方法，其特征是包括如下步骤：(1)将芳香聚酰胺反渗透复合膜依次用异丙醇和去离子水洗涤，避光自然风干；

(2)将步骤(1)处理后的聚酰胺反渗透复合膜浸泡在甲醇中，依次加入端羟基醛化的聚乙二醇单甲醚、带有端氨基的杀菌剂和异氰基乙酸甲酯，在25-60℃下搅拌1-24h；

(3)用去离子水洗涤，得到抗污染抗菌芳香聚酰胺反渗透复合膜。

4.根据权利要求3所述的一种抗污染抗菌芳香聚酰胺反渗透复合膜的制备方法，其特征是所述芳香聚酰胺反渗透复合膜的类型为低压低能耗型、苦咸水淡化型或海水淡化型。

5.根据权利要求3所述的一种抗污染抗菌芳香聚酰胺反渗透复合膜的制备方法，其特征是所述端羟基醛化的聚乙二醇单甲醚、带有端氨基的杀菌剂和异氰基乙酸甲酯为等摩尔。

6.根据权利要求3或5所述的一种抗污染抗菌芳香聚酰胺反渗透复合膜的制备方法，其特征是所述端羟基醛化的聚乙二醇单甲醚的重均分子量为600-5000。

7.根据权利要求3或5所述的一种抗污染抗菌芳香聚酰胺反渗透复合膜的制备方法，其特征是所述带有端氨基的杀菌剂为磺胺甲基恶唑、三-(2-氨乙基)胺或氯贝胆碱。
