1.一种聚酰胺纤维表面巯基化改性的方法，其特征在于，具体按照以下步骤实施：步骤1，聚酰胺纤维表面预处理；

步骤2，聚酰胺纤维表面羟基化处理；

步骤3，聚酰胺纤维表面巯基化处理；

步骤3中，聚酰胺纤维表面巯基化处理过程为：

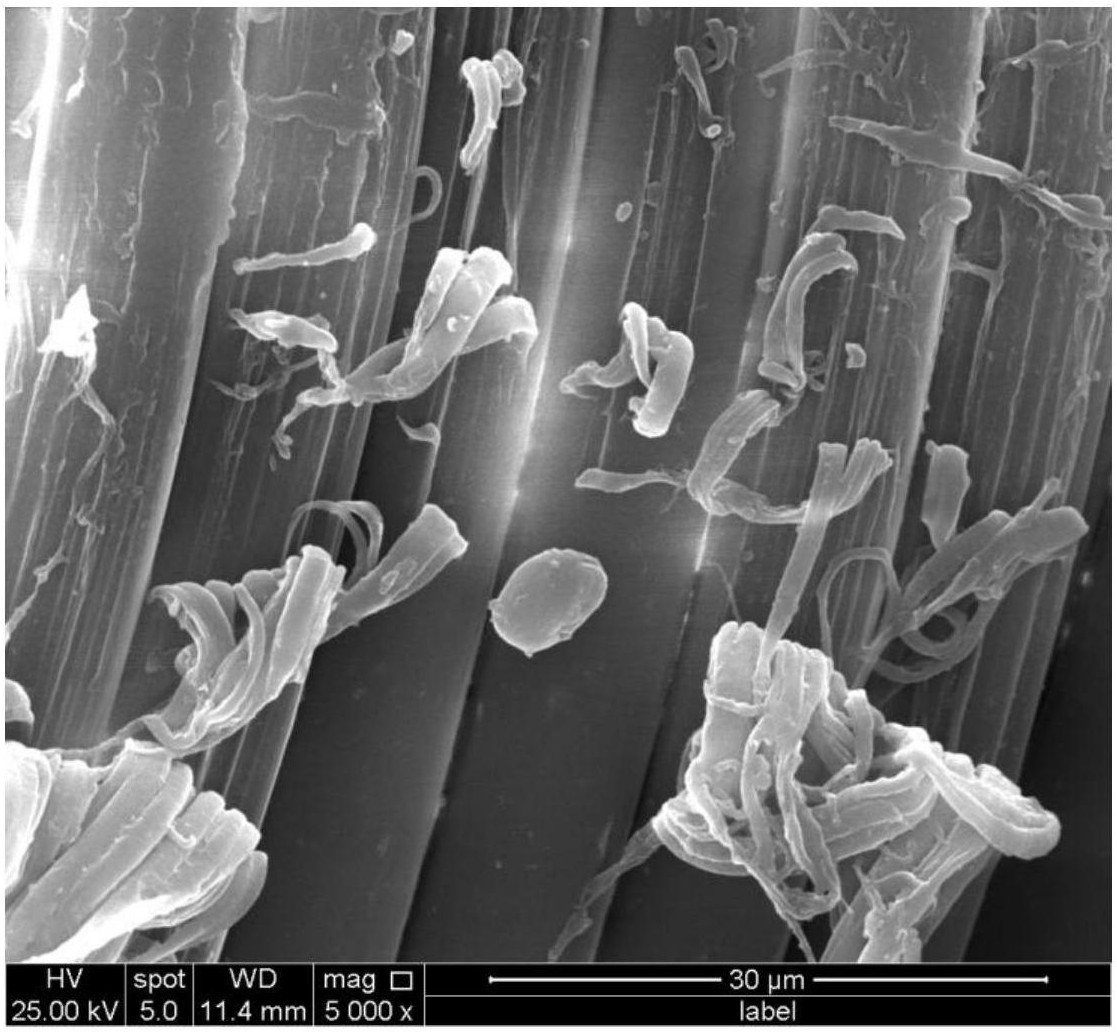

将步骤2羟基化处理后的聚酰胺纤维织物样品放入新鲜的异丙醇中，随后向其中加入一定量的(3-巯基丙基)三甲氧基甲硅烷，向其中充入氮气，密封，在60～80℃下反应12～

15h，随后用新鲜的异丙醇洗3次，在60℃烘箱干燥；

聚酰胺纤维织物与(3-巯基丙基)三甲氧基甲硅烷的质量体积比为1：1.8～4。

2.根据权利要求1所述的一种聚酰胺纤维表面巯基化改性的方法，其特征在于，步骤1中，聚酰胺纤维表面预处理过程为：聚酰胺纤维织物剪成直径为Φ55mm±2mm圆片状样品，将样品放在丙酮中进行超声波清洗30min，随后在质量浓度为10％的氢氧化钠溶液中浸泡1h后，取出，用清水冲洗3～5次，晾干。

3.根据权利要求1所述的一种聚酰胺纤维表面巯基化改性的方法，其特征在于，步骤2中，聚酰胺纤维表面羟基化处理过程为：将磷酸溶液和甲醛溶液混合，得混合液，取步骤1预处理后的聚酰胺纤维织物样品放入混合液中在40～60℃温度下反应9～15h后，取出，清洗烘干，即得。

4.根据权利要求3所述的一种聚酰胺纤维表面巯基化改性的方法，其特征在于，混合液中，磷酸溶液的质量浓度为85％，甲醛溶液的质量浓度为37％～40％；磷酸溶液与甲醛溶液的体积比为：1～3:100。

5.根据权利要求3所述的一种聚酰胺纤维表面巯基化改性的方法，其特征在于，聚酰胺纤维织物与甲醛的质量体积比为1：18～40。

6.根据权利要求3所述的一种聚酰胺纤维表面巯基化改性的方法，其特征在于，清洗烘干过程为：用清水反复萃洗3～5次，在50℃的温度下，干燥1～2h。
