专利号: 2016102459711
申请人: 青岛理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

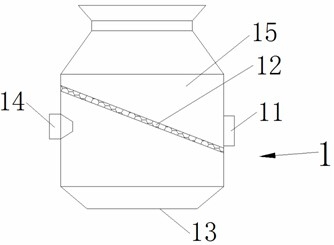

1.一种纸币硬币整理系统,其特征在于:包括硬币纸币分离机构(1);所述硬币纸币分离机构(1)包括硬币纸币分离筒(15);所述硬币纸币分离筒(15)一侧设置有纸币分离口(11),另一侧对应纸币分离口(11)设置有吹风机(14);所述吹风机(14)吹风口对准纸币分离口(11);所述纸币分离口(11)与纸币整理机构(3)连通;所述硬币纸币分离筒(15)内部设置有倾斜向下的硬币分离筛(12);所述硬币分离筛(12)的倾斜面(121)与纸币分离口(11)相对;所述硬币分离筛(12)的筛孔大于一元硬币直径;所述硬币纸币分离筒(15)下端还设置有硬币出口(13);所述纸币硬币整理系统还包括设置在硬币纸币分离筒(15)下方的硬币分拣机构(2),所述硬币分拣机构(2)包括盛币斗(21)、离心容器(22)、水平设置的输送滑道(23)以及倾斜向下设置的分离滑道(24);所述盛币斗(21)位于离心容器(22)上方;所述离心容器(22)下部侧壁开有出币孔(210);所述分离滑道(24)包括由上到下依次设置的第一滑道(213)、第二滑道(214)和第三滑道(215);所述输送滑道(23)一端连接出币孔(210),另一端连通第一滑道(213);所述第一滑道(213)底面开有上落币孔(211);所述第二滑道(214)底面开有下落币孔(212);所述纸币硬币整理系统还包括纸币整理机构(3)和设置在纸币整理机构(3)末端的纸币打捆机构(4),所述纸币整理机构(3)包括加湿装置(3100)和设置在加湿装置(3100)下方的吹风装置(3200);加湿装置(3100)包括与纸币分离口(11)连通的加湿管道(31)和设置在加湿管道(31)中的加湿器(3101);吹风装置(3200)包括内层容器(337)、倾斜设置的外层容器(33)、第四滑道(36)、第五滑道(35)和热风机(34),内层容器(337)设置在加湿管道(31)的出口的下方,内层容器(337)的底部倾斜设有网筛(32),网筛(32)与内层容器(337)之间的间隙连通第四滑道(36);外层容器(33)套设在内层容器(337)的外侧,外层容器(33)的底部与内层容器(337)之间的间隙连通第五滑道(35),热风机(34)设置在网筛(32)的下方;所述纸币打捆机构(4)包括送币装置和捆扎装置;送币装置包括同步平台(41)和电磁铁(46),同步平台(41)包括连接臂(44)和由连接臂(44)连接的两个结构相同的平台单体,两平台单体间隙设置;同步平台(41)两侧设置有滑轨(45),连接臂(44)套接于滑轨(45)内;同步平台(41)的一端连接有预紧弹簧(42),另一端连接有复位弹簧(43);

电磁铁(46)设置于预紧弹簧(42)前端;在预紧弹簧(42)的预紧力和电磁铁(46)的电磁力共同作用下完成送币工作,在复位弹簧(43)的弹力和电磁铁(46)的电磁力共同作用下使同步平台(41)复位。

2.如权利要求1所述的一种纸币硬币整理系统,其特征在于:所述纸币整理机构(3)还包括通过第四滑道(36)与吹风装置(3200)连接的对辊搓压装置(3300);所述对辊搓压装置(3300)包括水平依次设置且轴向平行的第一对辊(37)、第二对辊(38)和第三对辊(39)。

3.如权利要求2所述的一种纸币硬币整理系统,其特征在于:所述纸币整理机构(3)还包括纵向整理装置(3400),所述纵向整理装置(3400)通过第五滑道(35)与吹风装置(3200)连接,纵向整理装置(3400)包括轴向平行的主动轮(313)、从动轮(314)和连接主动轮(313)与从动轮(314)且与水平面倾斜的纵向整理传送带(3401),在纵向整理传送带(3401)的上方设有纵向整理挡板(338),纵向整理挡板(338)靠近主动轮(313)的一端与纵向整理传送带(3401)之间的距离大于纸币的厚度,另一端紧靠纵向整理传送带(3401)。

4.如权利要求3所述的一种纸币硬币整理系统,其特征在于:所述纸币整理机构(3)还包括与纵向整理装置(3400)连接的横向整理装置(3500),横向整理装置(3500)包括轴线方向垂直于纵向整理装置(3400)的主动轮(313)的轴线方向的第一棘轮(315)和第二棘轮(316)。

5.如权利要求4所述的一种纸币硬币整理系统,其特征在于:所述纸币整理机构还包括与横向整理装置(3500)连接的分离计数装置(3600),所述分离计数装置(3600)包括机架和设置在机架上的分离装置和计数装置(3604),所述分离装置包括分离传送带、可旋转的挡板和识别纸币的图像识别装置,分离传送带紧靠挡板的一端,挡板底部靠近分离传送带一侧固定设有挡板电磁铁,挡板下方对应的机架上也固定设有机架电磁铁,所述挡板电磁铁和机架电磁铁对应设置;挡板与其下方的机架通过弹簧连接,分离传送带的上方设有图像识别装置,控制挡板电磁铁得电和失电,计数装置(3604)包括计数传送带(332)和设置在计数传送带(332)上方的纸币计数器(333),计数传送带(332)紧靠挡板的另一端。

6.如权利要求5所述的一种纸币硬币整理系统,其特征在于:所述第一滑道(213)的宽度略大于一元硬币的直径,上落币孔(211)为宽度小于一元硬币直径并大于五角硬币直径的长方形;下落币孔(212)为宽度小于五角硬币直径并大于一角硬币直径的长方形;所述硬币分拣机构(2)还包括对应分离滑道(24)设置的汇合滑道(25);所述汇合滑道(25)的数量与分离滑道(24)的层数相同;所述第一滑道(213)、第二滑道(214)和第三滑道(215)分别连通对应的汇合滑道(25)一端;所述汇合滑道(25)向下螺旋延伸;所述硬币分拣机构(2)还包括对应汇合滑道(25)设置的计数滑道(26)、硬币计数器(27)和存币盒(29);所述硬币计数器(27)设置在计数滑道(26)上方;对应第一滑道(213)的计数滑道(26)上还设置有检验一元硬币真伪的电涡流传感器(28)以及电磁门(216);所述电涡流传感器(28)触发电磁门(216)开关;所述计数滑道(26)末端与存币盒(29)连通。
