专利号: 2016102496119
申请人: 江苏工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

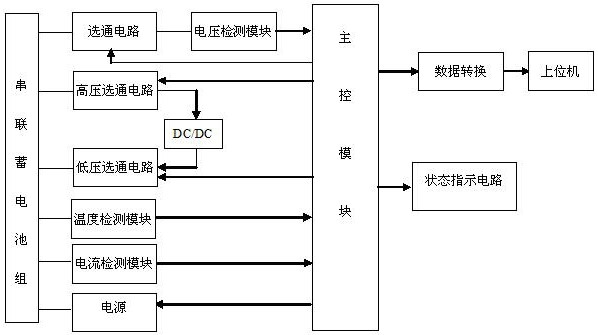

1.一种蓄电池均衡充电装置,其特征在于:包括串联蓄电池组、主控单元以及多个从控单元,所述主控单元包括电池管理的主控模块,所述从控单元包括选通电路、电压检测模块、高压选通电路、DC/DC电路、低压选通电路、温度检测模块、电流检测模块、电源、数据转换电路、上位机及状态指示电路,所述串联蓄电池组中的各单体蓄电池和主控模块之间分别连接有温度检测模块、电流检测模块和电源,所述串联蓄电池组还依次通过选通电路和电压检测模块连接有主控模块,所述主控模块同时与所述选通电路电连接,所述高压选通电路通过DC/DC电路与低压选通电路连接,并与串联蓄电池组构成控制回路,所述主控模块还分别连接有高压选通电路和低压选通电路,所述主控模块还连接有状态指示电路,所述主控模块还通过数据转换电路与上位机相连。

2.根据权利要求1所述的一种蓄电池均衡充电装置,其特征在于:所述单体蓄电池采用铅酸电池。

3.根据权利要求1所述的一种蓄电池均衡充电装置,其特征在于:所述电压检测模块采用一个,并通过选通电路来检测各单体蓄电池的电压。

4.根据权利要求1所述的一种蓄电池均衡充电装置,其特征在于:所述低压选通电路包括固态继电器,所述固态继电器中设有线圈,两组常闭触点,两组常开触点,所述线圈的一端接VCC,另一端接开关管VT,触点分别连接有相互间隔的两个蓄电池以及作为输出端。

5.根据权利要求1所述的一种蓄电池均衡充电装置,其特征在于:所述高压选通电路采用低压选通电路与光电隔离电路两者的结合。

6.根据权利要求1-5任意一项所述的一种蓄电池均衡充电装置的充电控制方法,其特征在于:该控制方法采用单闭环控制,通过给定值和反馈值共同作用实时调节充电时间,并经过DC/DC电路,进而调节充电电流的大小。

7.根据权利要求6所述的充电控制方法,其特征在于:所述的充电控制方法具体包括如下步骤:第一段:U=2.0~2.2V, t=1.8x;

第二段:U=2.2~2.25V, t=1.6x;

第三段:U=2.25~2.3V, t=1.4x;

第四段:U=2.3~2.45V, t=1.2x;

第五段:U=2.45~2.55V, t=1.15x;

第六段:U=2.55~2.7V, t=1.05x;

其中当蓄电池电压为2.6V时,令其充电时间t=x。
