专利号: 2016102500294
申请人: 安徽机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

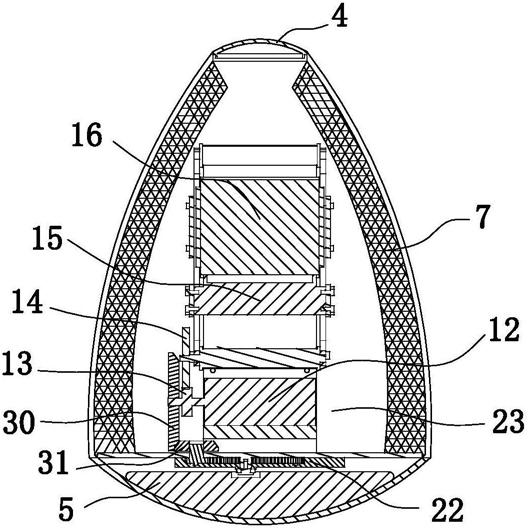

1.一种动感投影夜灯,其特征在于:包括外壳和设置外壳内的机芯(6);

外壳的顶部设有投影窗,该投影窗处安装有透明顶盖(4),外壳的底部为球面,外壳底部还设有配重块(5),以使外壳呈不倒翁设置;

机芯(6)包括机架、控制器(23)、蓄电池(24)、光源透射装置和胶片滚动装置,机架与外壳固定连接,控制器(23)、蓄电池(24)、光源透射装置和胶片滚动装置均安装在机架上,蓄电池(24)为控制器(23)、光源透射装置和胶片滚动装置供电,胶片滚动装置包括由控制器(23)控制的驱动机构以及由该驱动机构驱动循环滚动的胶片(8),该胶片(8)位于光源透射装置与透明顶盖(4)之间,光源透射装置产生向上的投射光线,该投射光线依次经胶片(8)和透明顶盖(4)透射后投影到成像面上;

还包括与胶片滚动装置的驱动机构连接的偏心装置(22),该偏心装置(22)在胶片滚动装置的驱动机构的驱动作用下不断改变外壳的重心位置,以使外壳自主摆动。

2.根据权利要求1所述的一种动感投影夜灯,其特征在于:所述机架包括有底板(9)、上支架体(10)和下支架体(11),下支架体(11)通过螺栓与底板(9)固定连接,上支架体(10)的底部通过螺栓与下支架体(11)螺栓连接,下支架体(11)安装在底板(9)的正中位置;上支架体(10)包括有前框架(10a)和后框架(10b),前框架(10a)和后框架(10b)均为矩形结构,在上支架体(10)的上端两侧设有用于连接前框架(10a)和后框架(10b)的第一辊轴(10c)和第二辊轴(10d),在上支架体(10)的下端中部设有第三辊轴(10e),第三辊轴(10e)、第一辊轴(10c)和第二辊轴(10d)构成一个倒三角形的胶片安装支架,胶片(8)安装在胶片安装支架上并保持张紧状态,第一辊轴(10c)和第二辊轴(10d)为从动轴,第三辊轴(10e)为主动轴,胶片滚动装置的驱动机构与第三辊轴(10e)传动连接。

3.根据权利要求2所述的一种动感投影夜灯,其特征在于:第一辊轴(10c)、第二辊轴(10d)和第三辊轴(10e)均包括有轴芯(25)和轴套(26),第一辊轴(10c)和第二辊轴(10d)的轴芯(25)的两端分别与前框架(10a)和后框架(10b)固定连接,第一辊轴(10c)和第二辊轴(10d)的轴套(26)间隙配合在轴芯(25)上,第三辊轴(10e)的轴套(26)紧配合在轴芯(25)上,轴套(26)的两端均设有限位边(27)。

4.根据权利要求2或3所述的一种动感投影夜灯,其特征在于:所述胶片滚动装置的驱动机构包括辊轴驱动电机(12),该辊轴驱动电机(12)安装在下支架体(11)上并位于第三辊轴(10e)的正下方,辊轴驱动电机(12)的输出轴上安装有主动齿轮(13),在第三辊轴(10e)的端部安装有与主动齿轮(13)啮合的从动齿轮(14)。

5.根据权利要求2所述的一种动感投影夜灯,其特征在于:所述光源投射装置安装在上支架体(10)的所述胶片安装支架内部,光源投射装置包括有光源发生装置(15)和透光板(16),光源发生装置(15)通过光源安装架与上支架体(10)固定连接并位于第三辊轴(10e)的正上方,透光板(16)通过透光板安装架与上支架体(10)固定连接并位于光源发生装置(15)的正上方。

6.根据权利要求5所述的一种动感投影夜灯,其特征在于:所述光源安装架包括有与前框架(10a)螺栓连接的第一安装板(17)和与后框架(10b)螺栓连接的第二安装板(18),光源发生装置(15)的前后两端分别与第一安装板(17)和第二安装板(18)螺栓连接;透光板(16)安装架包括有第三安装板(19)、第四安装板(20)和遮光板(21),透光板(16)的左右两侧均设置有一块遮光板(21),遮光板(21)的内侧上下两端均设有用于夹持透光板(16)的条状凸起(21a),第三安装板(19)通过螺栓与前框架(10a)固定连接,第四安装板(20)通过螺栓与后框架(10b)固定连接,遮光板(21)的前后两侧分别通过螺栓与第三安装板(19)和第四安装板(20)螺栓连接。

7.根据权利要求2所述的一种动感投影夜灯,其特征在于:所述偏心装置(22)包括有偏心盘(28)、驱动轴(29)和齿轮组,底板(9)的底部中心位置向下凸出有连接轴(9a),偏心盘(28)上开设有与该连接轴(9a)配合的轴孔(28a),偏心盘(28)可以绕该连接轴(9a)旋转,轴孔(28a)在偏心盘(28)上偏心设置,偏心盘(28)上表面设有以轴孔(28a)为中心的圆盘型凹槽,该凹槽内壁设有内齿圈(28b),驱动轴(29)安装于圆盘型凹槽内,驱动轴(29)上安装有与内齿圈(28b)啮合的传动齿轮(29a),齿轮组包括有安装在辊轴驱动电机(12)输出端的第一伞齿(30)和安装在驱动轴(29)上的第二伞齿(31),底板(9)上开设有供驱动轴(29)上部穿过的定位孔(9b),该定位孔(9b)的作用是对驱动轴(29)进行定位,第二伞齿(31)安装在驱动轴(29)上端部并与第一伞齿(30)啮合。

8.根据权利要求7所述的一种动感投影夜灯,其特征在于:所述圆盘型凹槽内还设有与圆环槽,驱动轴(29)的下端部设有与该圆环槽间隙配合的下定位凸起(29b)。

9.根据权利要求7所述的一种动感投影夜灯,其特征在于:所述偏心装置(22)还设有用于将偏心盘(28)安装在底板(9)底部的安装螺栓(32),在连接轴(9a)的下端部设有与该安装螺栓(32)螺纹配合的螺纹孔,并且通过该安装螺栓(32)在偏心盘(28)的下部安装有平面轴承(33)。

10.根据权利要求1所示的一种动感投影夜灯,其特征在于:所述外壳包括有左壳体(1)和右壳体(2),左壳体(1)设有壳底(3),该壳底(3)的底部为球面型结构,左壳体(1)和右壳体(2)的顶部均设有扁圆形缺口,两个扁圆形缺口构成所述投影窗。
