专利号: 201610252427X
申请人: 百度在线网络技术(北京)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

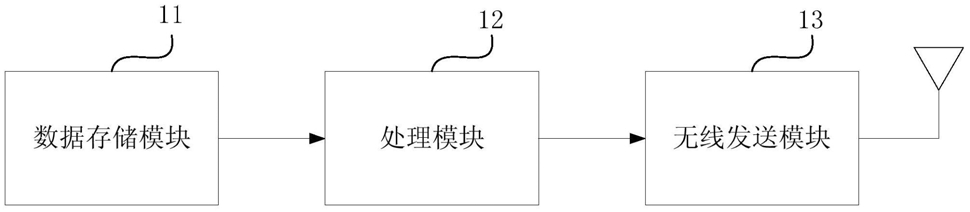

1.一种交通标志发送端,其特征在于,包括:处理模块、数据存储模块以及无线发送模块,其中:所述数据存储模块,用于存储所述交通标志发送端所关联的交通标志物的身份标识信息,其中,所述身份标识信息包括:交通标志物的方位信息以及交通标志物的标志内容信息;

所述无线发送模块,用于以无线的方式向周围环境中发送所述身份标识信息;

所述处理模块,用于读取所述数据存储模块中存储的所述身份标识信息,并控制所述无线发送模块发送所述身份标识信息。

2.根据权利要求1所述的交通标志发送端,其特征在于,所述交通标志发送端设置于所关联的交通标志物的内部,或者无遮挡的设置于由所关联的交通标志物确定的设定范围内。

3.根据权利要求1所述的交通标志发送端,其特征在于,还包括:接收模块,用于接收总控端发送的身份标识信息;

所述处理模块还用于,将所述接收模块接收的所述身份标识信息更新存储于所述数据存储模块中。

4.根据权利要求3所述的交通标志发送端,其特征在于,所述接收模块具体包括:无线接收模块,和/或以太网接收模块。

5.根据权利要求1所述的交通标志发送端,其特征在于,所述交通标志物包括:静态交通指示牌,以及动态交通指示灯。

6.根据权利要求5所述的交通标志发送端,其特征在于,如果所述交通标志物为所述静态交通指示牌,则所述交通标志物的标志内容信息包括:交通标志物类型信息;

如果所述交通标志物为所述动态交通指示灯,则所述交通标志物的标志内容信息包括:交通标志物类型信息以及交通标志物实时状态信息。

7.根据权利要求1所述的交通标志发送端,其特征在于,所述方位信息包括:国别信息、城市信息、道路信息以及地理位置信息;所述地理位置信息包括:经纬度信息、高度信息以及时间信息;

其中,所述处理模块具体用于:按照预设填充规则,将所述方位信息以及所述标志内容信息对应填充于数据消息的不同字段中,并控制所述无线发送设备发送所述数据消息。

8.根据权利要求7所述的交通标志发送端,其特征在于,所述处理模块进一步用于:如果待填充信息的字节数小于填充字段提供的字节大小,则将所述待填充信息按照设定的填充方式填充于所述填充字段中,并将所述填充字段中未被填充的位置进行补零。

9.根据权利要求7所述的交通标志发送端,其特征在于,所述处理模块进一步用于:如果待填充信息的类型数小于所述数据消息提供的字段总数,则将所述数据消息中未被填充的字段进行整体补零。

10.一种交通标志识别系统,其特征在于,包括:总控端、如权利要求1-9任一项所述的交通标志发送端以及交通标志接收端,其中:所述交通标志接收端,用于接收所述交通标志发送端发送的交通标志物的身份标识信息;

所述总控端,用于对所述交通标志发送端发送的所述交通标志物的身份标识信息的信息内容进行控制。

11.根据权利要求10所述的系统,其特征在于,所述交通标志物包括电子交通标志物;

所述总控端,还用于对所述电子交通标志物中的实时显示内容进行控制。

12.根据权利要求10所述的系统,其特征在于,所述交通标志接收端设置于车辆或者便携式终端设备中。

13.根据权利要求10所述的系统,其特征在于,所述交通标志接收端还用于:根据与所述交通标志物对应的身份标识信息,对用户进行与所述交通标志物对应的导航提示。
