专利号: 2016102525893
申请人: 江苏师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

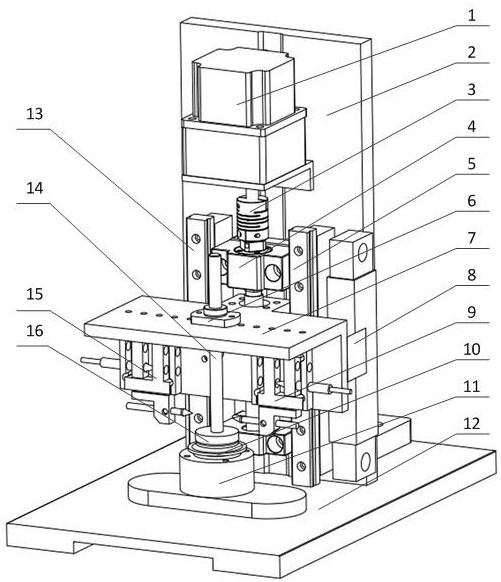

1.一种转向轴承轴圈沟道参数测量仪,其特征在于,包括步进电机、系统支架、联轴器、滚珠丝杠支撑、第一直线导轨、直线轴承、传感器架、光栅尺、第一传感器系统、待测轴圈、测量平台、系统平板、第二直线导轨、导杆、第二传感器系统和定位压头;系统支架和测量平台固定在系统平板上,步进电机、滚珠丝杠支撑、第一直线导轨、第二直线导轨及光栅尺固定在系统支架上,传感器架固定在第一直线导轨和第二直线导轨上,同时与滚珠丝杠的滑块、光栅尺相连,电机通过联轴器与滚珠丝杠相连并带动其转动,第一传感器系统和第二传感器系统、直线轴承固定在传感器架上,导杆和定位压头相连、并穿过直线轴承可上下移动,定位压头和直线轴承之间设置有压紧弹簧。

2.根据权利要求1所述的一种转向轴承轴圈沟道参数测量仪,其特征在于,传感器系统包括第一固定架;第一簧片;位移传感器;探头固定架;第二簧片;移动架;探头,移动架和第一固定架通过第一簧片和第二簧片连接,移动架、第一固定架和簧片至少设有一个可容纳位移传感器通过的孔,移动架下端固定有探头。

3.一种转向轴承轴圈沟道参数的测量方法:其特征在于,包括以下步骤:

a.当轴圈处于测量位置时,电机带动滚珠丝杠旋转,继而带动传感器架向下移动;

b.然后第一传感器系统和第二传感器系统中的探头接触到轴圈的沟道,并带动移动架左右移动,位移传感器开始拾取沟道尺寸变化的信息;同时,光栅尺输出传感器系统垂直方向的位移信息;

c.最后,当移动到下限位置时,步进电机带动丝杠反转,带动传感器架等上移,脱离轴圈,完成测量过程;

d.计算机采集第一传感器、第二传感器、光栅尺的信号,并利用分析软件对信号进行分析处理,得到沟道参数。

4.根据权利要求3所述的一种转向轴承轴圈沟道参数的测量方法,其特征在于:所述步骤a中,传感器架移动过程中,定位压头接触到轴圈并利用定位锥面将轴圈定位,将其压紧,保证测量过程中轴圈位置保持不变。
