专利号: 2016102528463
申请人: 嘉兴晟源工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-06-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种公共场所可充电休息椅,包括椅体(1),其特征在于,所述椅体(1)内部为空腔结构,所述椅体(1)的椅背上表面设有与空腔结构内部相连通的开口,所述椅背(2)内的空腔结构中设有可通过开口伸出其外的升降式遮蔽单元,所述椅体(1)的坐垫部分内设有按摩单元,所述椅体(1)的一对扶手内设有充电单元,所述空腔结构内有可伸出其外的旋转式垃圾回收单元,所述充电单元是由分别设置在一对扶手(3)内的腔体、设置在扶手(3)上表面,且与其内部相连通的出线口、设置在出线口开口处,用以固定手机的固定套(4)、设置在腔体内的微型气缸(5)、设置在微型气缸活塞杆上的升降板(6)、设置在升降板(6)上表面的多个微型旋转电机(7)、设置在升降板(6)与微型旋转电机(7)连接处的防水垫圈(8)、设置在微型旋转电机旋转端的夹具(9)、固定在夹具(9)上的充电插头(10)、设置在其中一个扶手(3)上表面的电容触摸屏(11)共同构成的,所述按摩单元是由设置在坐垫部分内腔中的多个相互平行的旋转芯轴(12)、固定安装在坐垫部分内腔侧表明上,且与其中一个旋转芯轴(12)固定连接的一号旋转电机(13)、套装在一号旋转电机旋转端的驱动齿轮A(14)、套装在其他旋转芯轴(12)上的从动齿轮(15)、分别与相邻的驱动齿轮A(14)与从动齿轮(15)相齿合的换向齿轮(16)、套装在旋转芯轴(12)上的多个按摩套(17)、设置在按摩套(17)上的多个弹性突起(18)共同构成的,所述空腔结构内设有控制盒(19),所述其中另一个扶手上设有控制面板(20),所述控制盒(19)分别与控制面板(20)、升降式遮蔽单元、旋转式垃圾回收单元、微型气缸(5)、多个微型旋转电机(7)、电容触摸屏(11)和一号旋转电机(13)电性连接。

2.根据权利要求1所述的一种公共场所可充电休息椅,其特征在于,所述电容触摸屏(11)上罩有防水玻璃罩(21)。

3.根据权利要求1所述的一种公共场所可充电休息椅,其特征在于,所述弹性突起(18)内嵌装振动器(22)。

4.根据权利要求3所述的一种公共场所可充电休息椅,其特征在于,所述多个弹性突起(18)等角度设置在按摩套(17)侧表面上。

5.根据权利要求1或4所述的一种公共场所可充电休息椅,其特征在于,所述多个按摩套(17)等距离设置在旋转芯轴(12)上,所述两个相邻按摩套(17)之间的距离为10-15cm。

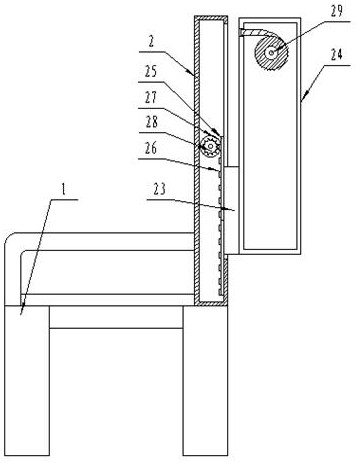

6.根据权利要求1所述的一种公共场所可充电休息椅,其特征在于,所述升降式遮蔽单元是由设置在椅背(2)外后表面的一对竖直滑轨(23)、嵌装在一对滑轨(23)上,且可沿其长度方向运动的运动箱(24)、设置在运动箱(24)内,且可伸出其外的遮挡机构、设置在椅背(2)靠近运动箱(24)一侧的连接口、设置在运动箱(24)外侧表面上,且通过连接口伸入空腔结构内的连接板(25)、设置在连接板(25)位于空腔结构内一端的齿条(26)、设置在椅背空腔机构内的二号旋转电机(27)、套装在二号旋转电机旋转端,且与齿条相齿合的驱动齿轮B(28)共同构成的。

7.根据权利要求6所述的一种公共场所可充电休息椅,其特征在于,所述遮挡机构是由设置在运动箱(24)靠近椅背(2)一侧的出口、设置在运动箱(24)内的三号旋转电机(29)、缠绕在三号旋转电机旋转端,且可通过出口伸出运动箱(24)外的遮挡结构共同构成的。

8.根据权利要求7所述的一种公共场所可充电休息椅,其特征在于,所述遮挡结构是由钢丝网(30)和套装在钢丝网(30)上的防水套层(31)共同构成的。

9.根据权利要求1所述的一种公共场所可充电休息椅,其特征在于,所述旋转式垃圾回收单元是由设置在椅体(1)支腿部分侧表面,且与其内部空腔结构相连通的垃圾桶出口、设置在椅体(1)支腿空腔结构内下表面的立板(32)、底部通过铰链与立板(32)上表面活动连接的垃圾桶(33)、设置在椅体(1)支腿空腔结构内,且与垃圾桶(33)侧表面活动连接的步进电机(34)共同构成的。

10.根据权利要求6-9中任一所述的一种公共场所可充电休息椅,其特征在于,所述椅体(1)支腿部分空腔结构内设有蓄电池(35),所述蓄电池(35)与控制盒(19)电性连接,所述控制盒(19)内设有微处理器(36),所述微处理器(36)分别与蓄电池(35)、控制面板(20)、振动器(22)、二号旋转电机(27)、三号旋转电机(29)、步进电机(34)、微型气缸(5)、多个微型旋转电机(7)、电容触摸屏(11)和一号旋转电机(13)电性连接。
