专利号: 2016102545280
申请人: 黄剑鸿
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

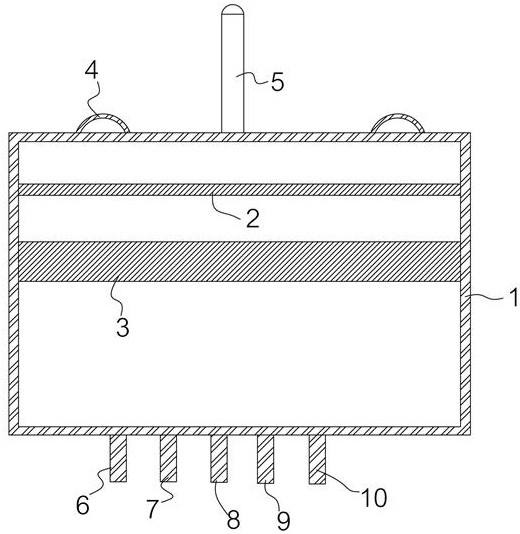

1.一种设有磁场强度探测器的井下矿产探测器,其特征在于:包括有圆柱形的探测器本体(1),所述探测器本体(1)内设有电路层(2)、电源层(3);还包括有设于电路层(2)中的探测电路;所述探测电路包括有:中央处理器以及与中央处理器分别信号连接的霍尔传感器(6)、放射性同位素探测器(7)、超声波传感器(8)、与中央处理器信号连接的通信装置,所述通信装置用于将探测到的信息无线传输出去;电源层(3)内设有电源模块,所述电源模块为探测电路供电;所述探测器本体(1)的顶部设有线耳(4);所述通信装置包括有通信芯片以及与之信号连接的通信天线(5),所述通信天线(5)设于探测器本体(1)的顶部;所述霍尔传感器(6)、放射性同位素探测器(7)、超声波传感器(8)均设于探测器本体(1)底部;

所述探测电路还包括有磁场强度探测器(9),所述磁场强度探测器(9)与中央处理器信号连接,所述磁场强度探测器(9)设于探测器本体(1)底部;所述天线包括有柱体(a),所述柱体(a)内设置有多个天线层,每个天线层包括有一个通信振子;所述通信振子包括有PCB基板(a1),所述PCB基板(a1)上设有呈上下对称设置的微带单元;

所述每个微带单元包括有几字形的主辐射臂(b1),所述主辐射臂(b1)的一端垂直延伸出有第一延伸臂(b21),所述主辐射臂(b1)的另一端垂直延伸出有第二延伸臂(b22);所述第一延伸臂(b21)向第二延伸臂(b22)一侧延伸出有六边形的第一辐射带(b31),所述第二延伸臂(b22)向第一延伸臂(b21)一侧延伸出有六边形的第二辐射带(b32);第一辐射带(b31)与第二辐射带(b32)之间连设有第三延伸臂(b4);

所述第一辐射带(b31)的上下两边和第二辐射带(b32)的上下两边均设有多个镂空结构;每个镂空结构包括有圆形主孔(b7)、从主孔(b7)的顶端和底端分别向主孔中心延伸出的T形臂(b8)、从T形臂(b8)的两个自由端向主孔中心一侧延伸出的第一辐射臂(b81)、从主孔两侧分别向外设置的副孔(b71)、从副孔自由端向外设置的弧形的弧形孔(b72);

还包括有两个设于PCB基板(a1)上的用于传输馈电信号的馈电孔,两个馈电孔分别与T形臂(b8)馈电。

2.根据权利要求1所述的一种设有磁场强度探测器的井下矿产探测器,其特征在于:每条边上的所述镂空结构数量为5-8个。

3.根据权利要求1所述的一种设有磁场强度探测器的井下矿产探测器,其特征在于:所述第一延伸臂(b21)和第二延伸臂(b22)均朝内侧斜向下延伸出有第二隔壁臂(b5)。

4.根据权利要求1所述的一种设有磁场强度探测器的井下矿产探测器,其特征在于:所述第一延伸臂(b21)和第二延伸臂(b22)的自由端均向上延伸出有第二辐射臂(b6)。

5.根据权利要求4所述的一种设有磁场强度探测器的井下矿产探测器,其特征在于:第二辐射臂(b6)远离第一辐射带(b31)的一侧边设有锯齿状结构。

6.根据权利要求1所述的一种设有磁场强度探测器的井下矿产探测器,其特征在于:第一辐射臂(b81)的内侧边上设有锯齿状结构。

7.根据权利要求1所述的一种设有磁场强度探测器的井下矿产探测器,其特征在于:

PCB基板(a1)为八边形,且两端通过固定臂与柱体(a)相连。
