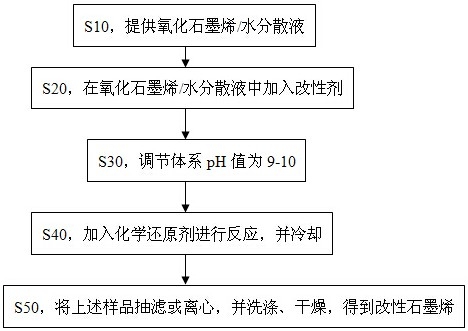

1.一种改性石墨烯的制备方法，其特征在于：制备步骤如下，S10，将氧化石墨烯分散在去离子水中，常温超声搅拌0.5-16小时，得到浓度为0.01-

3.0 mg/mL的氧化石墨烯/水分散液；

S20，在上述氧化石墨烯/水分散液中加入改性剂荧光素钠，在20-60摄氏度下搅拌0.1-

10小时；

S30，在S20所得体系中，加入碱溶液，搅拌0.1-10小时，调节体系pH值为9-10；所述碱溶液为浓度0.1-2.0 mol/L的氢氧化钠溶液或质量浓度25%-28%的氨水溶液；

S40，在S30所得体系中，加入化学还原剂，在60-95摄氏度下反应10-100小时，并冷却至室温；所述化学还原剂为水合肼、维生素C或葡萄糖；

S50，将S40所得体系抽滤或离心，并用乙醇和去离子水洗涤至近中性或中性，在大气或者真空环境下，于40-80摄氏度干燥至恒重，即得到改性石墨烯；

其中，氧化石墨烯：荧光素钠：化学还原剂三者质量比为1：5：10。
