1.一种磁性水滑石的制备方法，其特征在于，包括以下步骤：(1)用M(NO3)2·6H2O、Fe(NO3)3·9H2O及NaOH水溶液配制溶液A，其中，M为Fe、Mg、Zn、Ni、Co、Mn或Cu中的二价金属元素的一种；

(2)用Me(NO3)2·6H2O、Al(NO3)3·9H2O及NaOH水溶液配制溶液B，其中，Me为Fe、Mg、Zn、Ni、Co、Mn或Cu中的二价金属元素的一种；

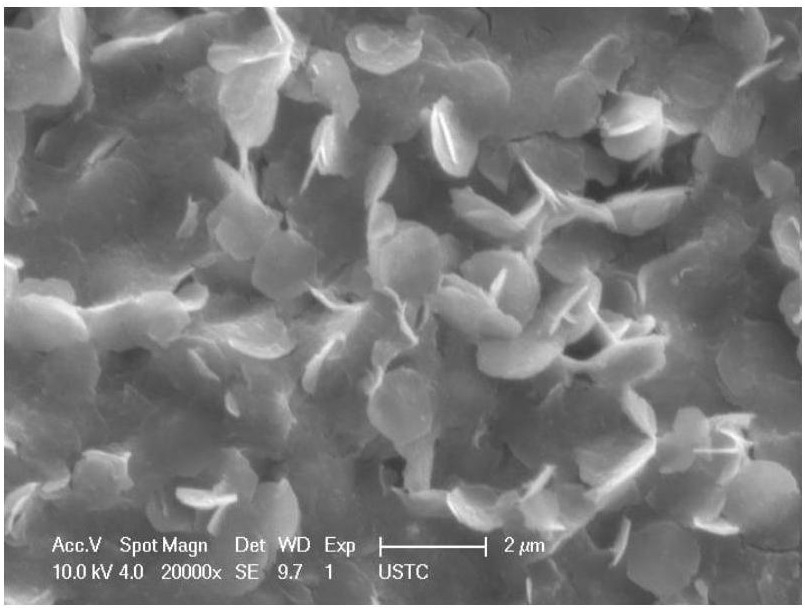

(3)将溶液A和溶液B按M2+和Me2+摩尔比为(1/100～1/20):1混合加入水热反应釜中，再放入烘箱中，120～180℃反应5～20h，冷却后水洗至中性，干燥得磁性水滑石。

2+

2.根据权利要求1所述的一种磁性水滑石的制备方法，其特征在于：步骤(1)所述M 与Fe3+的摩尔比为1:2。

3.根据权利要求1或2所述的一种磁性水滑石的制备方法，其特征在于：步骤(1)所述NaOH与NO3-的摩尔比为(1.5～3):1。

2+

4.根据权利要求1所述的一种磁性水滑石的制备方法，其特征在于：步骤(2)所述Me 与Al3+的摩尔比为(2～3):1。

5.根据权利要求1或4所述的一种磁性水滑石的制备方法，其特征在于：步骤(2)所述NaOH与NO3-的摩尔比为(1.5～3)：1。
