专利号: 2016102568140
申请人: 电子科技大学中山学院
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

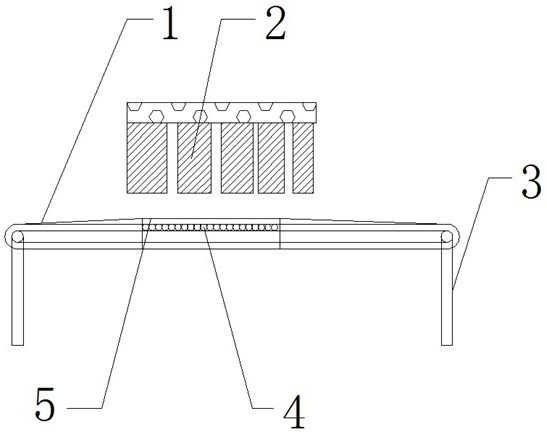

1.一种手套自动裁剪机,包括主体部分以及控制模块,其特征在于:所述主体部分由运输带、裁剪臂、支撑脚、LED灯、钢化玻璃、伺服电机、径向轴承、气动吸取器、倒刺以及成品筐组成,所述支撑脚与地面相连接,所述支撑脚上端固定有运输带,所述运输带上端布置有倒刺,所述倒刺的刺尖转向运输带移动的方向,所述伺服电机安装在径向轴承上端,所述裁剪臂安装在径向轴承上端,所述LED灯排列在运输带的中间位置,所述钢化玻璃安装在LED灯的上端且位于运输带的上端,所述气动吸取器安装在裁剪臂的后端位置且其高度与裁剪臂相同,所述气动吸取器由气动导管、气压泵以及吸取臂组成,所述吸取臂与气动导管相连接,所述气动导管与气压泵相连接,所述成品筐安装在裁剪臂的右端位置,所述控制模块由光电传感器、压力传感器、显示器、导线、控制器以及执行元件组成,所述光电传感器通过导线与控制器相连接,所述控制器通过导线与执行元件相连接,所述执行元件通过导线分别与伺服电机、裁剪臂以及气动吸取器相连接,所述压力传感器安装在成品筐的底端,所述压力传感器通过导线与显示器相连接。

2.根据权利要求1所述的手套自动裁剪机,其特征在于:固定在传输带中间位置的LED灯排列为一正方形结构。

3.根据权利要求1所述的手套自动裁剪机,其特征在于:连接压力传感器的显示器固定在成品筐的侧面位置。

4.根据权利要求1所述的手套自动裁剪机,其特征在于:所述裁剪臂由五个组成且从左到右其大小依次递增。

5.根据权利要求1所述的手套自动裁剪机,其特征在于:所述成品筐由五个组成且分别对应五个裁剪臂。

6.根据权利要求1所述的手套自动裁剪机,其特征在于:安装在运输带下端的支撑脚由四个组成且分别位于运输带的四个拐角处。
