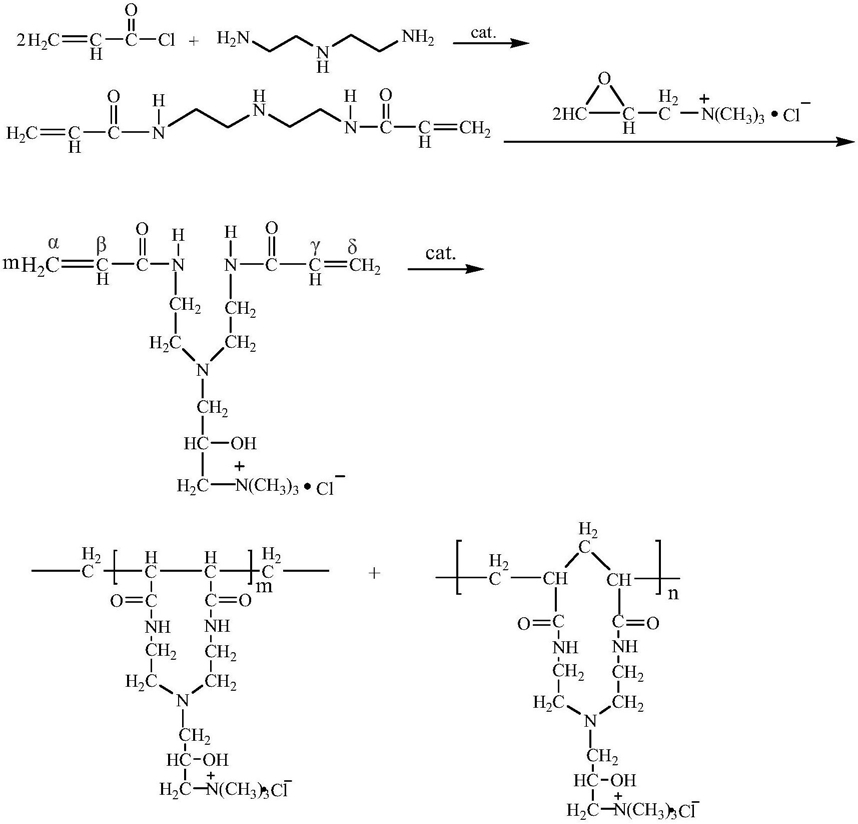

1.一种聚合双丙烯酰胺基阳离子化合物，其特征在于，该化合物结构如下：

其中，m1、m2均为300～500之间的整数。

2.一种如权利要求1所述的聚合双丙烯酰胺基阳离子化合物的制备方法，其特征在于，包括以下步骤:

1)向反应容器内加入二乙烯三胺的丙酮溶液，并加入缚酸剂，在-15℃～15℃下边搅拌边滴加丙烯酰氯的丙酮溶液，滴加完毕后在0℃～30℃下反应0.5h～2h，得到双丙烯酰胺基二乙胺；其中二乙烯三胺与丙烯酰氯的物质的量比为1.5：(2～4)，二乙烯三胺与缚酸剂的物质的量比为1：(0.5～1.5)；

2)向反应器中加入N-(3-氯-2-羟丙基)-N,N,N-三甲基氯化铵的水溶液，并调节pH值为

3～5，然后加入步骤1)制备的双丙烯酰胺基二乙胺的DMF溶液，升高温度至80℃～110℃，反应2～5h后，调节pH值为8～12，然后加入引发剂、链转移剂和螯合剂，持续通N2驱除反应器中的氧气，引发聚合反应3～4h后，冷却至室温，得到共聚物，将该共聚物洗涤、蒸馏，得到聚合双丙烯酰胺基阳离子化合物；其中，双丙烯酰胺基二乙胺与N-(3-氯-2-羟丙基)-N,N,N-三甲基氯化铵的物质的量比为(3～1)：1；引发剂的加入量为N-(3-氯-2-羟丙基)-N,N,N-三甲基氯化铵质量的0.1％～1.0％，链转移剂的加入量为N-(3-氯-2-羟丙基)-N,N,N-三甲基氯化铵质量的0.1％～2％，螯合剂的加入量为N-(3-氯-2-羟丙基)-N,N,N-三甲基氯化铵质量的0.1％～0.2％。

3.根据权利要求2所述的聚合双丙烯酰胺基阳离子化合物的制备方法，其特征在于，所述步骤1)中缚酸剂为碳酸氢钠、氢氧化钠、氢氧化钾或碳酸钠。

4.根据权利要求2所述的聚合双丙烯酰胺基阳离子化合物的制备方法，其特征在于，所述步骤1)中二乙烯三胺的丙酮溶液的质量分数为60％～80％，丙烯酰氯的丙酮溶液的质量分数为30％～60％。

5.根据权利要求2所述的聚合双丙烯酰胺基阳离子化合物的制备方法，其特征在于，所述步骤1)中滴加的时间为10～30min。

6.根据权利要求2所述的聚合双丙烯酰胺基阳离子化合物的制备方法，其特征在于，所述步骤2)中N-(3-氯-2-羟丙基)-N,N,N-三甲基氯化铵的水溶液的质量分数为40％～70％。

7.根据权利要求2所述的聚合双丙烯酰胺基阳离子化合物的制备方法，其特征在于，所述步骤2)中pH值为3～5是采用质量分数为10％～20％的盐酸溶液进行调节的；所述步骤2)中pH值为8～12是采用质量分数30％～60％的碳酸氢钠溶液、氢氧化钠溶液、氢氧化钾溶液或碳酸钠溶液进行调节的。

8.根据权利要求2所述的聚合双丙烯酰胺基阳离子化合物的制备方法，其特征在于，所述步骤2)中引发剂为溴酸钾、亚硫酸钾、过硫酸钾或过硫酸钠。

9.根据权利要求2所述的聚合双丙烯酰胺基阳离子化合物的制备方法，其特征在于，所述步骤2)中链转移剂为异丙醇、甲酸钠或对苯二酚。

10.根据权利要求2所述的聚合双丙烯酰胺基阳离子化合物的制备方法，其特征在于，所述步骤2)中螯合剂为乙二胺四乙酸、乙酰丙酮或焦磷酸钠。
