1.一种银-铂双金属空心纳米球的制备方法，其特征在于，所述制备方法包括以下步骤：将碱、抗坏血酸和表面活性剂一起溶于水形成无色透明的溶液，再顺序加入可溶性银金属化合物水溶液和可溶性铂金属化合物水溶液，在60～80℃下振荡反应1～5h，经离心分离、洗涤后即可制得银-铂双金属空心纳米球。

2.根据权利要求1所述的制备方法，其特征在于，所述碱、抗坏血酸、表面活性剂、银的可溶性金属化合物和铂的可溶性金属化合物在反应溶液中的终浓度分别为0.005～

0.01mol/L、0.003～0.006mol/L、5～10g/L、0.0002～0.004mol/L和0.0004～0.002mol/L。

3.根据权利要求1或2所述的制备方法，其特征在于，所述碱包括氢氧化钾或氢氧化钠。

4.根据权利要求1或2所述的制备方法，其特征在于，所述表面活性剂包括聚乙烯吡咯烷酮。

5.根据权利要求1或2所述的制备方法，其特征在于，所述可溶性银金属化合物包括硝酸银、醋酸银、高氯酸银和氟化银中的一种或者多种。

6.根据权利要求1或2所述的制备方法，其特征在于，所述可溶性铂金属化合物包括氯铂酸、氯铂酸钾、氯铂酸钠、氯铂酸铵、氯亚铂酸钾、氯亚铂酸钠、氯亚铂酸铵中的一种或多种。

7.根据权利要求1或2所述的制备方法，其特征在于，所述碱、表面活性剂、银的可溶性金属化合物和铂的可溶性金属化合物分别为氢氧化钾、聚乙烯吡咯烷酮、硝酸银和氯铂酸。

8.根据权利要求1所述的制备方法，其特征在于，所述振荡的速率为100～140rpm/min。

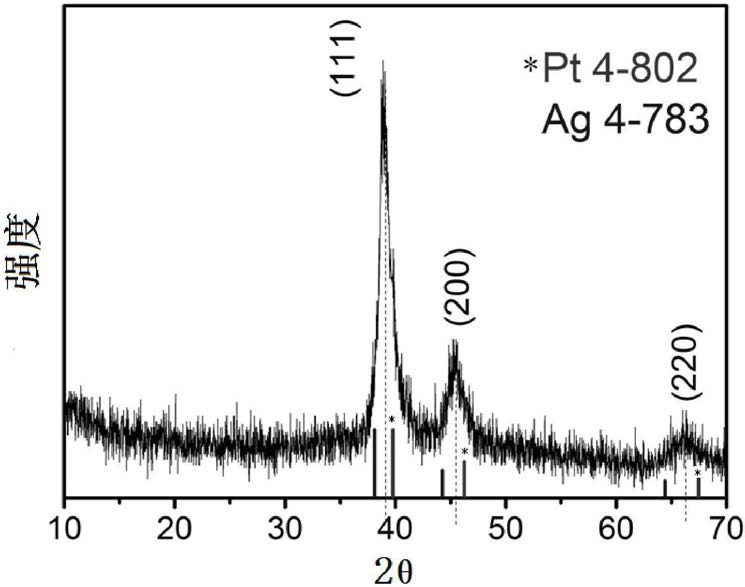

9.根据权利要求1所述的制备方法制备得到的银-铂双金属空心纳米球，其特征在于，所述银-铂双金属空心纳米球的形貌为纳米空心球状，纳米球的直径为50～100nm。

10.根据权利要求1所述的制备方法制备得到的银-铂双金属空心纳米球在燃料电池催化剂、药物载运、酶的诱捕、气体传感和高效催化领域的应用。
