专利号: 2016102658414
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

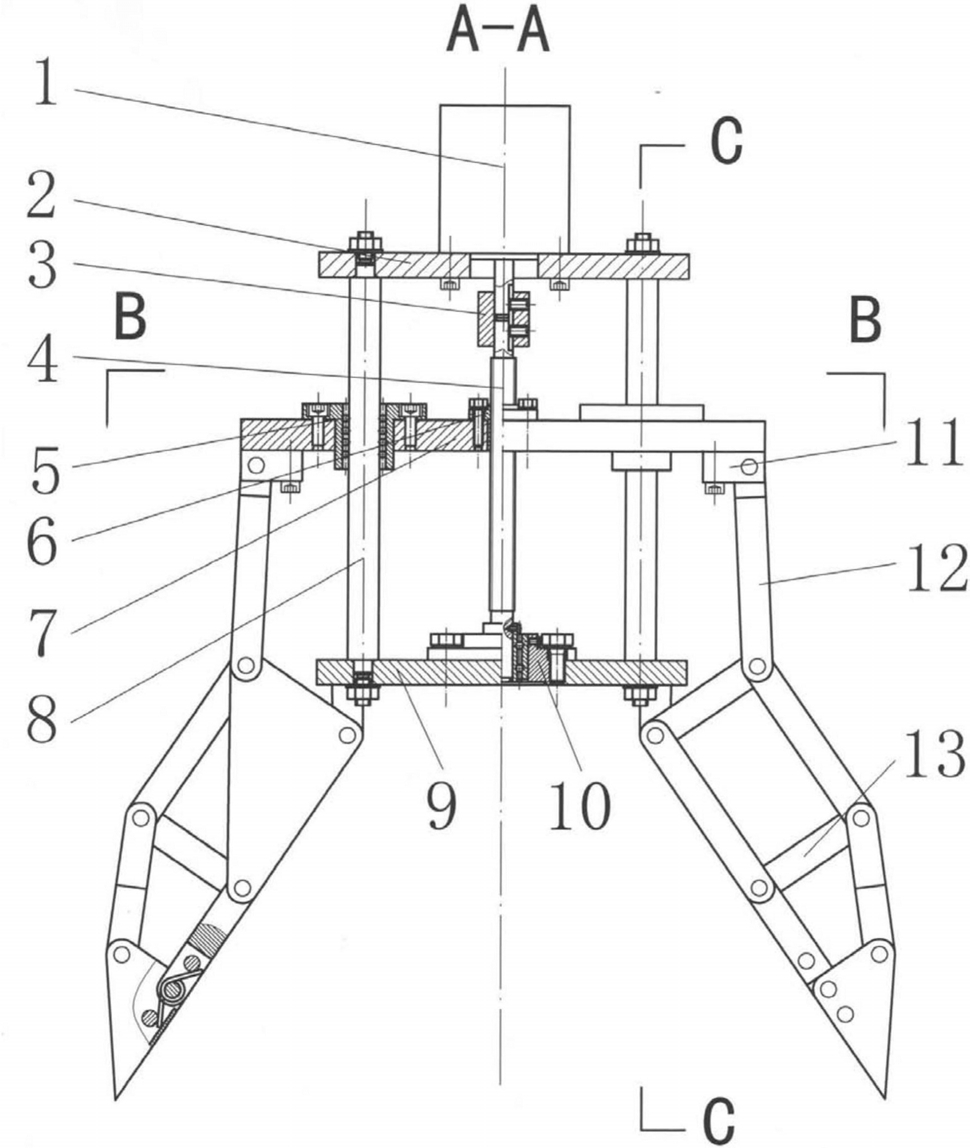

1.一种双电机驱动协同控制的欠驱动机械手,其特征是:由一个底板(2)、手掌盘(9),和两个相同的步进电机(1)、联轴器(3)、丝杠(4)、丝杠螺母(6)、驱动板(7)、带座轴承(10)、手指部件(13),以及四个相同的直线轴承(5)、拉杆导柱(8)、推杆座(11)、推杆(12)构成;拉杆导柱(8)两端的圆柱面均与底板(2)和手掌盘(9)孔间隙配合定位后,底板(2)和手掌盘(9)靠四个拉杆导柱(8)连接成整体,直线轴承(5)在驱动板(7)上间隙配合定位后螺钉固定,直线轴承(5)在拉杆导柱(8)孔导向下使两个驱动板(7)直线运动;底板(2)、手掌盘(9)上与拉杆导柱(8)配合的四个定位孔,驱动板(7)上安装直线轴承(5)配合的定位孔,底板(2)、手掌盘(9)和驱动板(7)上这些相关孔以配做方式保证其同轴度;两个步进电机(1)安装在底板(2)上,两个步进电机(1)各自通过联轴器(3)与丝杠(4)上端联结,两个丝杠螺母(6)各自安装在两个驱动板(7)上,丝杠(4)下端固定在带座轴承(10)上,两个带座轴承(10)安装在手掌盘(9)上,从而驱动两个驱动板(7)上下直线运动;一个驱动板(7)固定两个推杆座(11),推杆座(11)与推杆(12)铰链联结。

2.根据权利要求1所述的双电机驱动协同控制的欠驱动机械手,其特征是:两个手指部件(13)的指根座(1a)分别左右对称地固定在手掌盘(9)的两侧,手指部件(13)的指根节(2a)、中指节(3a)、指尖节(4a)的对称中心面与手掌盘(9)前后方向对称中心面重合;指根座(1a)、指根节(2a)、三角板(9a)、大支杆(10a)这四个零件用圆柱销联结成一个铰链结构,一个推杆(12)、三角板(9a)这两个零件用圆柱销联结成一个铰链结构,另一个推杆(12)、中推杆(8a)、大支杆(10a)这三个零件用圆柱销联结成一个铰链结构,中推杆(8a)、小支杆(7a)、指尖推杆(6a)这三个零件用圆柱销联结成一个铰链结构,小支杆(7a)、中指节(3a)、指根节(2a)这三个零件用圆柱销联结成一个铰链结构,指尖推杆(6a)、指尖节(4a)这两个零件用圆柱销联结成一个铰链结构,套有扭弹簧(5a)的圆柱销将中指节(3a)、指尖节(4a)这两个零件联结成一个铰链结构,扭弹簧(5a)两端伸出的弹簧丝分别由固定在中指节(3a)、指尖节(4a)上的两个销卡住,实现扭弹簧(5a)的预紧。
