1.一种硅烷改性二氧化钛涂料，包括以下步骤：

1)制备二氧化钛悬浮液：将二氧化钛粉末与无水乙醇混合后在50～100Hz条件下超声配成0.01～0.02g/mL的二氧化钛悬浮液；

2)制备硅烷改性二氧化钛喷涂液：在二氧化钛悬浮液中加入硅烷，继续在50～100Hz条件下超声混匀，然后室温下反应10～15h，得到超疏水二氧化钛喷涂液，即硅烷改性二氧化钛涂层，其中所述硅烷与二氧化钛悬浮液体积比为0.01～0.03：1。

2.如权利要求1所述的硅烷改性二氧化钛涂料，其特征在于：所述的硅烷为十八烷基三甲氧基硅烷。

3.如权利要求1所述的硅烷改性二氧化钛涂料，其特征在于：步骤1)中的超声时间为30～60min。

4.如权利要求1所述的一种硅烷改性二氧化钛涂料，其特征在于：步骤2)中的超声时间为10～20min。

5.权利要求1～4任意一项所述的一种硅烷改性二氧化钛涂料在油水分离中的应用，其特征在于：所述的应用方法按以下步骤进行：(1)清洁基体，并将基体调整成与直通管接头相适应的大小；

(2)将硅烷改性二氧化钛喷涂液喷涂在清洁干净的基体后置于100℃烘箱内处理1～

2h，得到带疏水涂层的基体；

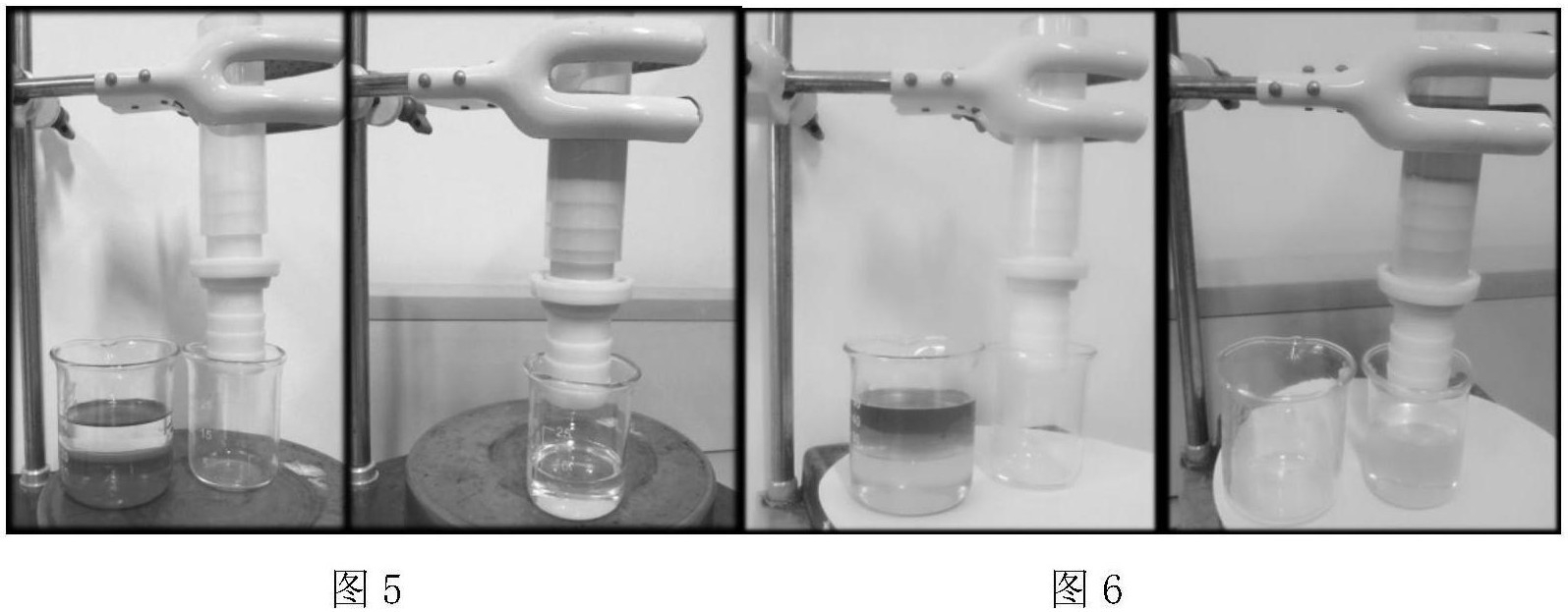

(3)将带疏水涂层的基体装填到直通管接头内部，然后将直通管接头固定到支架上，直通管接头的出液端与收集器的进液口连通；

(4)将待分离的油水混合物倒入直通管接头上端的进液口，此时，油水混合物中的油性液体吸附在基体表面的硅烷改性二氧化钛涂层上，而亲水液体从直通管接头的出液端流出收集到收集器内，从而实现油水的分离。

6.如权利要求5所述的应用，其特征在于：步骤(4)中所述的油性液体为原油、汽油、柴油、食用油、烷烃类有机溶剂或脂类有机溶剂。

7.如权利要求1所述的一种硅烷改性二氧化钛涂料，其特征在于：所述的二氧化钛能替换成二氧化硅等其他纳米粒子。
