1.一种基于金银核壳结构拉曼增强效应的金黄色葡萄球菌肠毒素B的免疫检测方法,其特征在于:首先以对硝基苯硫酚4-NTP修饰15 nm金纳米粒子,用柠檬酸在金纳米粒子表面还原硝酸银形成9nm的银壳,从而得到内嵌拉曼信标4-NTP的金银核壳结构,其具有强拉曼信号的、区别于微孔板本底信号的金银核壳纳米粒子;金银核壳纳米粒子标记肠毒素B单克隆抗体,并应用于金黄色葡萄球菌肠毒素B的免疫检测;具体步骤为:(1)金银核壳纳米粒子的合成:采用柠檬酸还原法合成15nm金纳米粒子Au NP,通过金巯键与信标分子4-NTP进行偶联:取5mL合成的金纳米粒子8000rpm离心15min,用1mL 10mM 磷酸盐缓冲液PB重悬;加入25μL 200μM的对硝基苯硫酚4-NTP,室温避光反应6-8h;然后
8000rpm离心15 min,加入600μL超纯水和300μL质量体积比为10% 的聚乙烯吡咯烷酮;再加入120μL 2mM AgNO3和100μL 0.1M的柠檬酸三钠,迅速震荡后室温静置10 min;8500rpm离心15 min后,弃去上清,用1mL 10mM PB重悬合成金银核壳纳米粒子;

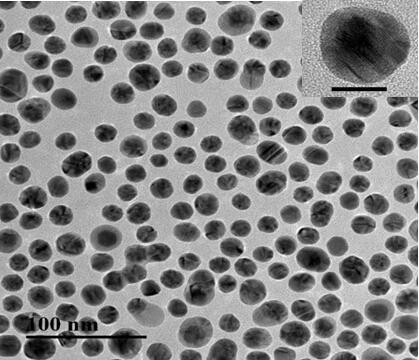

对金银核壳纳米粒子的银壳厚度、拉曼信号通过投射电镜和拉曼光谱仪进行表征;
(2)金银核壳纳米粒子标记肠毒素B单克隆抗体:
1mL步骤(1)制备的金银核壳纳米粒子中加入终浓度为10μg/mL的金黄色葡萄球菌肠毒素B单克隆抗体1F6,加入8μL 0.2 M Na2CO3调节pH到7.5,室温震荡反应2h;向体系中加入50μL 20mg/mL的BSA,室温震荡反应2h;8500rpm离心15min后完成金银核壳纳米粒子的标记肠毒素B单克隆抗体;
(3)金黄色葡萄球菌肠毒素B免疫检测:
a、将终浓度为5μg/mL、0.01M碳酸盐缓冲液为溶剂的金黄色葡萄球菌肠毒素包被抗体K3加入到微孔板中,加入量为100μL/孔,37℃孵育2h;
b、用10mM PBS、0.1% Tween 20的洗液洗步骤a所得微孔板3次,每次间隔3min;加入封闭液,即质量浓度为0.2%明胶,溶剂为0.01M碳酸盐缓冲液,37℃孵育2h;
c、用10mM PBS、0.1% Tween 20的洗液洗步骤b所得微孔板3次,每次间隔3min;按100μL/孔加入金黄色葡萄球菌肠毒素B样品到微孔板中,37℃反应1h;
d、用10mM PBS、0.1% Tween 20的洗液洗步骤c所得微孔板3次,每次间隔3min;加入步骤(2)制备的金银核壳纳米粒子标记的金黄色葡萄球菌肠毒素B单克隆抗体1F6,加入量为
100μL/孔,37℃反应1h;
e、用10mM PBS、0.1%Tween 20的洗液洗步骤d所得微孔板4次,每次间隔3min;最后一次洗板后用吸水纸排干微孔板,然后用拉曼光谱仪扫描样品信号,得到检测结果。
2.根据权利要求1所述基于金银核壳结构拉曼增强效应的金黄色葡萄球菌肠毒素B的免疫检测方法,其特征在于:步骤(1)中所述聚乙烯吡咯烷酮、AgNO3和柠檬酸三钠,步骤(2)中所述Na2CO3和BSA的溶剂均为超纯水。
3.根据权利要求1所述基于金银核壳结构拉曼增强效应的金黄色葡萄球菌肠毒素B的免疫检测方法,其特征在于:步骤(3)c中所述金黄色葡萄球菌肠毒素B样品的标准品浓度为
100 pg/mL、50 pg/mL、20 pg/mL、10 pg/mL、5 pg/mL、2 pg/mL及0 pg/mL。
4.根据权利要求1所述基于金银核壳结构拉曼增强效应的金黄色葡萄球菌肠毒素B的免疫检测方法,其特征在于步骤(3)e的检测结果如下:若酶标微孔板上有拉曼信号检出,并被判定为阳性,SEB浓度≥0.002ng/mL;若酶标微孔板上没有拉曼信号检出,判定为阴性,则样品中SEB浓度<0.002ng/mL。
